Vacon 100 Installation Instruction

9 • vacon FI: Vacon 100 -pääkytkin
fi

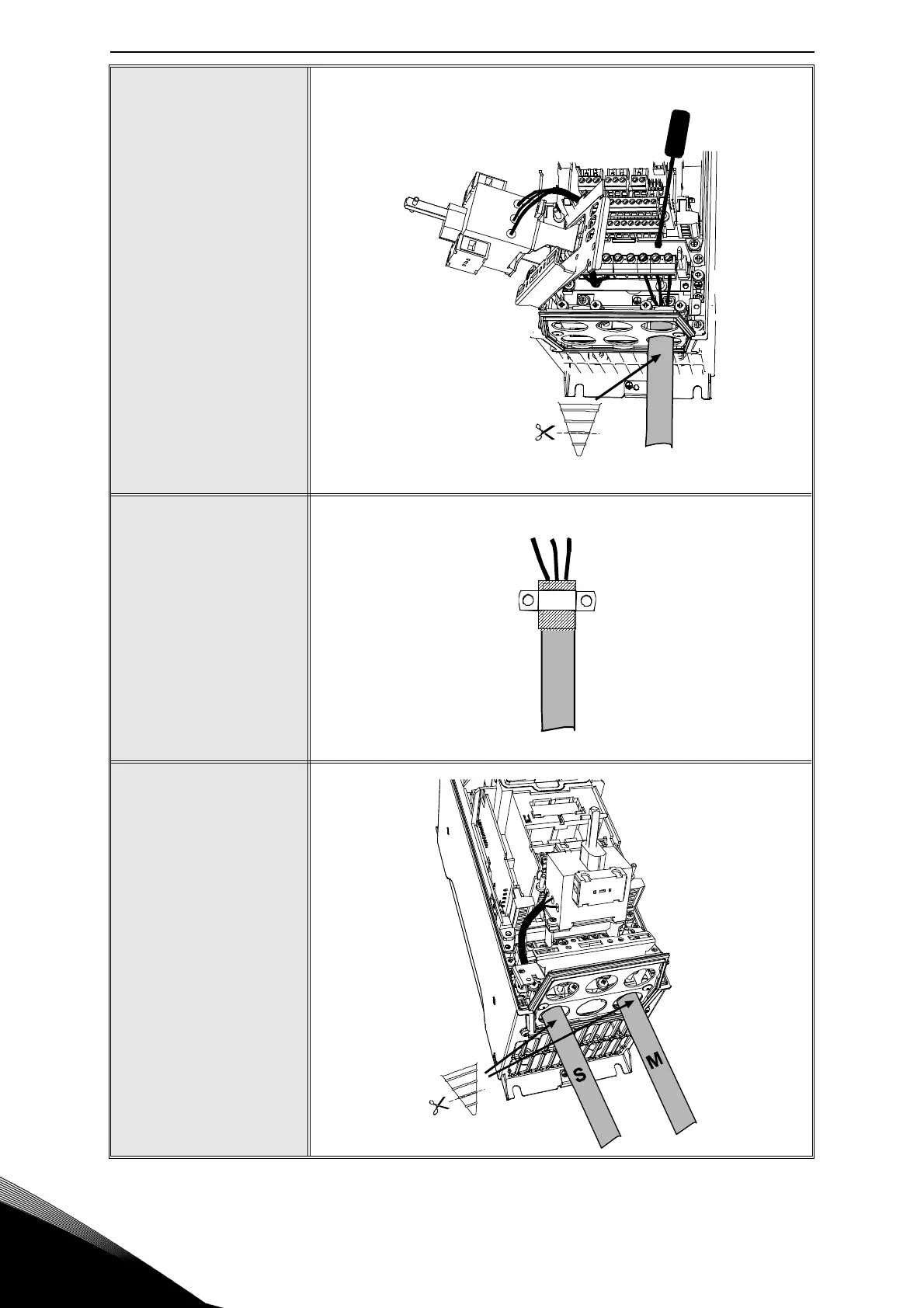

3
Kytke moottorikaapeli M
(katso vaihetta 4). Kiristä
ruuvit taulukossa 2
annettujen
kiristystiukkuuksien
mukaisesti. Tarkista
myös tehtaassa
asennetun pääkytkimen
kaapelin tiukkuus.
Huomautus: Käytä aina
taajuusmuuttajan
mukana toimitettuja
kaapelien
läpivientisuojuksia.
Tarkat kaapelien
asennusohjeet ovat
Vacon 100 -
asennuskäsikirjassa.
4
Kaapelien
kiinnittäminen: taita
kaapelin suojavaippaa
taaksepäin kaapelin
päälle ja kiinnitä kaapeli
asentamalla puristin
suojavaipan päälle.
Huomautus: tarkat
kaapelien asennusohjeet
ovat Vacon 100 -
asennuskäsikirjassa.
5
Asenna syöttökaapeli S
ja johda se pääkytkimeen
kuvan osoittamalla
tavalla.
Huom. 1: suojaa kaapelit
eristeputkella
mahdollisimman läheltä
pääkytkintä.
Huom. 2: tarkat
kaapelien asennusohjeet
ovat Vacon 100 -
asennuskäsikirjassa.
M
