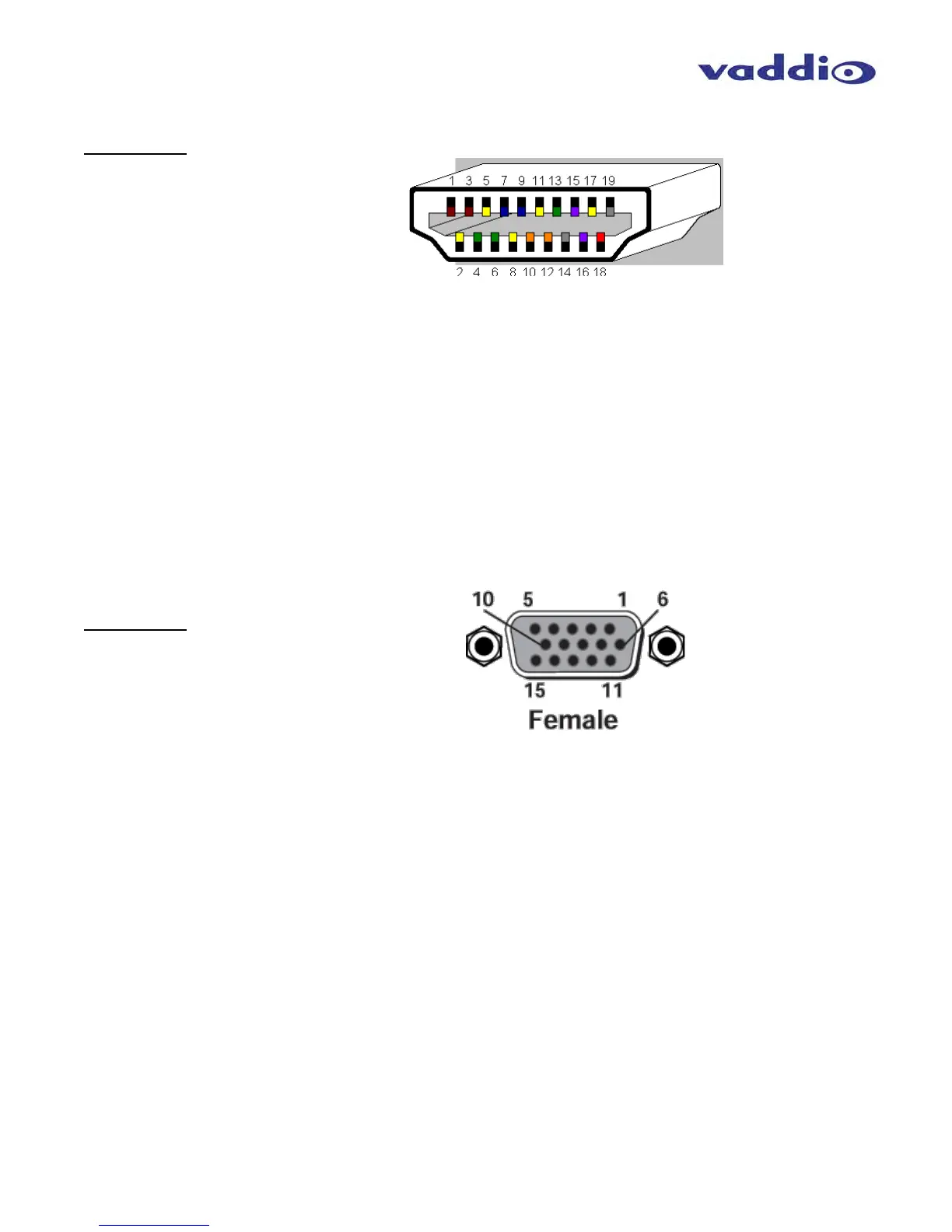

Video on HDMI
PIN# Signal
1) TMDS Channel 2 +
2) TMDS Channel 2 Shield
3) TMDS Channel 2 -
4) TMDS Channel 1 +
5) TMDS Channel 1 Shield
6) TMDS Channel 1 -
7) TMDS Channel 0 +
8) TMDS Channel 0 Shield
9) TMDS Channel 0 -
10) TMDS Clock +
11) TMDS Clock Shield
12) TMDS clock -
13) CEC
14) N/C (HEC Data -)
15) DDC I
2
C clock SCL
16) DDC I
2
C data SDA
17) DDC/CEC/HEC Shield
18) +5 VDC Power
19) Hot Plug Detect (HEC data +)
RGBHV Video on DE-15
PIN# Signal
1) Red +
2) Green +
3) Blue +
4) Unused
5) Unused
6) Red GND
7) Green GND
8) Blue GND
9) Unused
10) GND
11) Unused
12) Unused
13) H-Sync
14) V-Sync
15) Unused
