2 Aanwijzingen bij de documentatie
124 Installatiehandleiding electronicVED 0020288451_00
2 Aanwijzingen bij de
documentatie
▶ Neem absoluut alle gebruiksaanwijzin-
gen die bij de componenten van de in-
stallatie worden meegeleverd in acht.
▶ Bewaar deze handleiding alsook alle
documenten die van toepassing zijn
voor het verdere gebruik.
Deze handleiding is als alternatief ook
via de internetpagina van de fabrikant als
PDF-document beschikbaar, zie het adres
op de achterzijde.
Deze handleiding geldt uitsluitend voor:
Productartikelnummer
VED E 18/8 INT
0010023781
VED E 21/8 INT
0010023782
VED E 24/8 INT
0010023783
VED E 27/8 INT
0010023784
3 Productbeschrijving

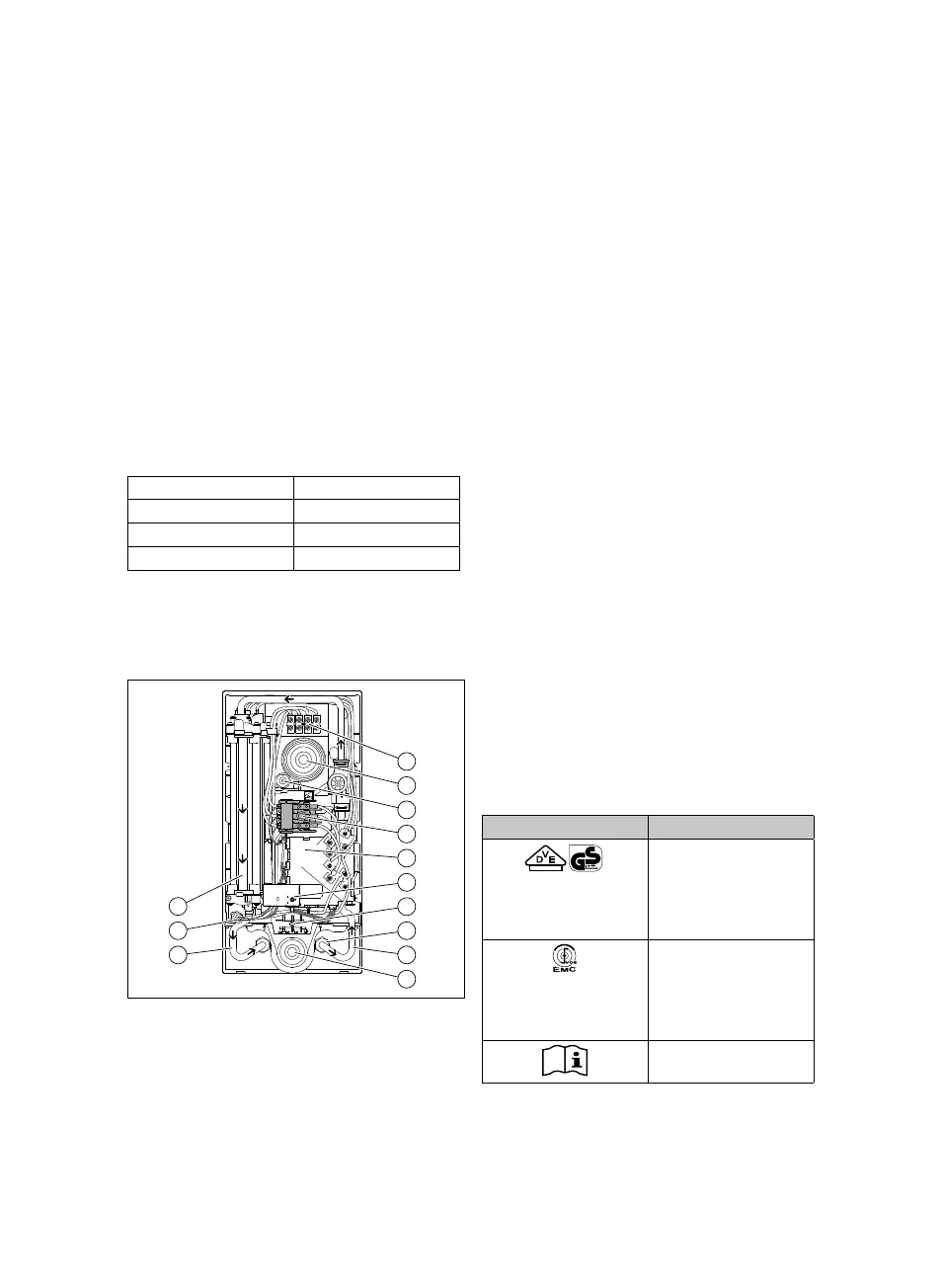

3.1 Montage
1 Netaansluitklem
2 Kabeldoorvoer
boven
3 Afstelspil
4 Veiligheidsscha-
kelaar
5 Elektronica
6 Temperatuurkie-
zer (traploos)
7 Optionele plaats
voor netaansluit-
klem onder
8 Zeef
9 Koudwateraan-
sluiting
10 Kabeldoorvoer
onder
11 Warmwateraan-
sluiting
12 Veiligheidstem-
peratuurbegren-
zer
13 Verwarmingsblok
3.2 Functie
Het product verwarmt drinkwater volgens
het doorstroomprincipe via een blanke
draad in het verwarmingsblok.
De elektronica meet de temperatuur van
het water in de koudwateraansluiting en
de volumestroom. Uit beide waarden wordt
het elektrisch vermogen berekend, dat no-
dig is voor het bereiken van de gewenste
warmwatertemperatuur. De temperatuur
kan met de temperatuurkiezer traploos van
30 °C tot 55 °C worden ingesteld. De in-
gestelde temperatuur wordt via een 7-seg-
ment display weergegeven.
De warmwatertemperatuur is afhankelijk
van:
– Waterinlaattemperatuur
– Wateruitloophoeveelheid
– Vermogensklasse van het product
Wanneer de ingestelde warmwatertempe-
ratuur niet wordt bereikt, verminder dan de
waterhoeveelheid.
3.3 Gegevens op het kenplaatje
Symbool Betekenis
De VDE-GS-marke-
ring bevestigt de con-
formiteit met de norm
en bevestigt de be-
proefde veiligheid.
Symbool voor de
conformiteit met de
norm voor de elektro-
magnetische compa-
tibiliteit
Alle handleidingen
lezen.
