Hinweise zur Dokumentation 2
0020288451_00 electronicVED Installationsanleitung 11
2 Hinweise zur
Dokumentation
▶ Beachten Sie unbedingt alle Betriebs-
anleitungen, die Komponenten der An-
lage beiliegen.
▶ Bewahren Sie diese Anleitung sowie
alle mitgeltenden Unterlagen zur weite-
ren Verwendung auf.
Diese Anleitung ist alternativ auf der Inter-
netseite des Herstellers auch als PDF-Do-
kument verfügbar, siehe Adresse auf der
Rückseite.
Diese Anleitung gilt ausschließlich für:
Produkt – Artikelnummer
VED E 18/8 INT
0010023781
VED E 21/8 INT
0010023782
VED E 24/8 INT
0010023783
VED E 27/8 INT
0010023784

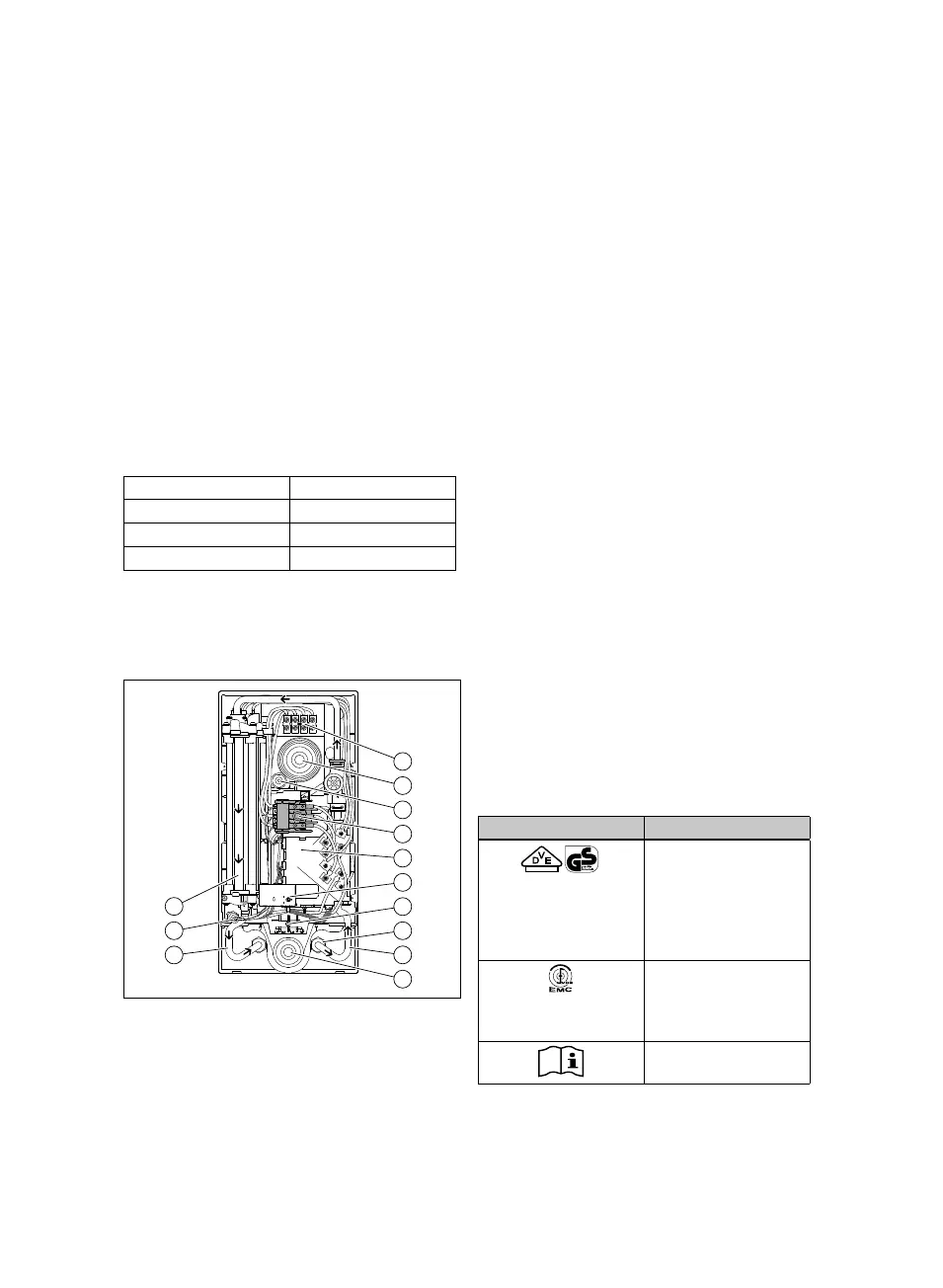

3 Produktbeschreibung
3.1 Aufbau
1 Netzanschluss-
klemme
2 Kabeldurch-
führung oben
3 Justierspindel
4 Sicherheitsschal-
ter
5 Elektronik
6 Temperaturwäh-
ler (stufenlos)
7 Optionaler
Platz für Netz-
anschluss-
klemme unten
8 Sieb
9 Kaltwasser-
anschluss
10 Kabeldurch-
führung unten
11 Warmwasser-
anschluss
12 Sicherheits-
temperatur-
begrenzer
13 Heizblock
3.2 Funktion
Das Produkt erwärmt Trinkwasser im
Durchlaufprinzip über einen Blankdraht im
Heizblock.
Die Elektronik misst die Temperatur des
Wassers im Kaltwasserzulauf und den Vo-
lumenstrom. Aus beiden Werten wird die
elektrische Leistung ermittelt, die zur Er-
zielung der erforderlichen Warmwasser-
temperatur nötig ist. Die Temperatur kann
mit dem Temperaturwähler stufenlos von
30 °C bis 55 °C eingestellt werden. Die
eingestellte Temperatur wird mit einer 7-
Segment-Anzeige angezeigt.
Die Warmwassertemperatur ist abhängig
von:
– Wassereinlauftemperatur
– Wasserauslaufmenge
– Leistungsklasse des Produkts
Wenn die eingestellte Warmwasser-
temperatur nicht erreicht wird, dann
reduzieren Sie die Wassermenge.
3.3 Angaben auf dem Typenschild
Symbol Bedeutung
Das VDE-GS-Zei-
chen bestätigt die
Konformität mit der
Norm und bestätigt
die geprüfte Sicher-
heit.
Symbol für die Kon-
formität mit der Norm
für die elektromagne-
tische Verträglichkeit
Alle Anleitungen le-
sen.
