Montage 4
0020288451_00 electronicVED Installationsanleitung 13
4.4 Produkt an der Wand
montieren

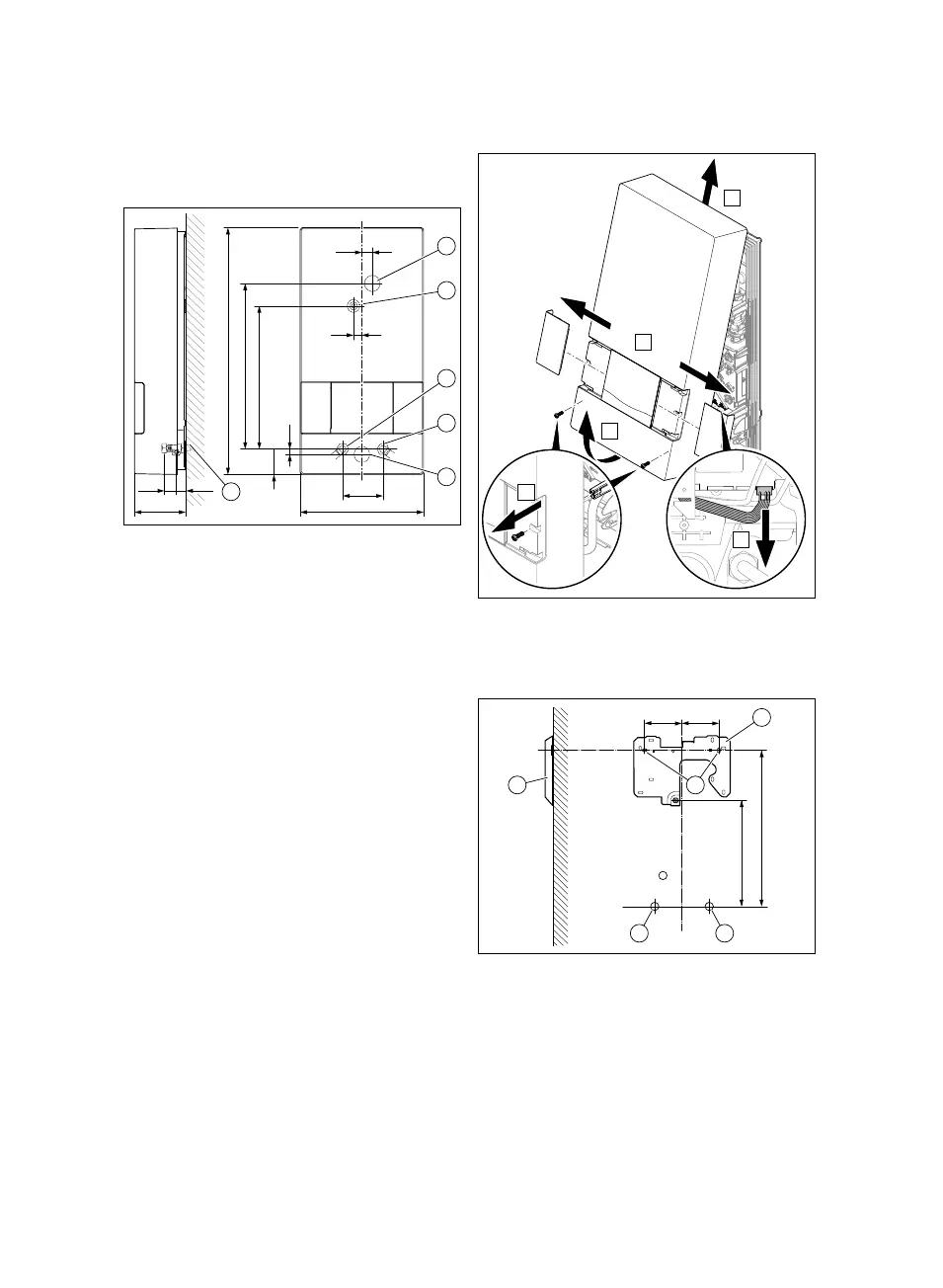

4.4.1 Abmessungen
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Kabeldurch-
führung oben
2 Zentralbefesti-
gung
3 Warmwasser-
anschluss G 1/2″
4 Kaltwasser-
anschluss G 1/2″
5 Kabeldurch-
führung unten
6 Außengewinde
G 1/2″
4.4.2 Produktverkleidung abnehmen
A
C
B
X9
D
E
▶ Demontieren Sie die Produktverklei-
dung wie dargestellt.
4.4.3 Produkt montieren
390
277
8585
1
34
1
2
1 Montageplatte
2 Befestigungs-
punkte
3 Kaltwasser-
anschluss
4 Warmwasser-
anschluss
1. Nehmen Sie die Montageschablone
zur Hand und zeichnen Sie die Befesti-
gungspunkte (2) an die Wand an.
