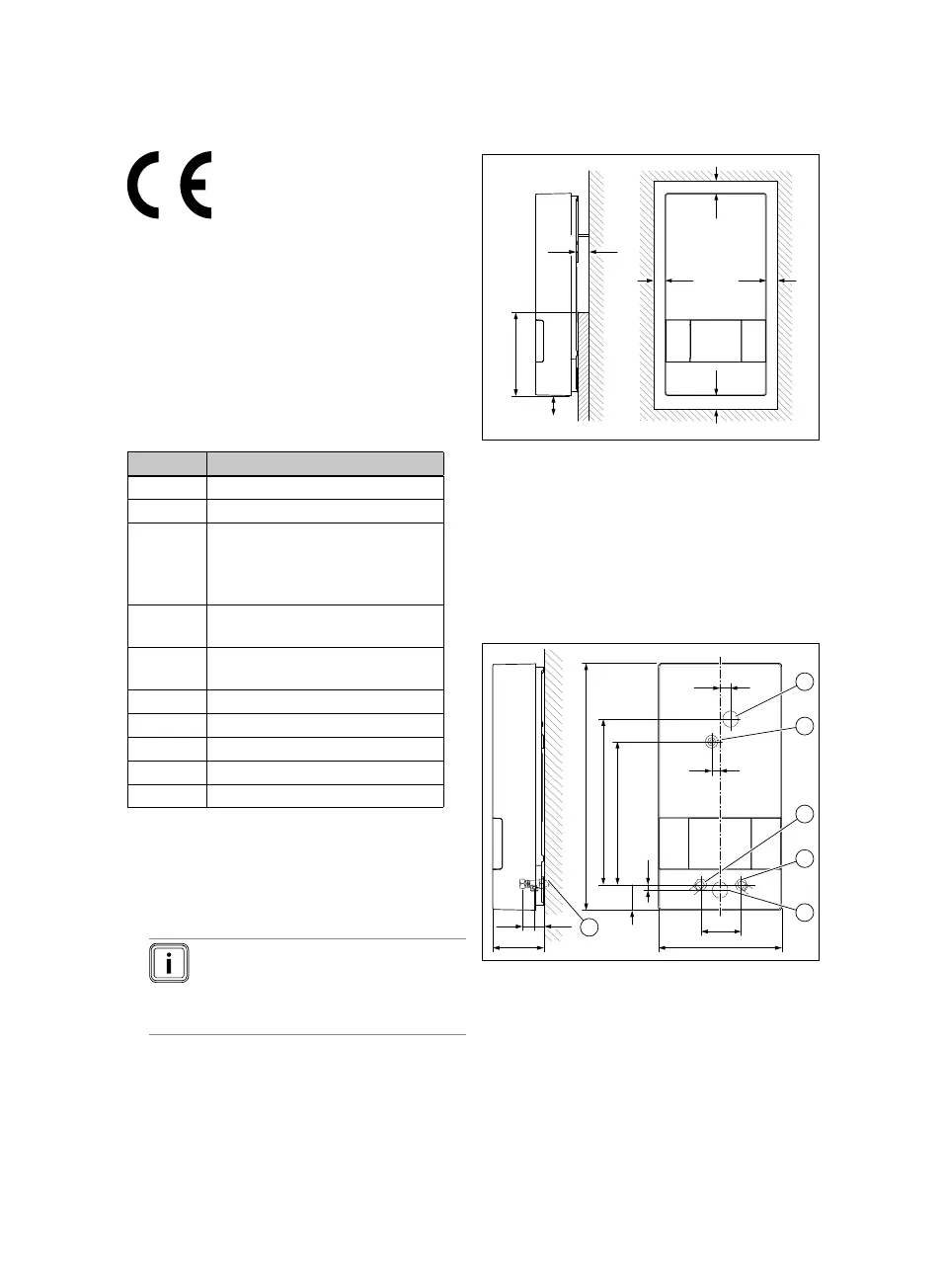

4 Montaj
212 Montaj kılavuzu electronicVED 0020288451_00
3.4 CE işareti
CE işareti, ürünlerin uygunluk beyanları
doğrultusunda geçerli yönetmeliklerin esas
taleplerini yerine getirdiğini belgelendirir.
Uygunluk açıklaması için üreticiye danışı-
labilir.
4 Montaj
4.1 Teslimat kapsamının kontrolü
Adet Tanım
1 Ürün
1 Kullanma ve montaj kılavuzu
1
Sabitleme malzemesinin bu-
lunduğu torba (2 vida, 2 dübel,
3 conta, 1 özel sabitleme cıva-
tası)
1 Soğuk su kesme vanalı G 1/2
inç soğuk su bağlantı parçası
1 Sıcak su bağlantı parçası G 1/2
inç
2 Çift nipel
1 12 l/dak debi sınırlandırıcısı
1 Soğuk su girişi için süzgeç
1 Montaj plakası
1 Montaj şablonu
4.2 Montaj yerinin seçilmesi
▶ Ürünü, en sık kullanılan muslukların
mümkün olduğunca yakınına monte
edin.
Bilgi
Ürün banyo küvetlerin üzerine
veya duş kabinlerinin içine de
monte edilebilir.
4.3 Montaj mesafeleri
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
Ürünün (D) ile gösterilen alt kısmının du-
varda takılacağı yüzey düz olmalıdır.
4.4 Ürünlerin duvara montajı
4.4.1 Ölçüler
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Üst kablo geçişi
2 Merkezi sabit-
leme
3 Sıcak su bağlan-
tısı G 1/2″
4 Soğuk su bağ-
lantısı G 1/2″
5 Alt kablo geçişi
6 Dış diş G 1/2″
