Montaža 4
0020288451_00 electronicVED Uputstvo za instalaciju 191

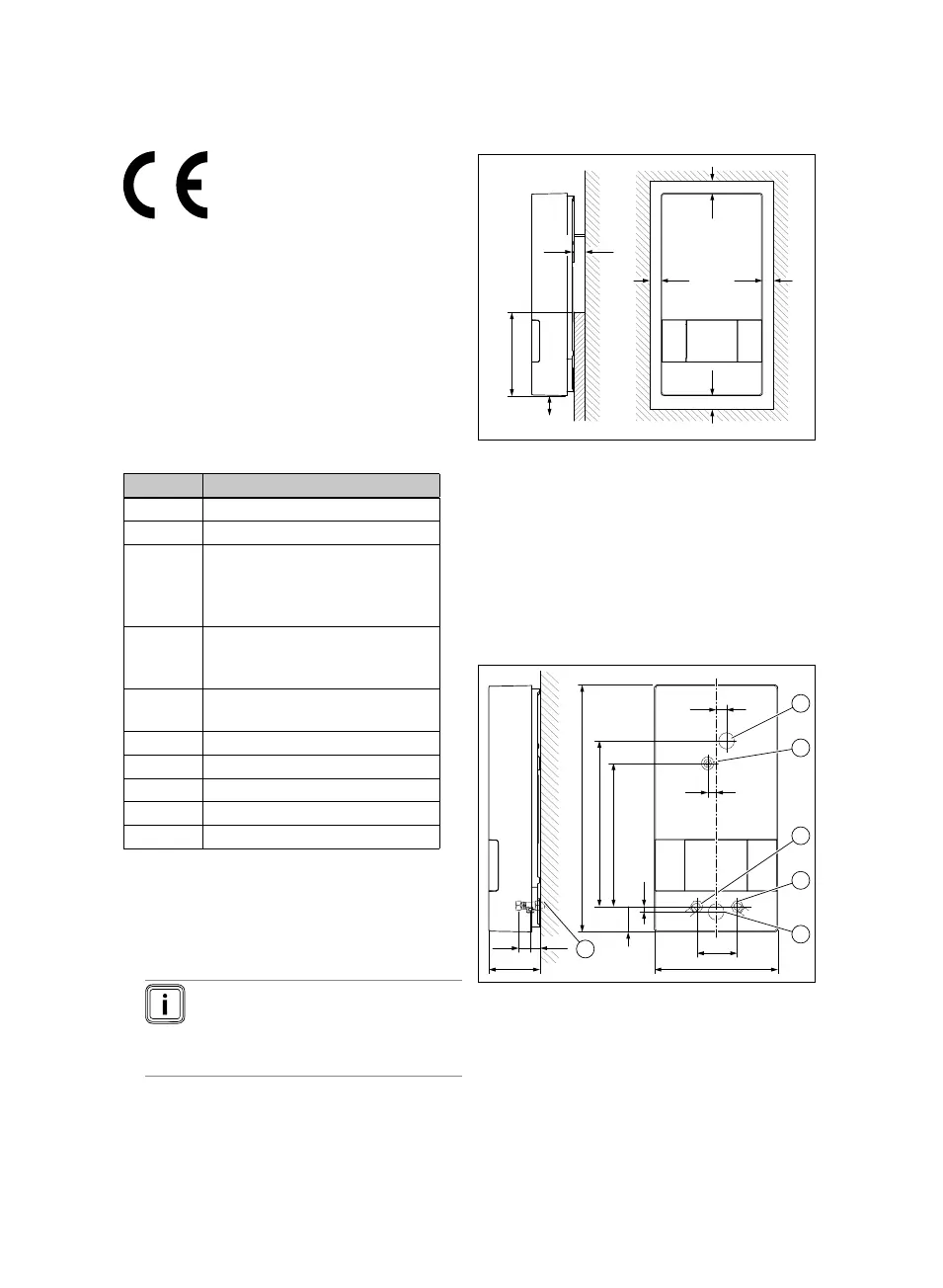

3.4 CE-oznaka
CE-oznakom se dokumentuje da proizvodi
u skladu sa izjavom o usklađenosti, ispu-
njavaju osnovne zahteve važećih smer-
nica.
Izjava o usklađenosti se može dobiti na
uvid kod proizvođača.
4 Montaža
4.1 Provera obima isporuke
Broj Oznaka
1 Proizvod
1 Uputstva za rad i instalaciju
1
Vreća sa materijalom za pričvr-
šćivanje (2 zavrtnja, 2 tipla, 3
zaptivača, 1 poseban zavrtanj
za pričvršćivanje)
1 Priključni element za hladnu
vodu G 1/2″ sa zapornim venti-
lom za hladnu vodu
1 Priključni element za toplu vodu
G 1/2″
2 Dupla spojnica
1 Ograničavač protoka 12 l/min
1 Sito za ulaz za hladnu vodu
1 Montažna ploča
1 Montažni šablon
4.2 Izbor mesta instalacije
▶
Montirajte proizvod po mogućnosti u
blizini mesta istakanja koja se najviše
koriste.
Napomena
Proizvod se može montirati iz-
nad kada ili u području za tušira-
nje.
4.3 Razmaci montiranja
C
D
E
A
C
BB
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
Potporna podloga proizvoda na zidu
mora u donjoj oblasti proizvoda da bude
ravna (D).
4.4 Montiranje proizvoda na zid
4.4.1 Dimenzije
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Sprovodnik ka-
bla gore
2 Centralno pričvr-
šćivanje
3 Priključak za to-
plu vodu G 1/2″
4 Priključak za
hladnu vodu
G 1/2″
5 Sprovodnik ka-
bla dole
6 Spoljašnji navoj
G 1/2″
