5 Kurulum
216 Montaj kılavuzu electronicVED 0020288451_00
– Elektrik bağlantısı için alt kablo geçi-
şinin kullanılması durumunda, fabri-
kada üste monte edilen şebeke bağ-
lantı klemesleri alt kısma alınabilir.

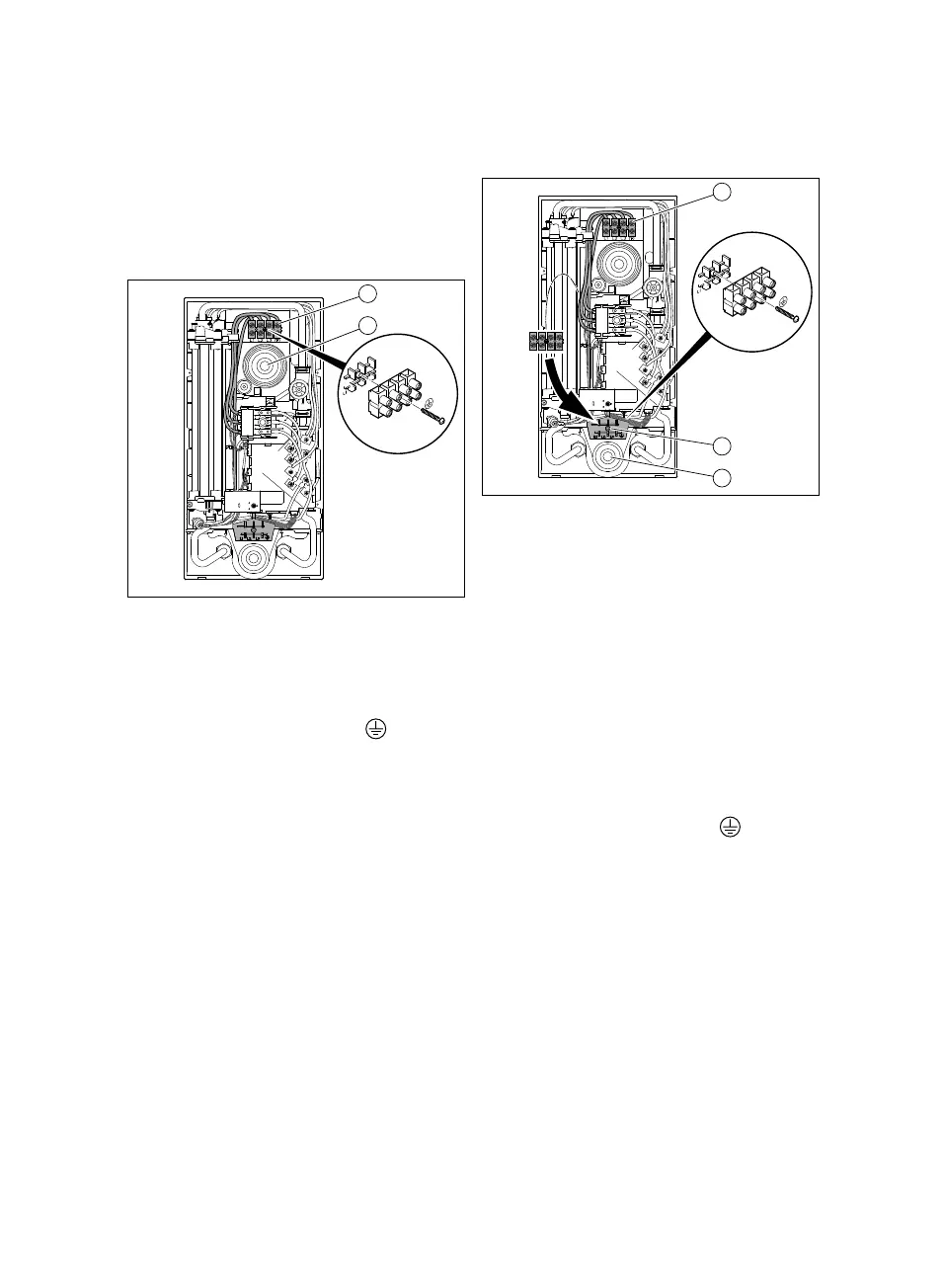

5.3.1 Elektrik bağlantısının üstten
yapılması
L1
L2
L3
2
1
1. Bağlantı kablosunu üst kablo geçişin-
den (2) geçirin.
2. Tüm fazları, (1) ile gösterilen şebeke
bağlantısının L1, L2, ve L3 klemensle-
rine bağlayın.
3. Topraklama kablosu PE'yi
konu-
muna bağlayın.
5.3.2 Elektrik bağlantısının alttan
yapılması
L1
L2
L3
3
2
1
1. Bağlantı kablosunu alt kablo geçişin-
den (3) geçirin.
2. (1) ile gösterilen şebeke bağlantı kle-
mensini sökün.
3. Dahili kabloyu da içeren şebeke bağ-
lantı klemenslerini üründe (2) ile göste-
rilen alt kısmına döşeyin.
4. Şebeke bağlantı klemenslerini alt ko-
numa sıkıca vidalayın.
5. Şebeke bağlantı klemensinin kabloları-
nın doğru yerleştirilmiş olup olmadığını
kontrol edin.
6. Fazları, şebeke bağlantısının L1, L2,
ve L3 klemenslerine bağlayın.
7. Topraklama kablosu PE'yi
konu-
muna bağlayın
5.3.3 İsteğe bağlı olan yük azaltma
rölesinin montajı
Gereğinde, ürün ile şebeke bağlantısının
arasına piyasada satılan bir yük azaltma
rölesi takılabilir. Rölenin görevi, ürün tara-
fından ısıtılan suyun musluktan alınması
sırasında, elektrik tesisatının aşırı yük-
lenmemesi amacıyla, aynı tesisata bağlı
başka elektrikli aletlerin şebeke bağlantıla-
rını kesmektir. Yük azaltma rölesinin aşa-
ğıdaki ölçütleri karşılaması gerekir:
