安裝 4
0020288452_00 electronicVED 安裝說明 47

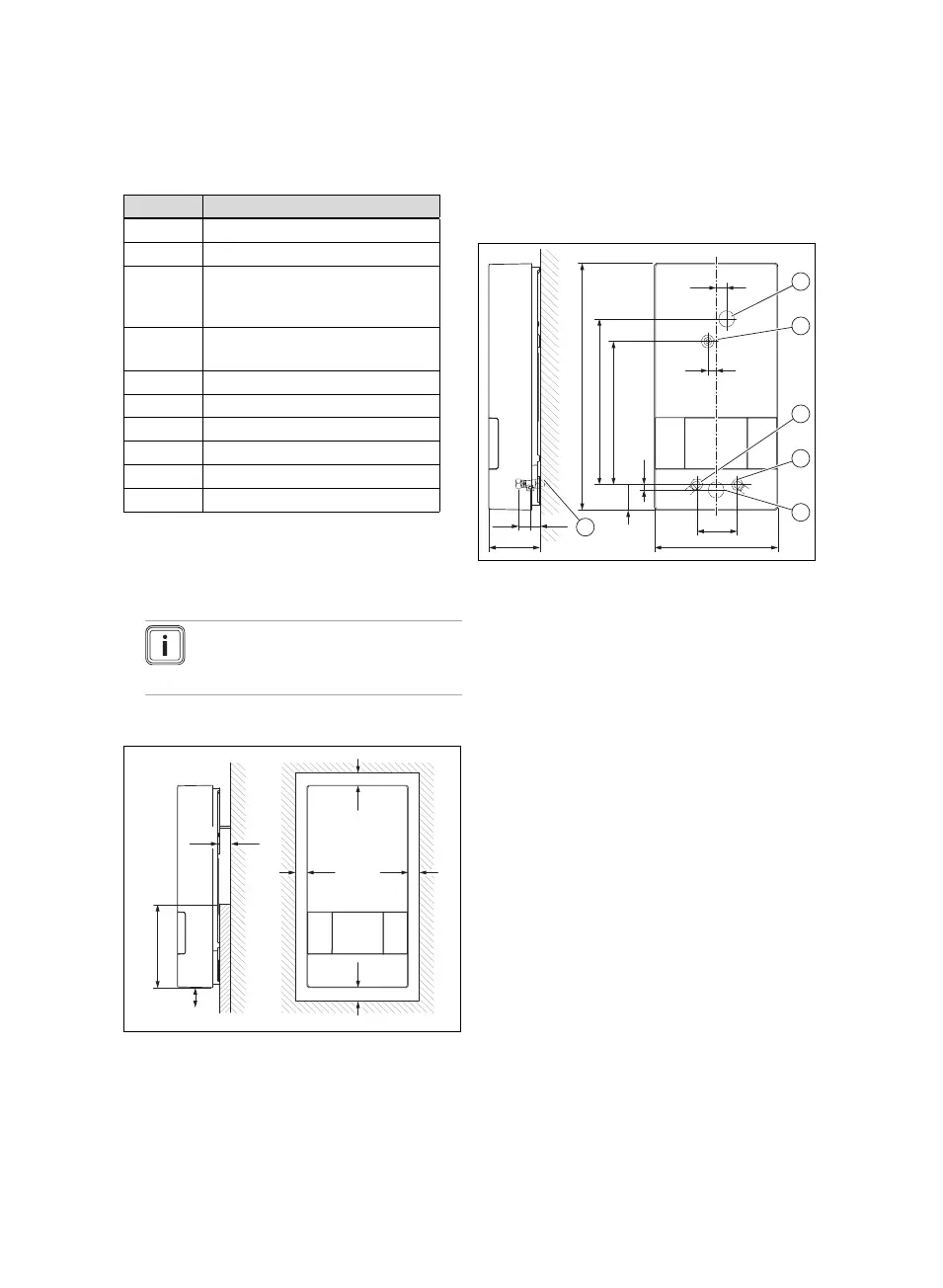

4 安裝
4.1 檢查裝箱內容
數量 名稱
1 產品
1 使用和安裝說明
1
內含安裝固定零件的小袋子（2
x 螺栓、2 x 爆炸螺絲、3 x 密封
件、1 x 特殊固定螺栓）
1 冷水連接件 G 1/2 ″ 和冷水
截止閥
1 熱水連接件 G 1/2″
2 雙螺紋接套
1 限流器 12 l/min
1 冷水入口的濾網
1 安裝掛板
1 安裝掛圖
4.2 選擇安裝地點
▶ 請將本産品儘量安裝在最常使用的出水
口的附近位置。
注意事項
不可將本產品安裝在浴缸上方或
淋浴處。
4.3 安裝距離
C
D
E
A
C
BB
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
D ≥ 130 mm
E ≤ 22 mm
本產品在牆上的支撐面及產品下方的位置
（D） 必須平坦。
4.4 將產品安裝到牆上
4.4.1 內部結構
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 上電纜導套
2 中央固定
3 熱水接頭 G 1/2″
4 冷水接頭 G 1/2″
5 下電纜導套
6 外部螺紋 G 1/2″
