5 安裝
50 安裝說明 electronicVED 0020288452_00
小心！
水中的異物可能導致管路阻塞
而造成産品損壞。
本產品不可在無冷水入口濾網的
情況下使用。
▶ 安裝冷水接頭時，請將隨附
的過濾網安裝在產品的冷水
入口。
8. 鎖緊裝置接頭與冷水和熱水接頭。
9. 將產品框架的下部回摺直至卡住。

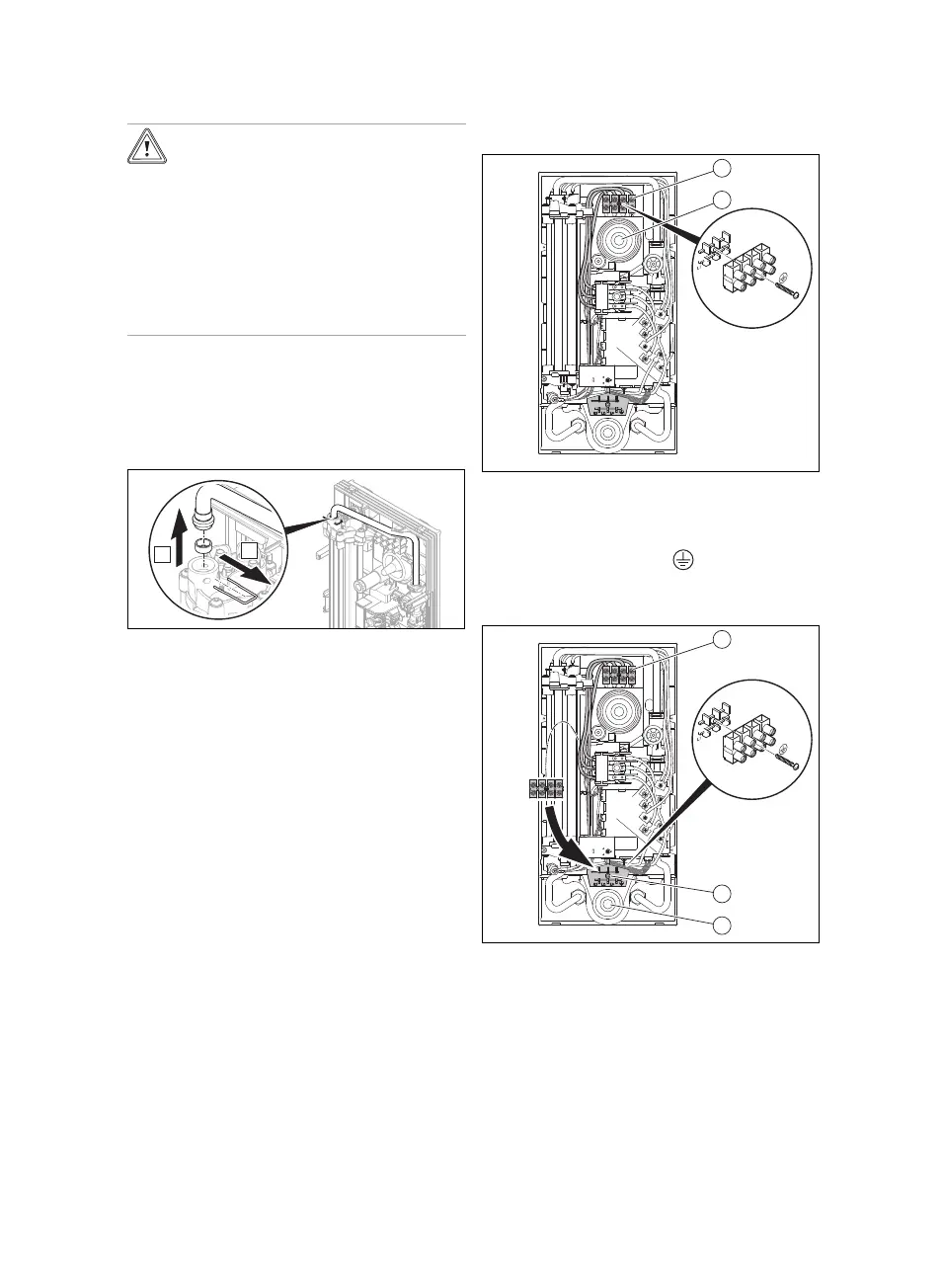

5.2 安裝限流器 12l /min（可自由選
購）
A
B
▶ 如圖所示安裝限流器。
5.3 將產品接上電力
1. 在進行電力安裝時，請注意銘牌上的資
料。
2. 請符合以下要求：
– 本産品必須安裝於固定的電源接頭
上。
– 此固定電源接頭的所有針腳必須配有
至少3mm觸點間距的分離裝置（例如
在斷路器）
– 本産品必須連接至接地線。
– 使用下方電線套管時，可將出廠時安
裝在上方的電氣接頭電路接線端子鋪
設在下方部分。
5.3.1 在機身上方進行電力連接
L1
L2
L3
2
1
1. 將連接電纜穿過上方電線套管 （2）
2. 將每條導線連接到電路接線端子（1）
的 L1、L2 、L3 。
3. 將接地線 PE 連接在 上。
5.3.2 穿過下部電子接頭
L1
L2
L3
3
2
1
1. 將連接電纜穿過下方電線套管 （3）
2. 鬆開電路接線端 （1）。
3. 將電路接線端子連同內部電線移至產品
內的下方位置 （2）。
4. 於下方位置旋緊電路接線端子。
5. 檢查電路接線端的電線鋪設是否正確。
6. 將每條導線連接到電路接線端子的 L1、
L2 、 L3 。
