安裝 5
0020288452_00 electronicVED 安裝說明 49
1
2
4
3

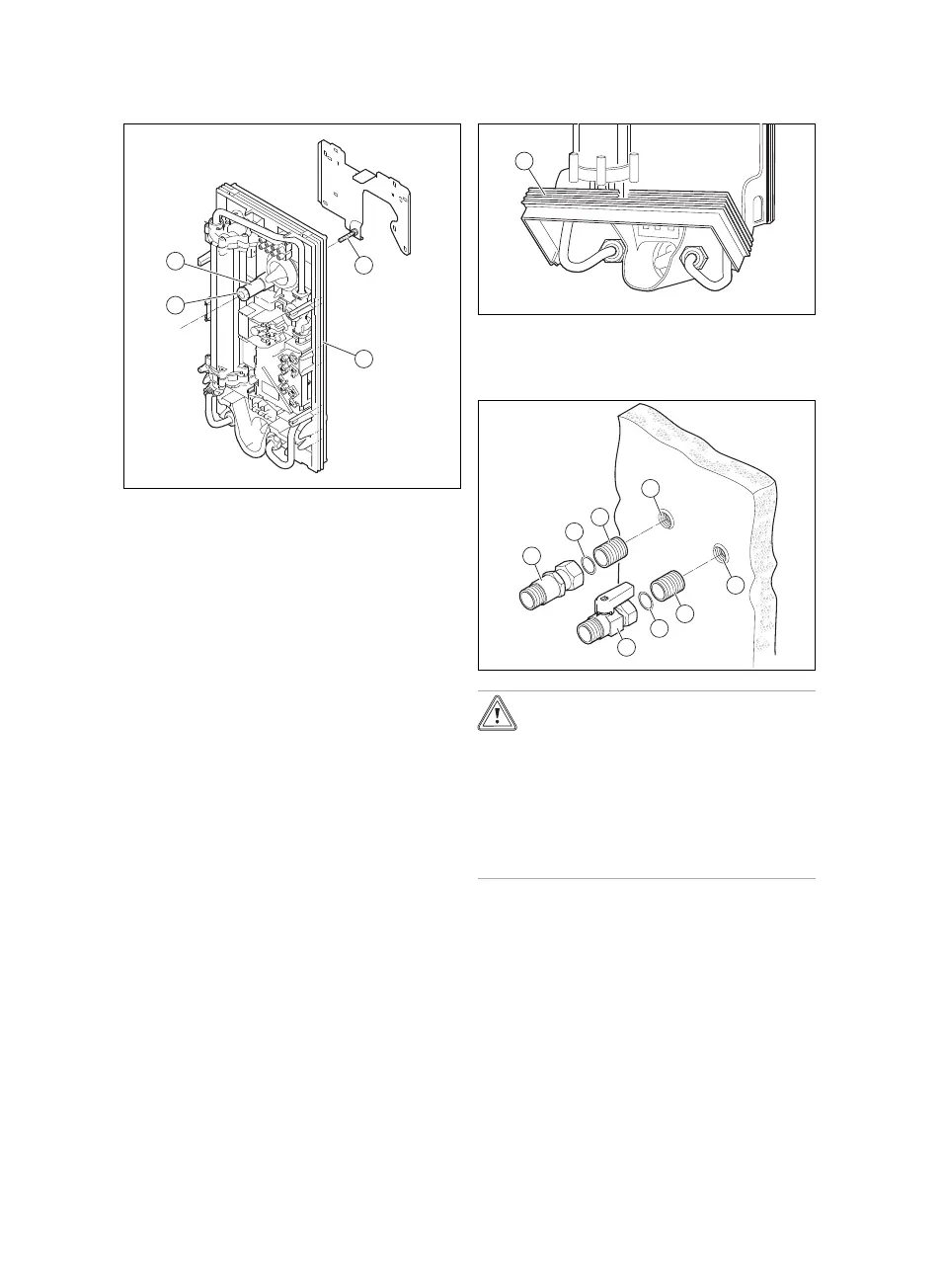

5. 將本產品 （2） 安裝到安裝掛板上的固
定螺栓 （1）。
6. 使用調整軸校準本產品的位置 （4）。
7. 使用固定螺栓 （3） 將產品固定。
5 安裝
1. 若使用塑膠管，只可使用適用於 65 °C
的塑膠管。
2. 若使用塑膠管，只可使用在最高溫度95
°C 和最大壓力1 MPa (10 bar)下能承受
至少一小時的塑膠管（查閱製造商提供
的資訊）。
3. 安裝前徹底沖洗冷水管。
5.1 裝設冷水和熱水接頭
1. 裝設水源接頭時請注意：
– 冷水管路中的保險閥並非必要。
– 所有冷熱水管均可由鋼、銅、或塑膠
造成。
– 本產品必須與固定安裝的水管維持連
接狀態。不得臨時連接軟管。
– 本產品的冷水接頭不可與其他加熱系
統的入水管線連接。
– 本產品的熱水接頭不可與水龍頭或類
似物品連接。
1
2. 為了簡化水源接頭的安裝，可將產品框
架的下部往上翻折 （1）。
– 不可移除翻折框架。
1
2
3
4
7
6
3
5
小心！
洩漏可能導致産品損壞的風
險！
連接管上的機械壓力可能會造成
連接管洩漏以及損壞産品。
▶ 請避免在連接管上施以機械
壓力！
3. 將兩個雙螺紋接套 （2） 和 （6） 裝
入，並將雙螺紋接套扭緊於牆上的接頭
（1） 和 （7）。
4. 將密封件 （3） 置入冷水 （4） 和熱水
接頭 （5） 的蓋形螺絲帽內。
5. 扭緊冷水接頭連接件 （4） 和牆上冷水
接頭 （1） 的雙螺紋接套 （2）。
6. 扭緊熱水接頭連接件 （5） 和牆上熱水
接頭 （7） 的雙螺紋接套 （6）。
7. 將一個密封件置入裝置側的熱水接頭蓋
形螺絲帽內。
