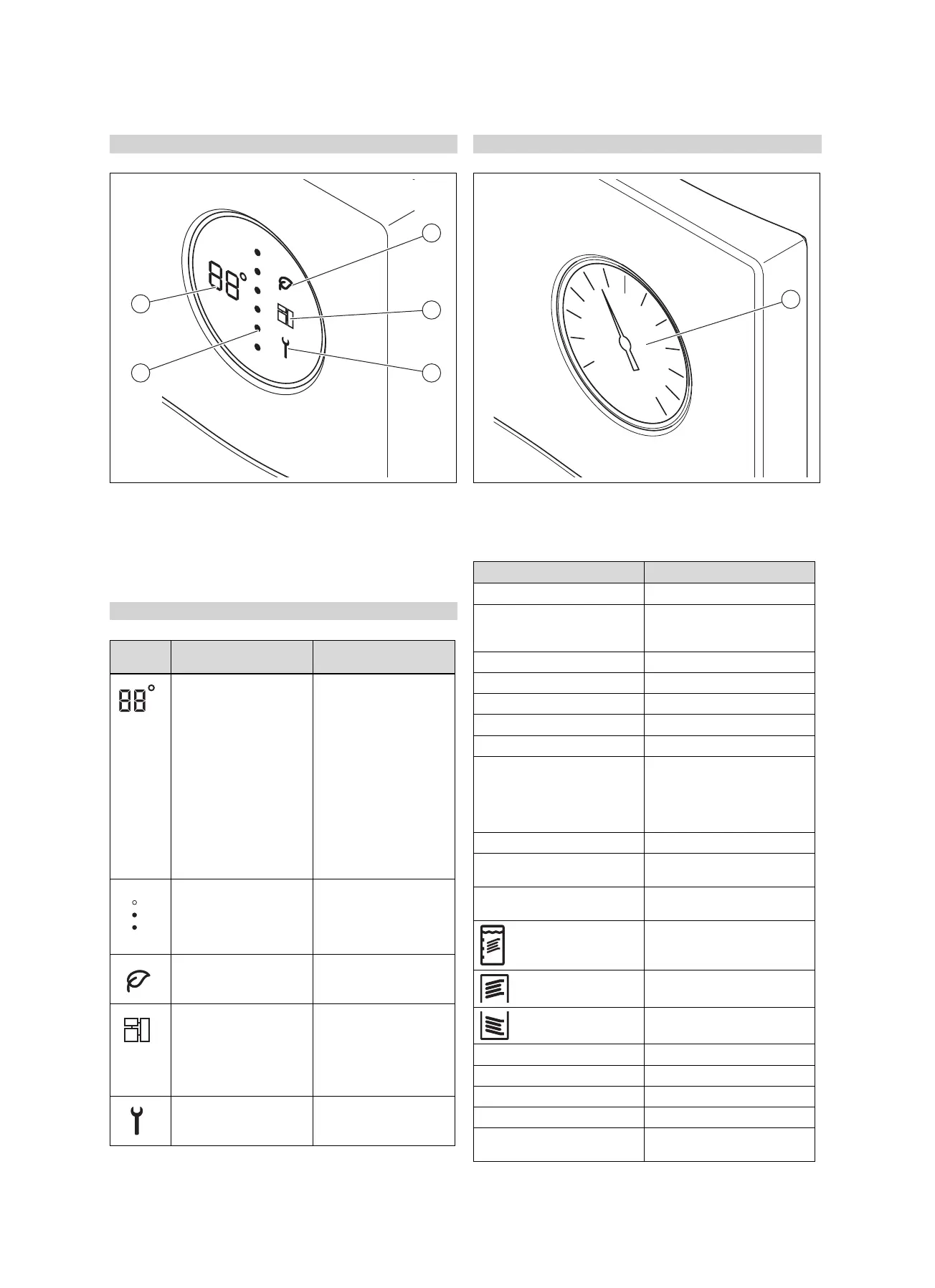

3.2 Bedieningselementen
Geldigheid: VIH .. .../3 MR
1 Green iQ-Mode
2 eBUS
3 Onderhoudsmelding
4 Energieniveau boiler
5 Warmwatertemperatuur
3.3 Weergegeven symbolen
Geldigheid: VIH .. .../3 MR
Sym-
bool
Betekenis Toelichting
Temperatuurweergave
Foutcode-indicatie
Actuele warmwatertem-
peratuur
Foutcode. Verschijnt
in de plaats van de
temperatuurweergave
– F01 = boilertempe-
ratuursensor boven
defect
– F02 = boilertempe-
ratuursensor onder
defect
– F03 = storing elektri-
sche anode
Stippellijn
Actueel energieniveau.
Bij stijgend energieni-
veau vervangen rode
punten van boven naar
beneden blauwe punten.
Green iQ Green IQ modus actief
eBUS – permanent aan:
eBUS-verbinding tot
stand gebracht
– permanent uit:
eBUS-verbinding
onderbroken
Fout Er is een foutmelding
3.4 Bedieningselementen
Geldigheid: VIH .. .../3 BR
1 Warmwaterthermometer
3.5 Typeplaatje
Gegevens op het typeplaatje Betekenis
Serienummer, Cер.№ Serienummer
VIH Typeaanduiding Vaillant, indi-
rect verwarmde hogedrukboi-
ler
R rond
S Zonnespiraalbuis
W Warmtepompspiraalbuis
300, 400, 500 Nominale inhoud (liter)
/3 Toestelgeneratie
B, M, H Isolatie:
– B = Basic
– M = Medium
– H = High
R Reinigingsgat
ACI Indicatie voor magnesiumbe-
schermingsanode
EN 12897:2016,
EH 12897:2016
Toegepaste norm
Buffer
Spiraalbuis boven
Spiraalbuis onder
ww/jjjj Productieperiode: week/jaar
V[l], V[л] Nominaal volume
P
S
[bar], P
S
[бар] Maximale bedrijfsdruk
T
max
[°C], T
макс
[°C] Maximale bedrijfstemperatuur
A [m
2
], A [м
2
]
Warmteoverbrengingsopper-
vlakte
