Vaillant VIH R /3 R Series - Изделие; Маркировочная Табличка; Отображаемые Символы

Описание изделия 3
0020241667_02 Руководство по эксплуатации 145

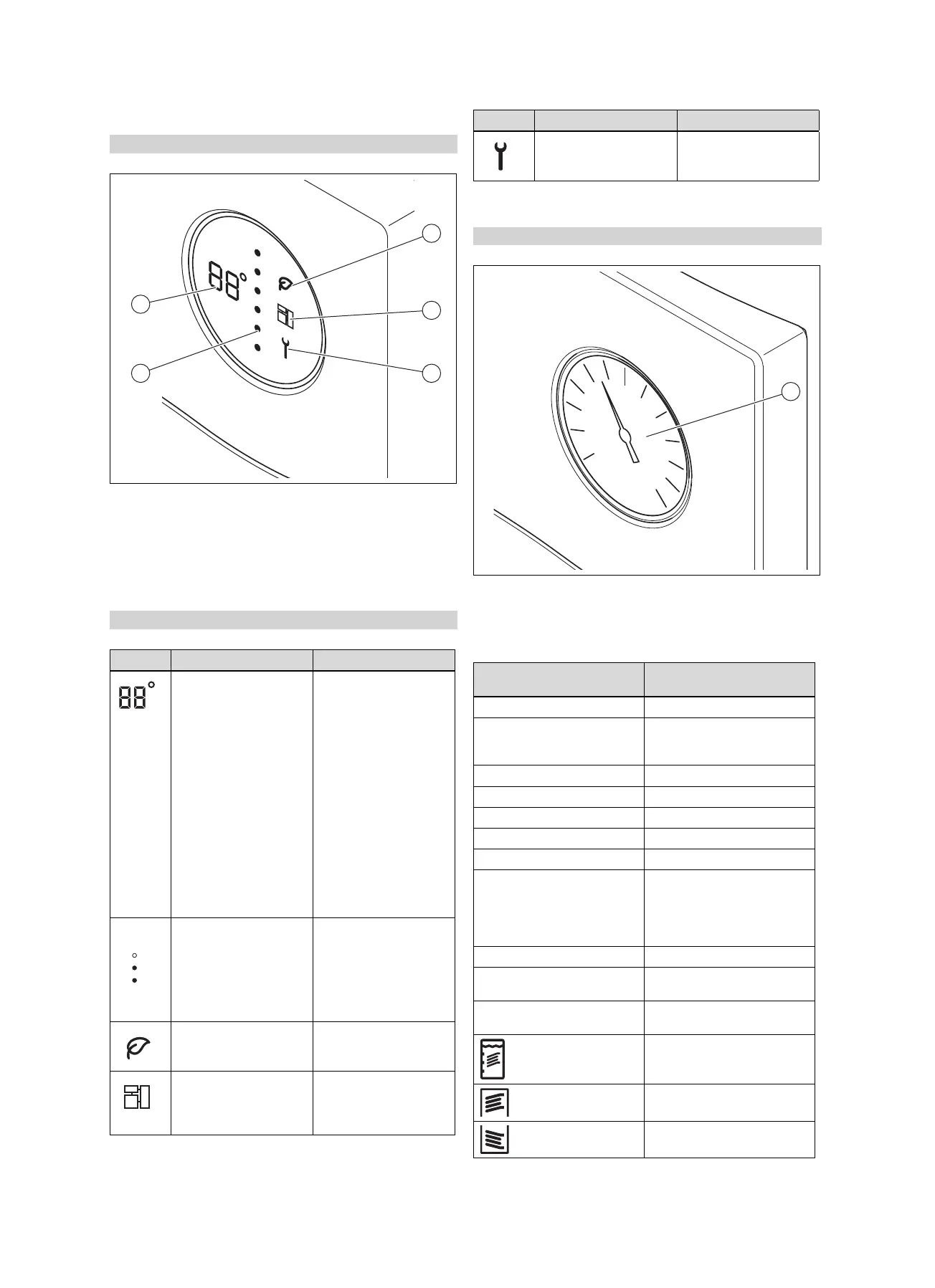

3.2 Изделие
Действительность: VIH .. .../3 MR
1
2
34
5
1 Режим Green iQ-Mode
2 eBUS
3 Сообщение о техоб-
служивании
4 Уровень энергопотреб-
ления накопителя
5 Температура горячей
воды
3.3 Отображаемые символы
Действительность: VIH .. .../3 MR
Символ Значение Объяснение
Индикация темпера-
туры
Индикация кода ошибки
Текущая температура
горячей воды
Код ошибки. Появля-
ется вместо индикации
температуры
– F01 = неисправен
верхний датчик
температуры нако-
пителя
– F02 = неисправен
нижний датчик тем-
пературы накопи-
теля
– F03 = ошибка
анода с внешним
электропитанием
Пунктирная линия
Текущий уровень энер-
гопотребления. С уве-
личением энергопо-
требления красные
точки, двигаясь сверху
вниз, заменяют синие
точки.
Green iQ Активен режим Green
IQ
eBUS – горит: соединение
eBUS установлено
– не горит: соедине-
ние eBUS прервано
Символ Значение Объяснение
Ошибка Имеется сообщение об
ошибке
3.4 Изделие
Действительность: VIH .. .../3 BR
1
1 Термометр горячей
воды
3.5 Маркировочная табличка
Данные на маркировочной
табличке
Значение
Serial-No., Cер.№ Серийный номер
VIH Обозначение типа Vaillant,
накопитель высокого давле-
ния с косвенным нагревом
R круглая
S Змеевик гелиоустановки
W Змеевик теплового насоса
300, 400, 500 Номинальная ёмкость (л)
/3 Поколение аппаратов
B, M, H Изоляция:
– B = Basic
– M = Medium
– H = High
R Ревизионное отверстие
ACI Индикация для магниевого
защитного анода
EN 12897:2016,
EH 12897:2016
Применяемый стандарт
Водонагреватель
Верхний змеевик
Нижний змеевик
