Descrição do produto 3
0020241667_02 Manual de instruções 131

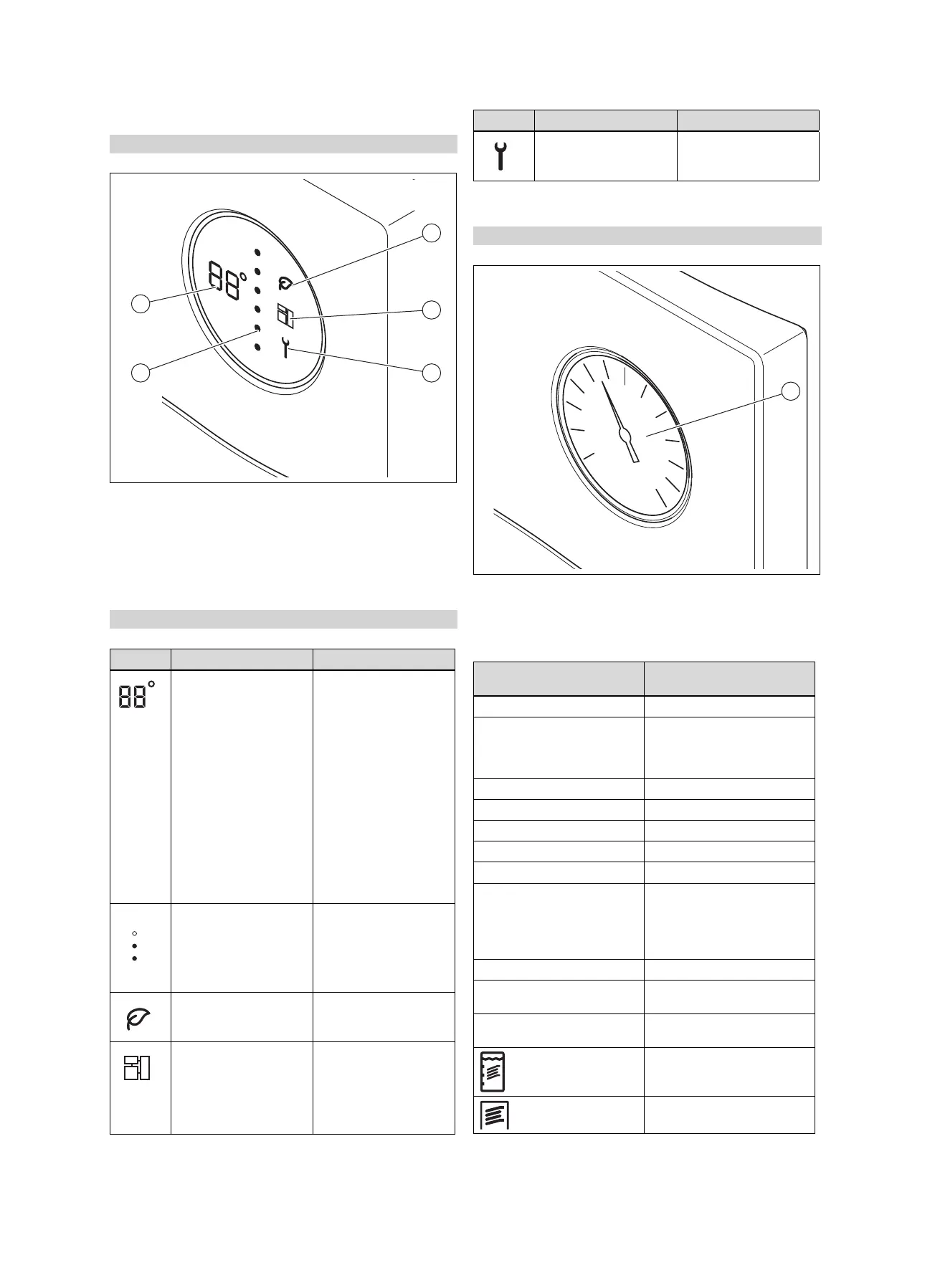

3.2 Elementos de comando
Validade: VIH .. .../3 MR
1 Modo Green iQ
2 eBUS
3 Mensagem de manuten-
ção
4 Nível de energia do
acumulador
5 Temperatura da água
quente
3.3 símbolos apresentados
Validade: VIH .. .../3 MR
Símbolo Significado Esclarecimento
Indicação da tempera-
tura
Indicação do código de
erro
Temperatura da água
quente atual
Código de erro. Aparece
em vez da indicação da
temperatura
– F01 = Sensor da
temperatura do
acumulador em cima
com defeito
– F02 = Sensor da
temperatura do
acumulador em
baixo com defeito
– F03 = Erro do ânodo
de corrente parasita
Linha pontilhada
Nível atual de energia.
Quando o nível de ener-
gia aumenta os pontos
vermelhos substituem
os pontos azuis de cima
para baixo.
Green iQ Modo Green IQ ativo
eBUS – permanentemente
ligada: estabelecida
ligação eBUS
– permanentemente
desligada: ligação
eBUS interrompida
Símbolo Significado Esclarecimento
Erro Existe uma mensagem
de erro
3.4 Elementos de comando
Validade: VIH .. .../3 BR
1 Termómetro de água
quente
3.5 Chapa de caraterísticas
Dados na placa de caracte-
rísticas
Significado
N.º série, Cер.№ Número de série
VIH Designação do modelo
Vaillant, acumulador de alta
pressão com aquecimento
indireto
R redonda
S Serpentina solar
W Serpentina da bomba de calor
300, 400, 500 Capacidade nominal (litros)
/3 Geração do aparelho
B, M, H Isolamento:
– B = Básico
– M = Médio
– H = Alto
R Abertura de limpeza
ACI Indicação para ânodo de
proteção - magnésio
EN 12897:2016,
EH 12897:2016
Norma aplicada
Acumulador
Serpentina em cima
