3 Popis výrobku
12 Návod k obsluze 0020241667_02

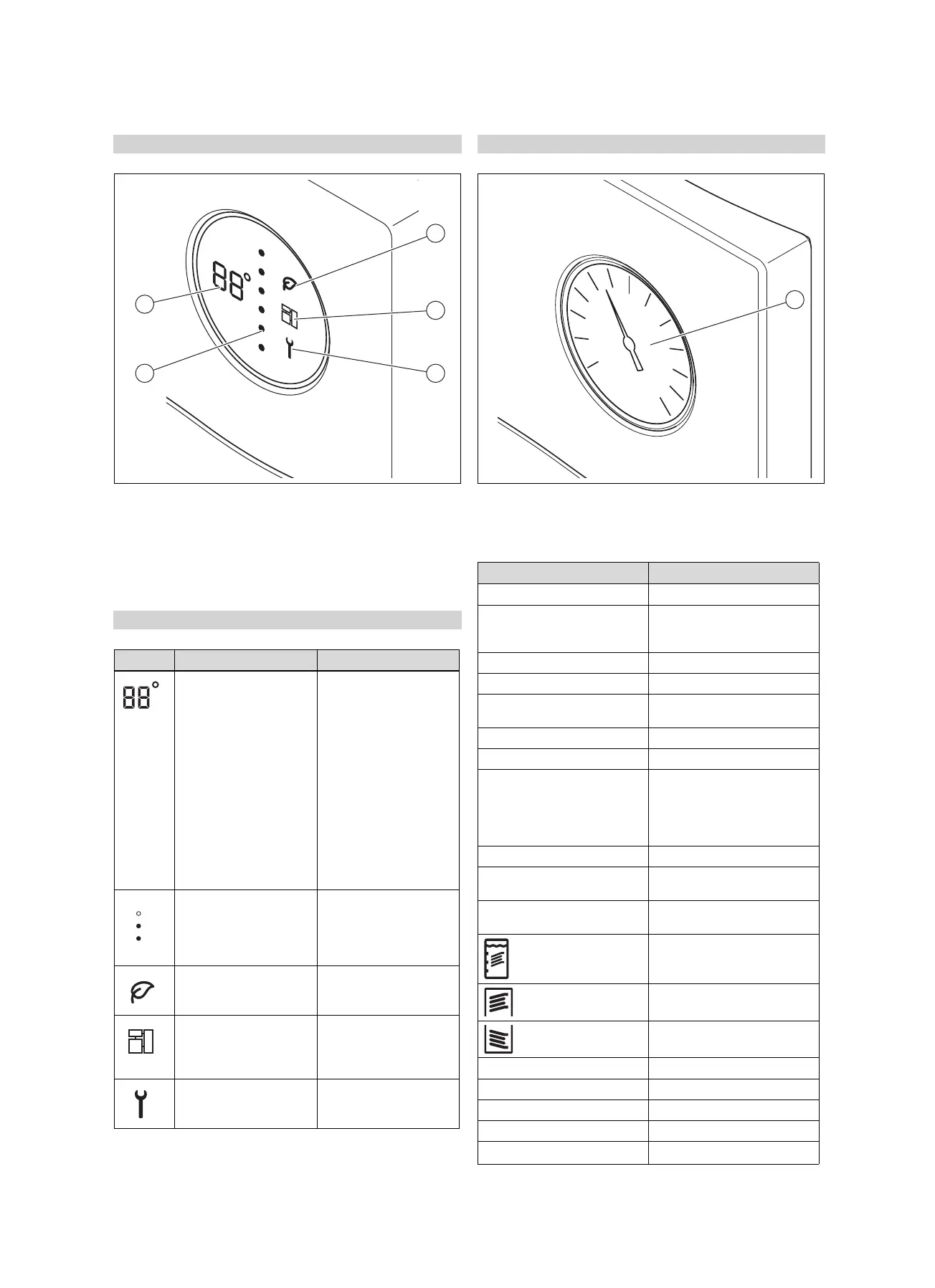

3.2 Ovládací prvky
Platnost: VIH .. .../3 MR
1
2
34
5
1 Režim Green iQ
2 Sběrnice eBUS
3 Hlášení požadavku na
údržbu
4 Energetická úroveň
zásobník
5 Teplota teplé vody
3.3 Zobrazené symboly
Platnost: VIH .. .../3 MR
Symbol Význam Vysvětlení
Ukazatel teploty
Ukazatel poruchových
kódů
Aktuální teplota teplé
vody
Poruchový kód. Objeví
se místo ukazatele tep-
loty
– F01 = teplotní čidlo
zásobníku nahoře
vadné
– F02 = teplotní čidlo
zásobníku dole
vadné
– F03 = porucha
anody s cizím prou-
dem
Bodová linie
Aktuální energetická úro-
veň. Při stoupající ener-
getické úrovni nahrazují
červené body shora dolů
modré body.
Green iQ Režim Green iQ aktivní
eBUS – svítí trvale: spojení
eBUS navázáno
– nesvítí trvale: spojení
eBUS přerušeno
Porucha Výskyt hlášení o poruše
3.4 Ovládací prvky
Platnost: VIH .. .../3 BR
1
1 Teploměr teplé vody
3.5 Typový štítek
Údaj na typovém štítku Význam
Sériové č., Cер.№ Sériové číslo
VIH Typové označení Vaillant,
nepřímo ohřívaný vysokotlaký
zásobník
R kruhový
S Solární spirála
W Spirála zásobníku tepelného
čerpadla
300, 400, 500 Jmenovitý objem (litry)
/3 Generace zařízení
B, M, H Izolace:
– B = Basic
– M = Medium
– H = High
R
Čisticí otvor
ACI Ukazatel pro ochrannou hořčí-
kovou anodu
EN 12897:2016,
EH 12897:2016
Aplikovaná norma
Zásobník
Horní spirála
Dolní spirála
ww/jjjj Doba výroby: týden/rok
V[l], V[л] Jmenovitý objem
P
S
[bar], P
S
[бар] Maximální provozní tlak
T
max
[°C], T
макс
[°C] Maximální provozní teplota
A [m
2
], A [м
2
]
Teplosměnná plocha
