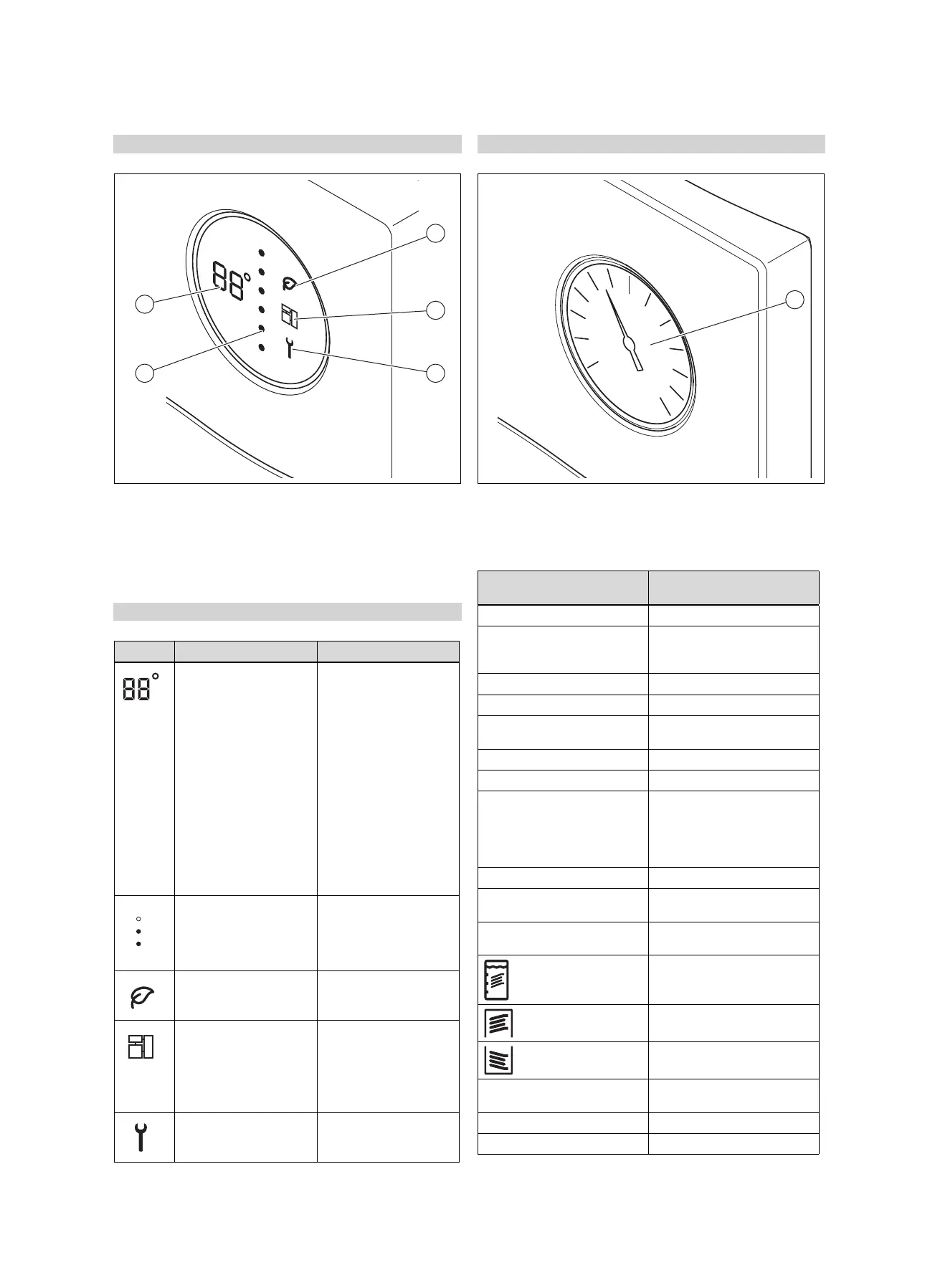

3 Descrierea aparatului
138 Instrucţiuni de exploatare 0020241667_02
3.2 Elemente de control
Valabilitate: VIH .. .../3 MR
1 Model Green iQ
2 eBUS
3 Mesaj de revizie
4 Nivel de energie boiler
5 Temperatura apei calde
menajere
3.3 Simboluri afişate
Valabilitate: VIH .. .../3 MR
Simbol Semnificaţie Explicaţie
Afişajul temperaturii
Afişaj cod de eroare
Temperatura actuală a
apei calde
Cod de eroare. Apare în
locul afişajului tempera-
turii
– F01 = Senzorul
de temperatură a
boilerului sus este
defect
– F02 = Senzorul de
temperatură în boiler
jos este defect
– F03 = Eroare la
alimentarea externă
pentru anod
Linie punctată
Nivel actual de energie.
Dacă nivelul de energie
creşte, punctele roşii
înlocuiesc de sus în jos
punctele albastre.
Green iQ Mod Green iQ activ
eBUS – permanent pornit:
conexiunea eBUS
este activată
– permanent oprit:
conexiunea eBUS
este dezactivată
Eroare Este prezent un mesaj
de eroare
3.4 Elemente de control
Valabilitate: VIH .. .../3 BR
1 Termometru pentru apă
caldă
3.5 Plăcuţa de timbru
Datele de pe plăcuţa de
timbru
Semnificaţie
Număr de serie, Cер.№ Seria
VIH Notaţia tipului Vaillant, boiler
sub înaltă presiune încălzit
indirect
R rotund
S Colac de ţeavă circuit solar
W Colac de ţeavă pompă de
încălzire
300, 400, 500 Volumul nominal (litri)
/3 Generaţia de aparate
B, M, H Izolaţie:
– B = Basic
– M = Mediu
– H = High
R Orificiu de curăţare
ACI Afişaj pentru anodul de mag-
neziu
EN 12897:2016,
EH 12897:2016
Standard aplicat
Boiler
Colac de ţeavă sus
Colac de ţeavă jos
ww/jjjj Interval de producţie: săp-
tămâna/anul
V[l], V[л] Volum nominal
P
S
[bar], P
S
[бар] presiune maximă de lucru
