3 Opis výrobku
152 Návod na obsluhu 0020241667_02

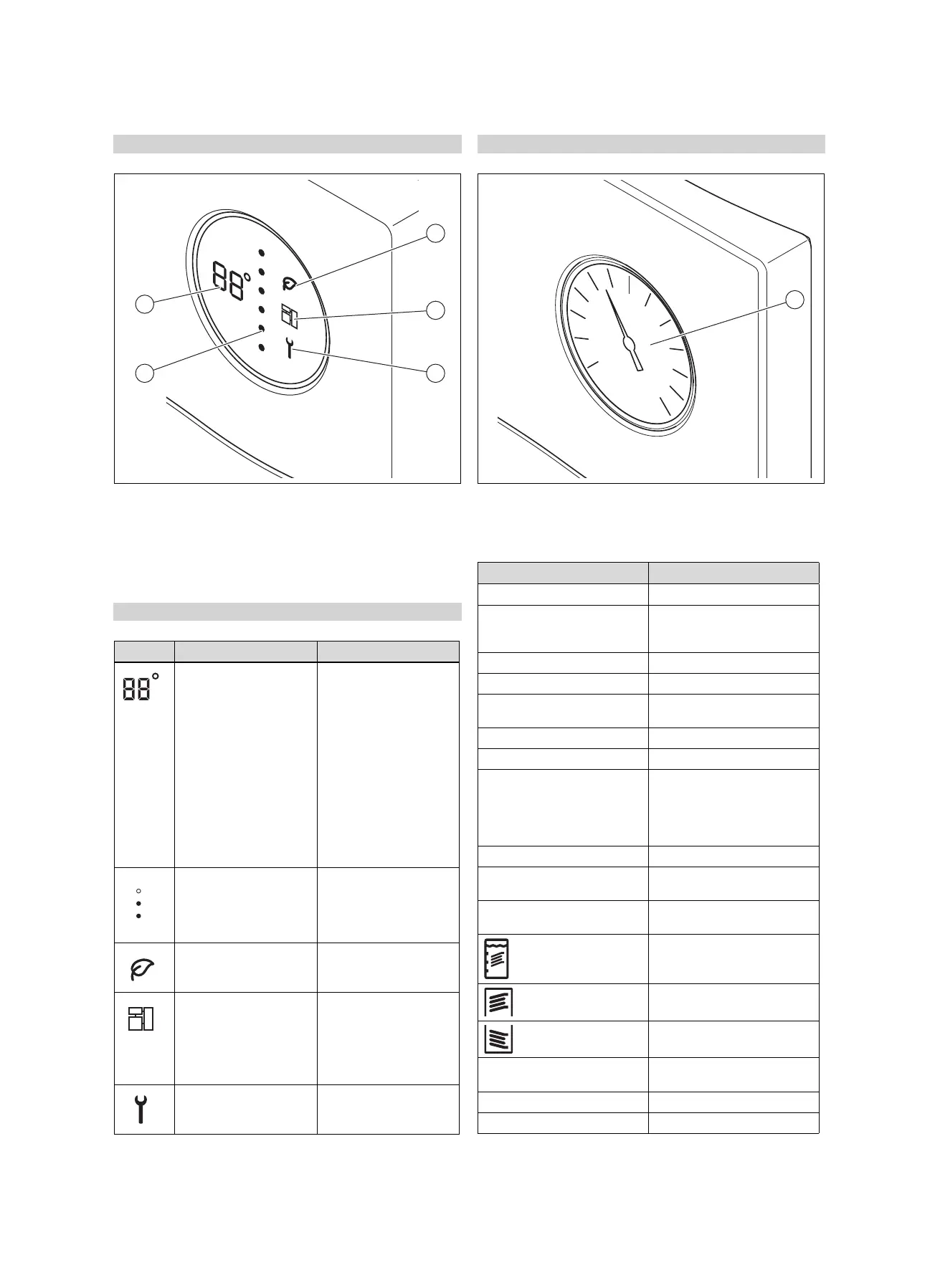

3.2 Ovládacie prvky
Platnosť: VIH .. .../3 MR
1 Režim Green iQ
2 eBUS
3 Hlásenie údržby
4 Energetická hladina
zásobníka
5 Teplota teplej vody
3.3 Zobrazované symboly
Platnosť: VIH .. .../3 MR
Symbol Význam Vysvetlenie
Zobrazenie teploty
Zobrazenie kódu poru-
chy
Aktuálna teplota teplej
vody
Kód poruchy. Objaví sa
namiesto zobrazenia
teploty
– F01 = snímač teploty
zásobníka hore je
chybný
– F02 = snímač teploty
zásobníka dole je
chybný
– F03 = porucha
anódy na cudzí prúd
Bodkovaná čiara
Aktuálna energetická
hladina. Pri stúpajúcej
energetickej hladine
nahrádzajú červené body
zhora nadol modré body.
Green iQ Režim Green IQ aktívny
eBUS – permanentne svieti:
spojenie eBUS vy-
tvorené
– permanentne ne-
svieti: spojenie eBUS
prerušené
Chyba Vyskytlo sa poruchové
hlásenie
3.4 Ovládacie prvky
Platnosť: VIH .. .../3 BR
1 Teplomer teplej vody
3.5 Typový štítok
Údaj na typovom štítku Význam
Sériové č., Cер.№ Sériové číslo
VIH Typové označenie Vaillant,
nepriamo vyhrievaný vysoko-
tlakový zásobník vody
R okrúhly
S Solárny rúrkový výmenník
W Rúrkový výmenník tepelného
čerpadla
300, 400, 500 Menovitý objem (litrov)
/3 Generácia zariadenia
B, M, H Izolácia:
– B = basic (základná)
– M = medium (stredná)
– H = high (vysoká)
R Revízny otvor
ACI Indikácia pre magnéziovú
ochrannú anódu
EN 12897:2016,
EH 12897:2016
Použitá norma
Zásobník
Rúrkový výmenník hore
Rúrkový výmenník dole
ww/jjjj
Časový úsek výroby: týž-
deň/rok
V[l], V[л] Menovitý objem
P
S
[bar], P
S
[бар] Maximálny prevádzkový tlak
