Vaillant VIH R /3 R Series - Betjeningselementer; Typeskilt; Viste Symboler

Produktbeskrivelse 3
0020241667_02 Betjeningsvejledning 19

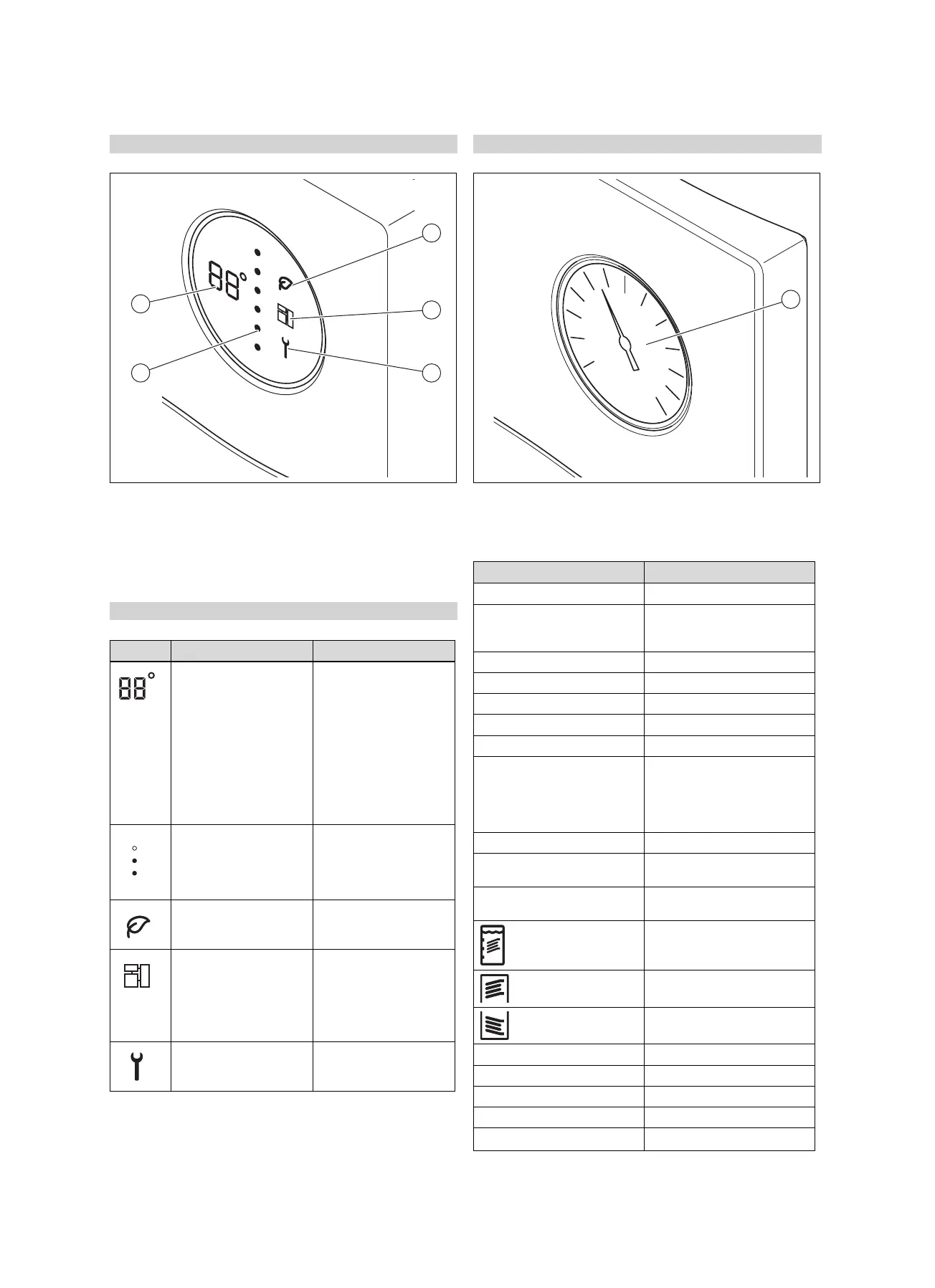

3.2 Betjeningselementer
Gyldighed: VIH .. .../3 MR
1
2
34
5
1 Green iQ-mode
2 eBUS
3 Servicemelding
4 Energiniveau beholder
5 Varmtvandstemperatur
3.3 Viste symboler
Gyldighed: VIH .. .../3 MR
Symbol Betydning Forklaring
Temperaturvisning
Fejlkodevisning
Aktuel varmtvandstem-
peratur
Fejlkode. Vises i stedet
for temperaturvisningen
– F01 = beholderføler
foroven defekt
– F02 = beholderføler
forneden defekt
– F03 = fejl frem-
medstrømsanode
Punktlinje
Aktuelt energiniveau.
Ved stigende energini-
veau erstattes blå prikker
af røde prikker fra oven
og nedefter.
Green iQ Green iQ Modus aktiv
eBUS – Permanent ON:
eBUS-forbindelse
etableret
– Permanent OFF:
eBUS-forbindelse
afbrudt
Fejl Fejlmelding foreligger
3.4 Betjeningselementer
Gyldighed: VIH .. .../3 BR
1
1 Varmtvandstermometer
3.5 Typeskilt
Angivelser på typeskiltet Betydning
Serial-No., Cер.№ Serienummer
VIH Typebetegnelse Vaillant, indi-
rekte opvarmet højtryksbehol-
der
R rund
S Solvarme-rørspiral
W Varmepumpe-rørspiral
300, 400, 500 Nominel kapacitet (liter)
/3 Apparatgeneration
B, M, H Isolering:
– B = Basic
– M = Medium
– H = High
R Rengøringsåbning
ACI Visning til magnesiumbeskyt-
telsesanode
EN 12897:2016,
EH 12897:2016
Anvendt standard
Beholder
Rørspiral foroven
Rørspiral forneden
ww/jjjj Produktionsperiode: Uge/år
V[l], V[л] Nominel volumen
P
S
[bar], P
S
[бар] maksimalt driftstryk
T
max
[°C], T
макс
[°C] maksimal driftstemperatur
A [m
2
], A [м
2
]
Varmeoverføringsflade
