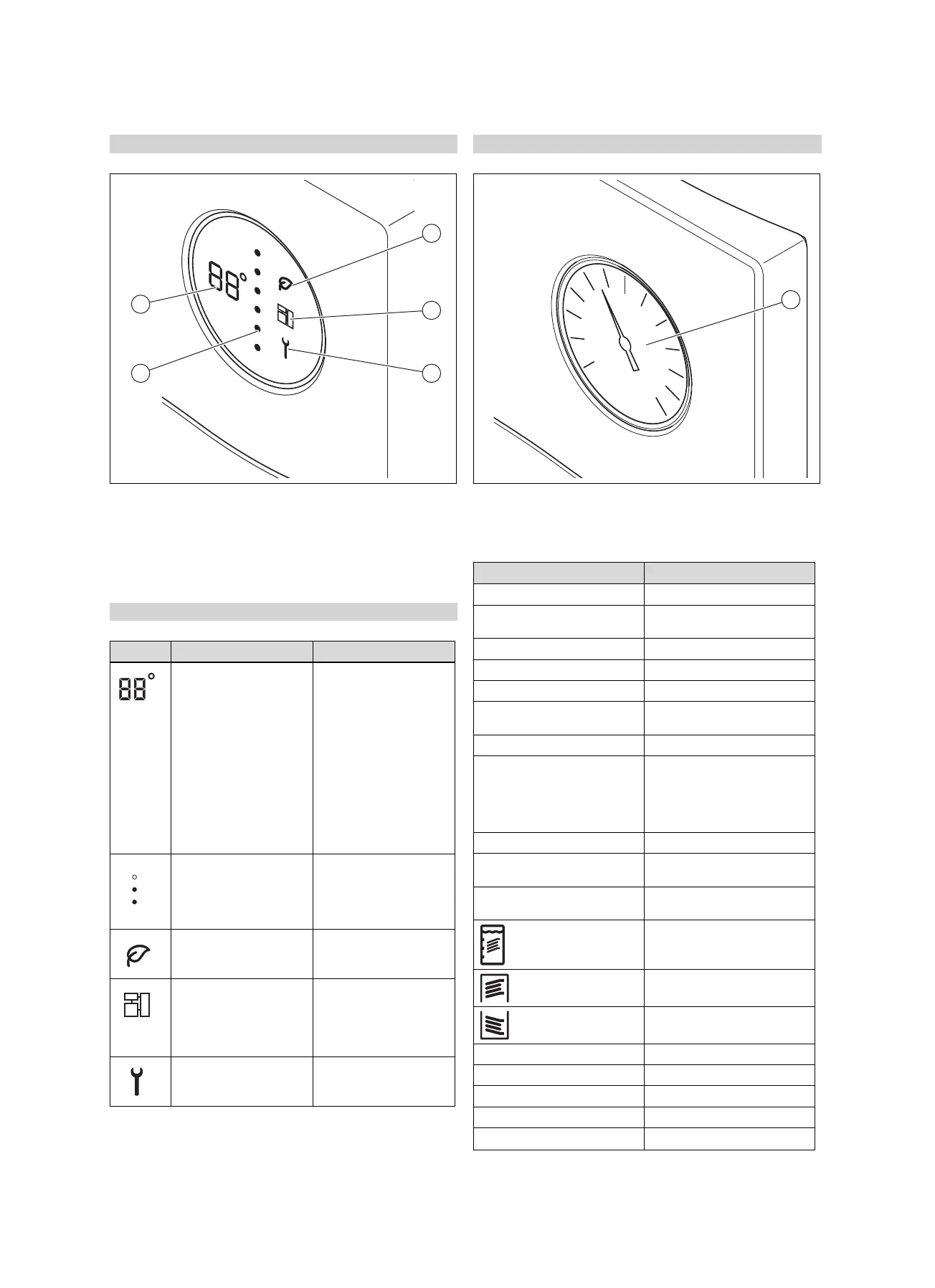

3.2 Juhtelemendid
Kehtivus: VIH .. .../3 MR
1
2
34
5
1 Green iQ-Mode
2 eBUS
3 Hooldusteade
4 Salvesti energiatase
5 Sooja vee temperatuur
3.3 Kuvatavad sümbolid
Kehtivus: VIH .. .../3 MR
Sümbol Tähendus Selgitus
Temperatuurinäidik
Veakoodi näidik
Sooja vee temperatuuri
hetkeväärtus
Veakood. Ilmub tempera-
tuurinäidu asemel
– F01 = salvesti tem-
peratuuriandur ülal
defektne
– F02 = salvesti tem-
peratuuriandur all
defektne
– F03 = võõrvoolua-
noodi viga
Punktiirjoon
Hetke energiatase.
Tõusva energiataseme
korral asenduvad sinised
punktid ülalt alla punaste
punktidega.
Green iQ Green IQ režiim aktivee-
ritud
eBUS – pidevalt sees: eBUS-
ühendus loodud
– pidevalt väljas:
eBUS-ühendus kat-
kestatud
Viga Esineb veateade
3.4 Juhtelemendid
Kehtivus: VIH .. .../3 BR
1
1 Sooja vee termomeeter
3.5 Tüübisilt
Tüübisildi andmed Tähendus
Seerianr. Cер.№ Seerianumber
VIH Tüübitähis Vaillant, kaudselt
köetav kõrgsurvesalvesti
R ümar
S Solaar-toruvoolik
W Soojuspumba toruvoolik
300, 400, 500 Nominaalne salvestusmaht
(liitrites)
/3 Seadme konfiguratsioon
B, M, H Isolatsioon:
– B = Basic
– M = Medium
– H = High
R Puhastusava
ACI Magneesium-kaitseanoodi
näidik
EN 12897:2016,
EH 12897:2016
Rakendatud norm
Salvesti
Toruvoolik ülal
Toruvoolik all
ww/jjjj Tootmisperiood: nädal/aasta
V[l], V[л] Nimiruumalad
P
S
[bar], P
S
[бар] max töörõhk
T
max
[°C], T
макс
[°C] max töötemperatuur
A [m
2
], A [м
2
]
Soojusülekande pind
