3 Tuotekuvaus
54 Käyttöohjeet 0020241667_02

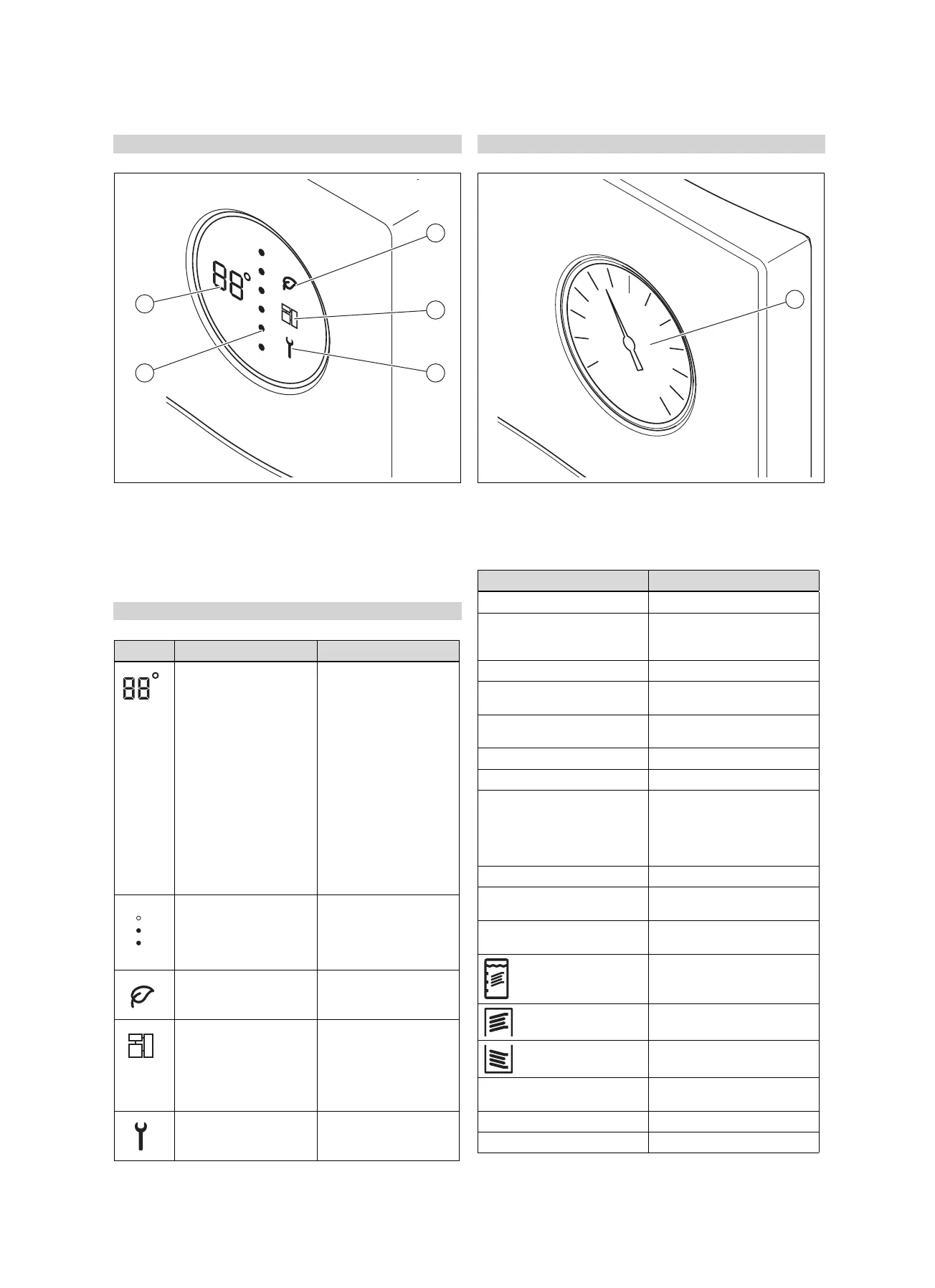

3.2 Ohjaimet
Voimassaolo: VIH .. .../3 MR
1 Green iQ -tila
2 eBUS-väylä
3 Huoltoilmoitus
4 Varaajan energiataso
5 Lämpimän käyttöveden
lämpötila
3.3 Käytetyt symbolit
Voimassaolo: VIH .. .../3 MR
Symboli Merkitys Selitys
Lämpötilanäyttö
Vikakoodinäyttö
Lämpimän käyttöveden
nykyinen lämpötila
Vikakoodi. Avautuu
näyttöön lämpötilanäytön
sijaan
– F01 = ylhäällä si-
jaitseva varaajan
lämpötila-anturi vialli-
nen
– F02 = alhaalla si-
jaitseva varaajan
lämpötila-anturi vialli-
nen
– F03 = suoja-anodin
vika
Pisteviiva
Nykyinen energiataso.
Kun energiataso kas-
vaa, punaiset pisteet
korvaavat siniset pisteet
ylhäältä alaspäin.
Green iQ Green IQ -tila käytössä
eBUS – palaa jatkuvasti:
eBUS-väyläyhteys
muodostettu
– jatkuvasti pois:
eBUS-väyläyhteys
katkennut
Vika Vikailmoitus ilmennyt
3.4 Ohjaimet
Voimassaolo: VIH .. .../3 BR
1 Lämpimän käyttöveden
lämpömittari
3.5 Tyyppikilpi
Tyyppikilven tiedot Merkitys
Sarjanumero, Cер.№ Sarjanumero
VIH Tyyppimerkintä Vaillant, epä-
suoraa lämmitystä hyödyntävä
korkeapainevaraaja
R pyöreä
S Aurinkoenergiajärjestelmän
putkikierukka
W Lämpöpumppujen putkikie-
rukka
300, 400, 500 Nimelliskapasiteetti (litra)
/3 Laitesukupolvi
B, M, H Eriste:
– B = Basic
– M = Medium
– H = High
R Puhdistusaukko
ACI Magnesiumsuoja-anodin
näyttö
EN 12897:2016,
EH 12897:2016
Sovellettu normi
Varaaja
Ylhäällä oleva putkikierukka
Alhaalla oleva putkikierukka
ww/jjjj Valmistusajankohta:
viikko/vuosi
V[l], V[л] Nimellistilavuus
P
S
[bar], P
S
[бар] suurin käyttöpaine
