2 Note relative alla documentazione
2.1 Rispetto dei documenti
∙ Rispettare rigorosamente tutti i manuali d’uso e di
installazione allegati all'apparecchio, e ai diversi
componenti del vostro sistema.
2.2 Conservazione della documentazione
∙ Trasmettere il presente manuale nonchè tutti gli altri
documenti in vigore all’utilizzatore del sistema.
L'utilizzatore del sistema dovrà conservare questi manuali
affi nchè possano essere consultati all'occorrenza.
2.3 Validità del manuale
Il presente manuale si applica esclusivamente a:
Lista tipo
Prodotto Modello Numero di articolo
VWZ MWT 150
Modulo scambiatore
di calore
0020143800
3 Descrizione dell’apparecchio

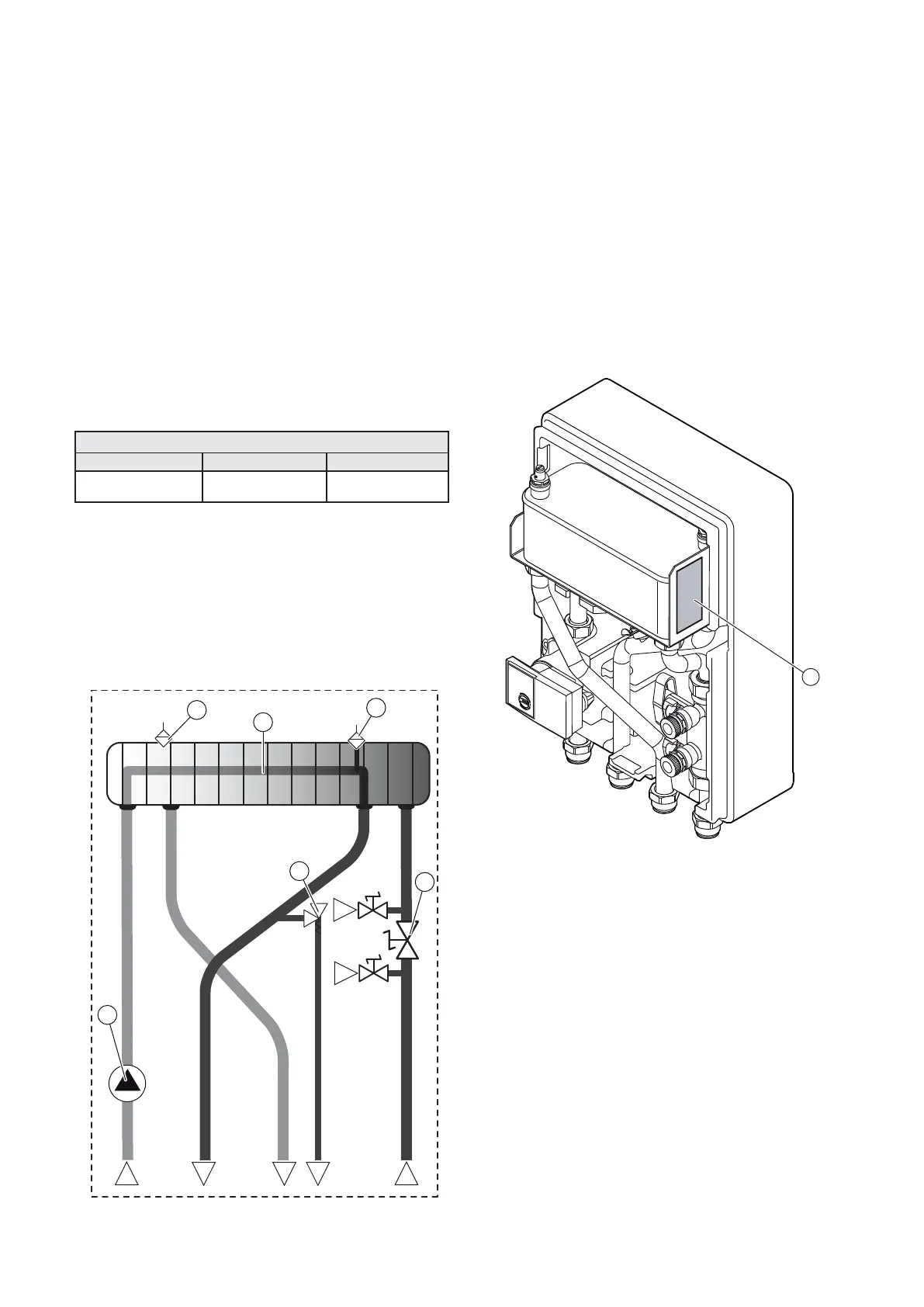

3.1 Struttura dell’apparecchio
3.1.1 Modulo con scambiatore di calore e
pompa di circolazione
A
BCD
E
F
G
5
6
1
4
2
3
Legenda
1 Pompa di circolazione
2 Disaeratore del circuito pompa di calore
3 Scambiatore a piastre
4 Disaeratore del circuito riscaldamento.
5 Valvola di sicurezza
6 Sistema di riempimento
A Arrivo circuito riscaldamento dall'impianto
B Mandata circuito riscaldamento verso l’impianto
C Avvio circuito acqua glicolata verso la pompa di calore
D Scarico della valvola di sicurezza
E Arrivo circuito acqua glicolata dalla pompa di calore
F Rubinetto di riempimento/scarico
G Rubinetto di riempimento/scarico
3.2 Modello e numero di serie
Emplacement de la plaque signalétique :
1
Legenda
1 Targa dati
Il modello e il numero di serie compaiono sulla targhetta
identifi cativa.
NOTE RELATIVE ALLA DOCUMENTAZIONE
