3.3 Descripción de la placa de
características
La placa de características certifi ca el país en donde debe
instalarse el aparato.
La placa de características incluye los siguientes
elementos :
Abreviación/
símbolo
Descripción
Código país
« ES »
El país de destino
N° de serie
El nombre comercial del aparato y su número
de serie
Código código de producto del aparato
PMS Pression maximum du circuit chauffage
V/Hz Tension / fréquence électrique
A Intensité
W Consommation électrique maximum
IP El índice de protección eléctrica
Véase el capítulo "Marcado CE"
Véase el capítulo "Reciclaje"
4 Montaje e instalación
i
Observaciones
Todas las dimensiones de este capítulo
están expresadas en mm.
4.1 Preparación del montaje y de la
instalación
4.1.1 Entrega e instalación in situ
4.1.1.1 Desembalaje (aparato)
∙ Retire el aparato de su embalaje.
∙ Retire la película de protección de todas las piezas del
aparato.
4.1.1.2 Comprobación del material entregado
∙ Compruebe el contenido de los paquetes.
- 1 Equipo separador hidráulico
- 1 bolsa de accesorios
- Enganche (x1)
- Junta 1" (x6)
- Junta 1"1/4 (x2)
- 1 bolsa que incluye la documentación (1 manual de
instalación y mantenimiento)
4.1.2 Respeto de las distancias y de la
accesibilidad

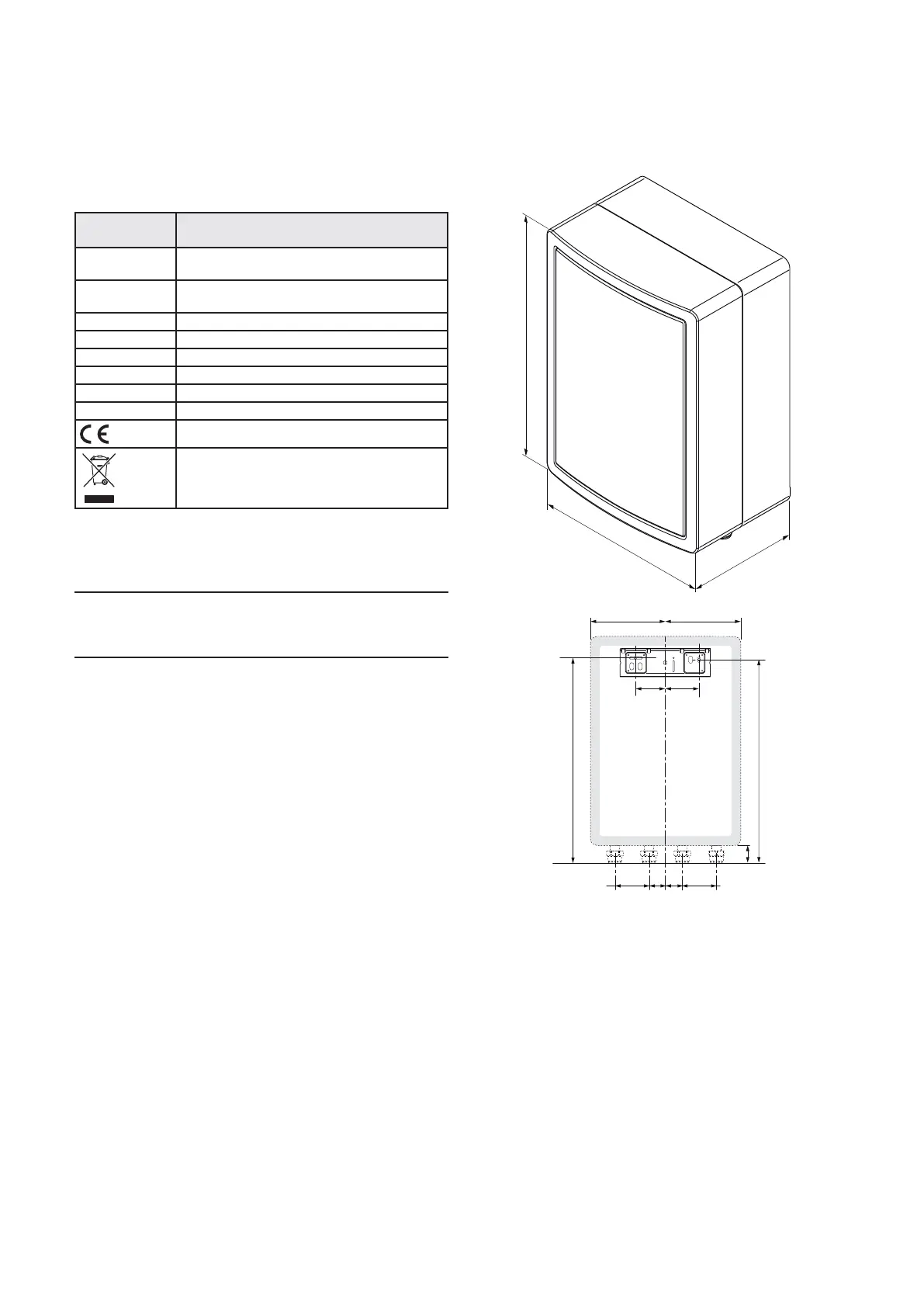

4.1.2.1 Dimensiones del aparato y de las
conexiones
360
500
250
180 180
87 101
40
447
452
4081.5 81.540
4.1.2.2 Distancia con respecto a las partes
infl amables
∙ Compruebe que ninguna pieza que pueda infl amarse
fácilmente se encuentre en contacto directo con los
componentes que puedan alcanzar una temperatura
superior a 80ºC.
∙ Conserve una distancia mínima de 200 mm entre las
piezas fácilmente infl amables y las superfi cies calientes.
4.1.2.3 Separación para el montaje
Respete las distancias indicadas en el plano.
Deberá comprobar que las conexiones de la alimentación
de agua se encuentran accesibles para que puedan ser
comprobadas.
MONTAJE E INSTALACIÓN
