22
IT
∙ Mettere l’apparecchio in posizione, premere leggeremente
la parte superiore dell’apparecchio sul muro e posizionarlo
al di sopra del supporto di aggancio.
∙ Abbassare lentamente l’apparecchio e agganciarlo sulla
staffa di fi ssaggio.
4.3 Impianto idraulico
b
Attenzione !
Rischio di danni provocati da tubature
non pulite
Dei corpi estranei quali residui di saldatura,
residui di sigillatura o polvere nelle tubature
di arrivo d’acqua possono danneggiare
l’apparecchio.
• Eseguire un accurato lavaggio
dell'impianto di riscaldamento prima di
installarlo.
b
Attenzione !
Rischio di danni provocati dal
trasferimento termico al momento della
saldatura.
Il calore trasmesso durante la saldatura
può danneggiare il polipropilene (espanso)
che circonda il modulo idraulico, nonchè i
giunti dei rubinetti di arresto.
• Proteggere il polipropilene (espanso) del
modulo idraulico.
• Non saldare i pezzi dei collegamenti se
sono avvitati ai rubinetti di arresto.
b
Attenzione !
Rischio di danni dovuti alla corrosione.
Se vengono utilizzate delle tubature di
plastica non a tenuta d'ossigeno
nell’impianto di riscaldamento, questo può
corrodere il circuito di riscaldamento e
l’apparecchio stesso.
• Se si usano delle tubature di plastica,
aggiungere un inibitore di corrosione
idoneo nell'acqua di riscaldamento.
81.5
105
80
81.5
1
2
3
4
5

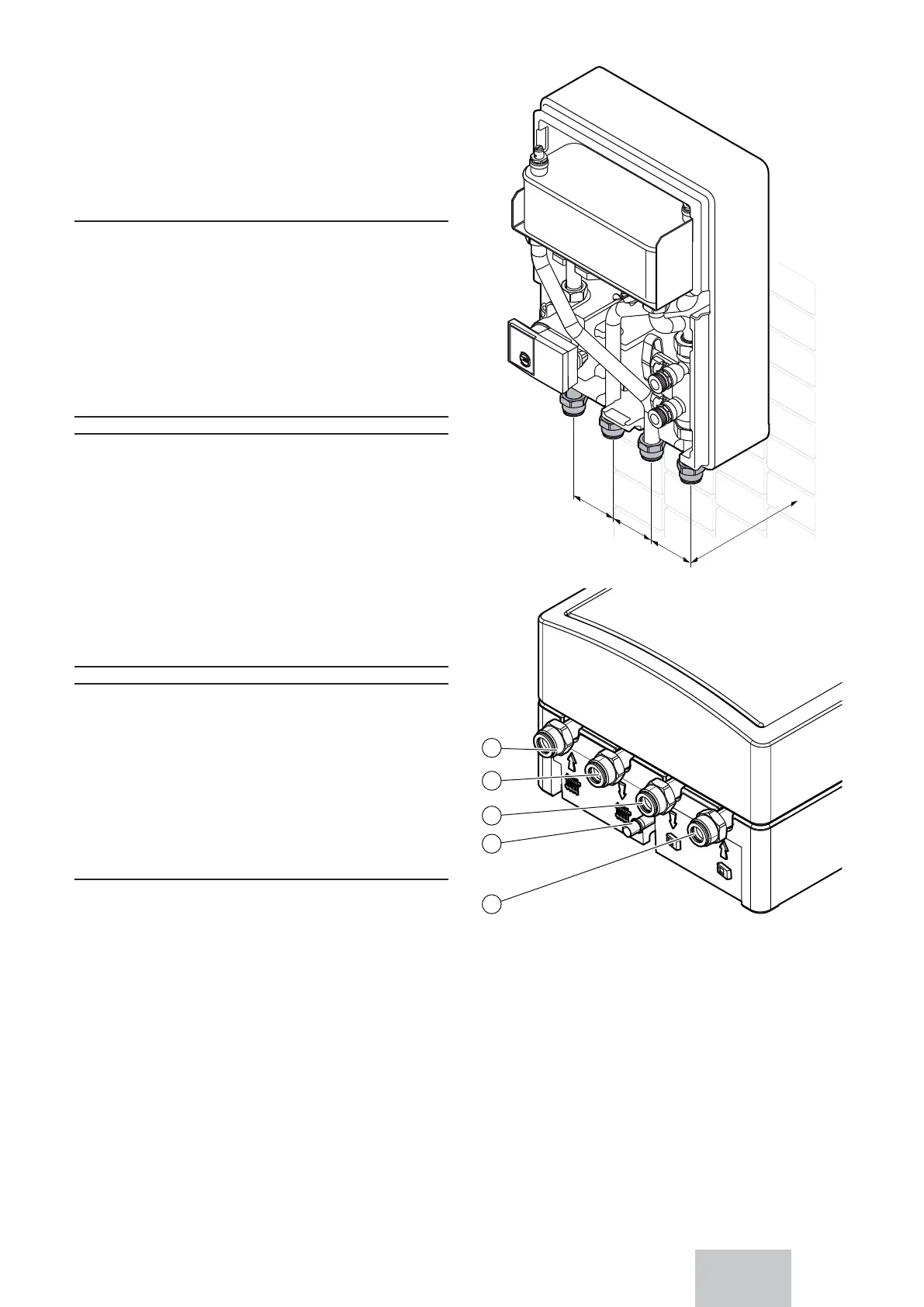

Legenda
1 Arrivo circuito riscaldamento dall'impianto 1"
2 Mandata circuito riscaldamento verso l’impianto 1"
3 Mandata circuito acqua glicolata verso la pompa di calore
1"
4 Scarico della valvola di sicurezza verso il sistema di
scarico
5 Arrivo circuito acqua glicolata dalla pompa di calore 1"
∙ Utilizzare solo i giunti originali forniti con l’apparecchio.
∙ Collegare il circuito di riscaldamento come indicato.
∙ Assicurarsi che tutti i raccordi siano a tenuta ermetica.
MONTAGGIO E INSTALLAZIONE
