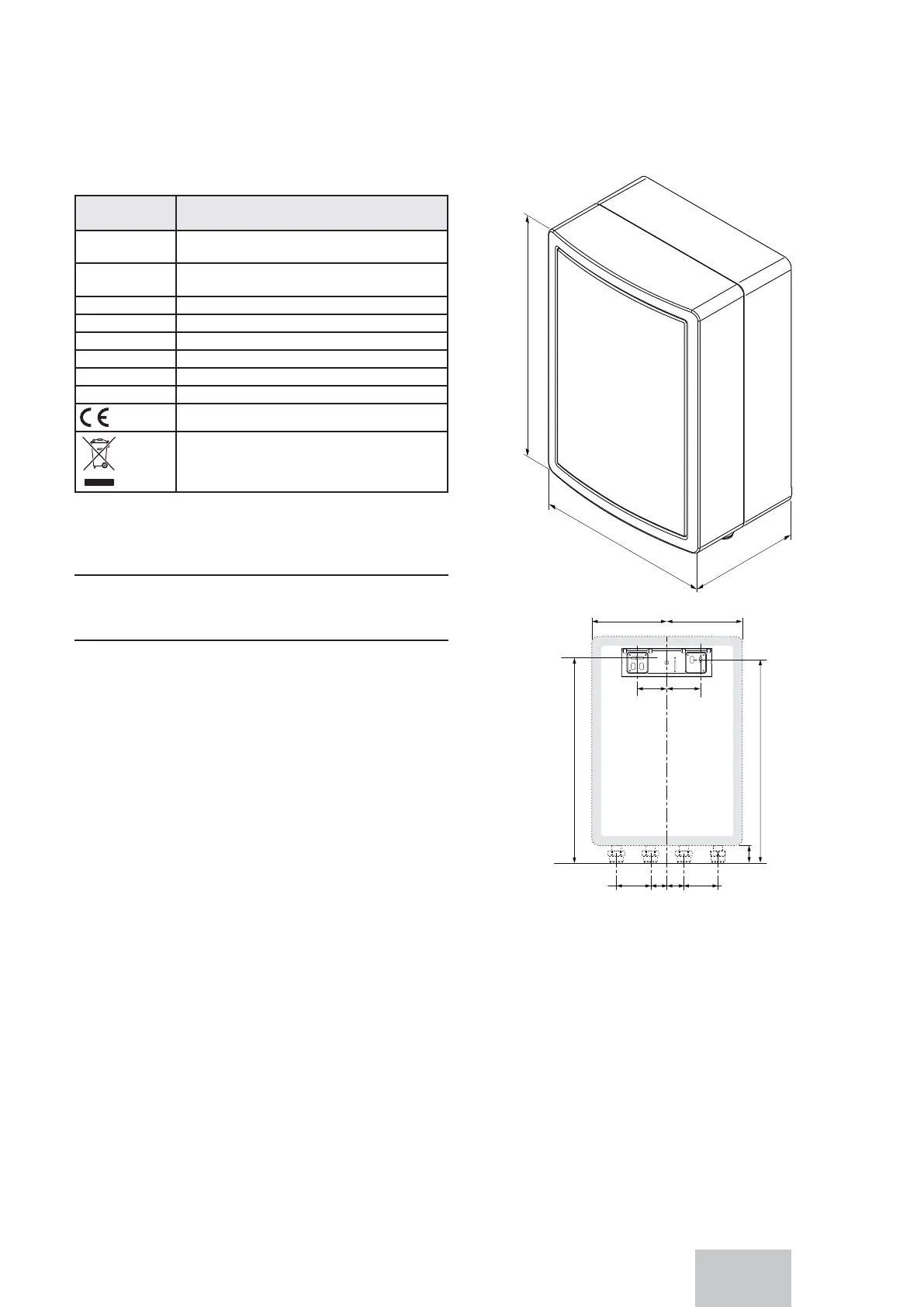

3.3 Descrizione della targhetta
identifi cativa
La targa dati certifi ca il Paese di produzione
dell’apparecchio e il Paese in cui è possibile installarlo.
La targa dati contiene i seguenti dati :
Abbreviazione/
simbolo
Descrizione
Codice paese
« IT »
Il Paese di destinazione
N° di serie
Il nome commerciale dell’apparecchio e il suo
numero di serie
Codice Codice prodotto dell’apparecchio
PMS Pressione massima del circuito riscaldamento
V/Hz Tensione / frequenza elettrica
A Corrente
W Consumo elettrico massimo
IP L'indice di protezione elettrico
Vedi capitolo « Marchio CE »
Vedi capitolo "Riciclaggio "
4 Montaggio e installazione
i
Note
Tutte le misure di questo capitolo sono
espresse in mm
4.1 Preparazione del montaggio
e dell'installazione
4.1.1 Consegna e installazione in loco
4.1.1.1 Disimballaggio (apparecchio)
∙ Togliere l'apparecchio dall'imballaggio.
∙ Togliere la pellicola protettiva da tutti i pezzi
dell’apparecchio.
4.1.1.2 Verifi ca del materiale consegnato
∙ Verifi care il contenuto del pacco.
- 1 Modulo idraulico
- 1 sacchetto degli accessori
- Supporto di aggancio (x1)
- Anello di tenuta 1" (x6)
- Anello di tenuta 1"1/4 (x2)
- 1 sacchetto contenente la documentazione (1 manuale
d’installazione e manutenzione)
4.1.2 Rispetto delle distanze e
dell’accessibilità
4.1.2.1 Dimensioni dell’apparecchio e dei
collegamenti
360
500
250
180 180
87 101
40
447
452
4081.5 81.540
4.1.2.2 Distanza di rispetto da parti infi ammabili
∙ Assicurarsi che nessun pezzo facilmente infi ammabile
si trovi a contatto diretto con i componenti che possono
raggiungere una temperatura superiore a 80°C.
∙ Si prega di conservare una distanza minima di 200 mm
tra i pezzi facilmente infi ammabili e le superfi ci calde.
4.1.2.3 Disimpegni per il montaggio
Rispettare le distanze indicate di seguito.
Bisogna assicurarsi che tutti i raccordi idraulici siano
accessibili per essere verifi cati.
Delle distanze supplementari intorno all’apparecchio
possono essere comode per l’installazione e la
manutenzione.
MONTAGGIO E INSTALLAZIONE
