23

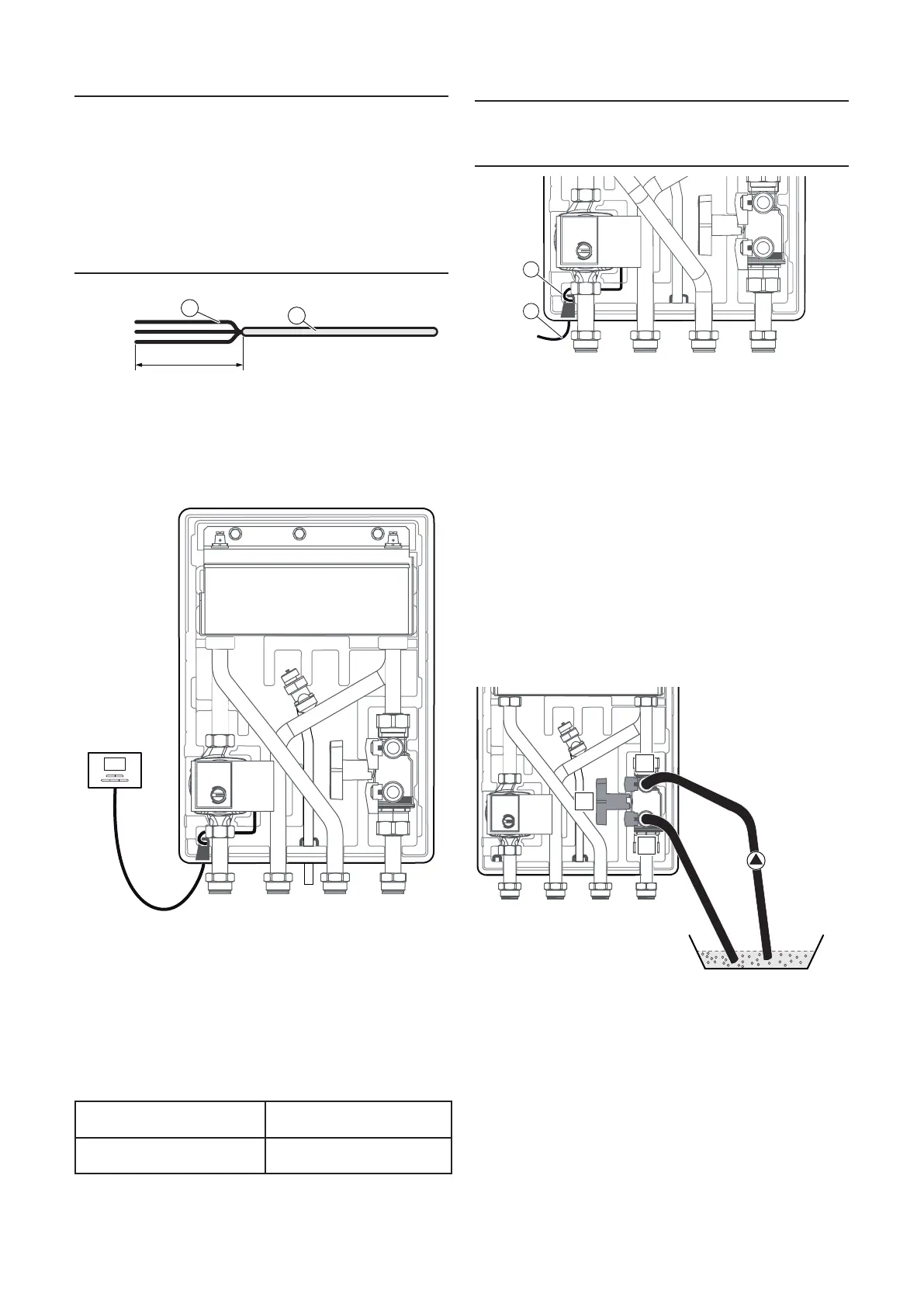

4.4 Installazione elettriche
e
Pericolo !
Rischio di folgorazione dovuto ad un
cattivo collegamento elettrico!
Una errata installazione può causare
folgorazione elettrica o danni
all’apparecchio.
• La connessione elettrica dell’apparecchio
deve essere effettuata esclusivamente
da un tecnico qualificato.
1
2
30 mm max.
Legenda
1 Fili elettrici
2 Guaina
4.4.1 Collegamento della pompa alla
centralina di controllo
∙ Il cablaggio esterno deve essere collegato a terra, in
conformità con la normativa e legislazione vigente.
• Rispettare le connessioni fase e neutro sull'apparecchio.
I cavi di collegamento tra il quadro elettrico e modulo
elettrico devono essere:
- adatti ad un collegamento fi sso,
- di sezione adatta alla potenza dell'apparecchio.
Componente Tensione di alimentazione
(Sezione cavo mini)
Cavo di alimentazione della
pompa
230 V (3G0.5)
4.5 Passaggio dei cavi
i
Note
Rispettare le vie d'uscita predisposte per i
cavi.
1
2
Legenda
1 Passaggio cavo di alimentazione della pompa
2 Cavo di alimentazione della pompa
5 Messa in servizio
∙ Assicurarsi che i collegamenti elettrici e idraulici siano
realizzati.
∙ Controllare tutti i collegamenti contro le perdite
∙ Spurgare l'impianto di riscaldamento.
∙ Accendere il dispositivo.
5.1 Riempimento del circuito pompa di
calore
C
A
B
∙ Collegare la pompa di riempimento al rubinetto (B).
∙ Collegare l’estremità di un tubo sul rubinetto (C).
∙ Inserire l’altra estremità del tubo del bidone in modo da
recuperare eventuali resti di acqua glicolata durante la
disaerazione del circuito.
∙ Chiudere il rubinetto principale (A).
∙ Aprire i rubinetti (B) e (C).
∙ Riempire il circuito pompa di calore.
∙ Chiudere i rubinetti (B) e (C) quando il circuito è riempito
e disareato.
MESSA IN SERVIZIO
