Installation

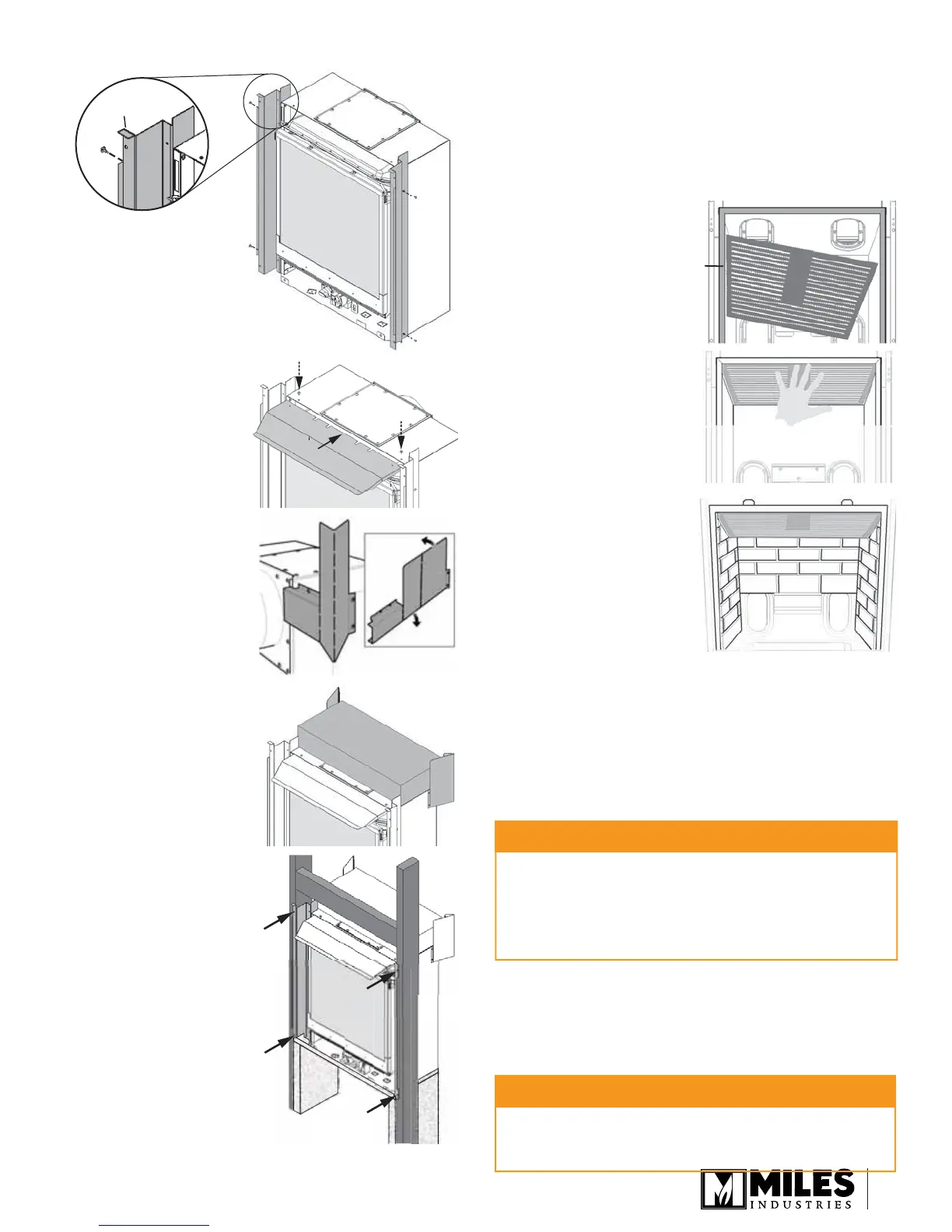

1. Fixez les supports de
montage de chaque
côté du foyer (2 vis/
côté). Assurez-
vous que l’onglet
horizontal du support est
en haut.
2. Fixez le défl ecteur
de convection au
dessus de la caisse
du foyer (2 vis). Le
défl ecteur se glisse
sous le dessus de la
caisse.
3. Exigé pour les
installations dans
une construction
combustible. Pliez les
écarteurs et fi xez-les
à la caisse du foyer tel
qu’indiqué (4 vis/côté,
pré-installées sur le
foyer).
4. Exigé pour les
installations dans
une construction
combustible. Ajoutez
le coussin isolant sur
le dessus de l’appareil.
Coupez-le au centre
pour installation à évent
sur le dessus.
5. Fixez l’appareil à la
charpente à l’aide de
vis à bois (2/côté, non-
fournies). Assurez-
vous que l’appareil
est d’équerre.
6. Continuez avec
l’installation du foyer
530, le branchement de
l’alimentation de gaz,
le raccordement des
conduits d’évacuation
et ainsi de suite en
suivant les directives
d’installation fournies avec l’appareil.
Grille insérée
parallèlement au
bord de la boîte
de foyer
Versions à BÛCHES ET PIERRES SEULEMENT—
ne peut être utilisé avec la version charbons.
Installez la grille dans la boîte de foyer, couvrant les
orifi ces du haut.
a. Insérez la grille dans la boîte de foyer en
l’alignant parallèlement au bord de côté de la
boîte de foyer tel qu’indiqué.
b. Soulevez la grille
contre le panneau
supérieur de la boîte
de foyer pour couvrir
les orifi ces et tenez-
la d’une main.
Note : le couvercle
d’orifi ces fourni avec
le foyer n’est pas
nécessaire.
c. De l’autre main,
placez le muret
arrière. La grille
devrait reposer sur
ce muret. Sinon,
continuez de tenir la
grille et placez les
murets des côtés.
Consultez le guide
d’installation fourni avec le foyer pour plus
d’information.
7. Installez l’interruteur mural. L’interrupteur inclut un
fi l de 26 pieds (8 m) et une plaque murale. Il se
branche au récepteur de la télécommande du foyer.
Le récepteur est situé à gauche de la soupape sous
le brûleur.
a. Installez une boîte de raccordement électrique
(non fournie) à l’endroit où sera situé l’interrupteur.
b. Insérez le fi l de l’interrupteur dans un des trous
d’accès de l’appareil, le plus près possible du
récepteur.
MISE EN GARDE
NE PAS INSÉRER DE PILES DANS LE
RÉCEPTEUR DE LA TÉLÉCOMMANDE jusqu’à
ce que les fi ls soient branchés à la soupape
afi n d’éviter de court-circuiter le récepteur et
détruire les composantes électroniques.
MISE EN GARDE
Évitez de faire passer les fi ls au-dessus de la
boîte de foyer ou de placer les fi ls de façon à ce
qu’ils touchent la boîte de foyer.
