16
Panneau
de béton
Ouverture
du panneau
de gypse
31”
(787 mm)
23-3/4”
(603 mm)

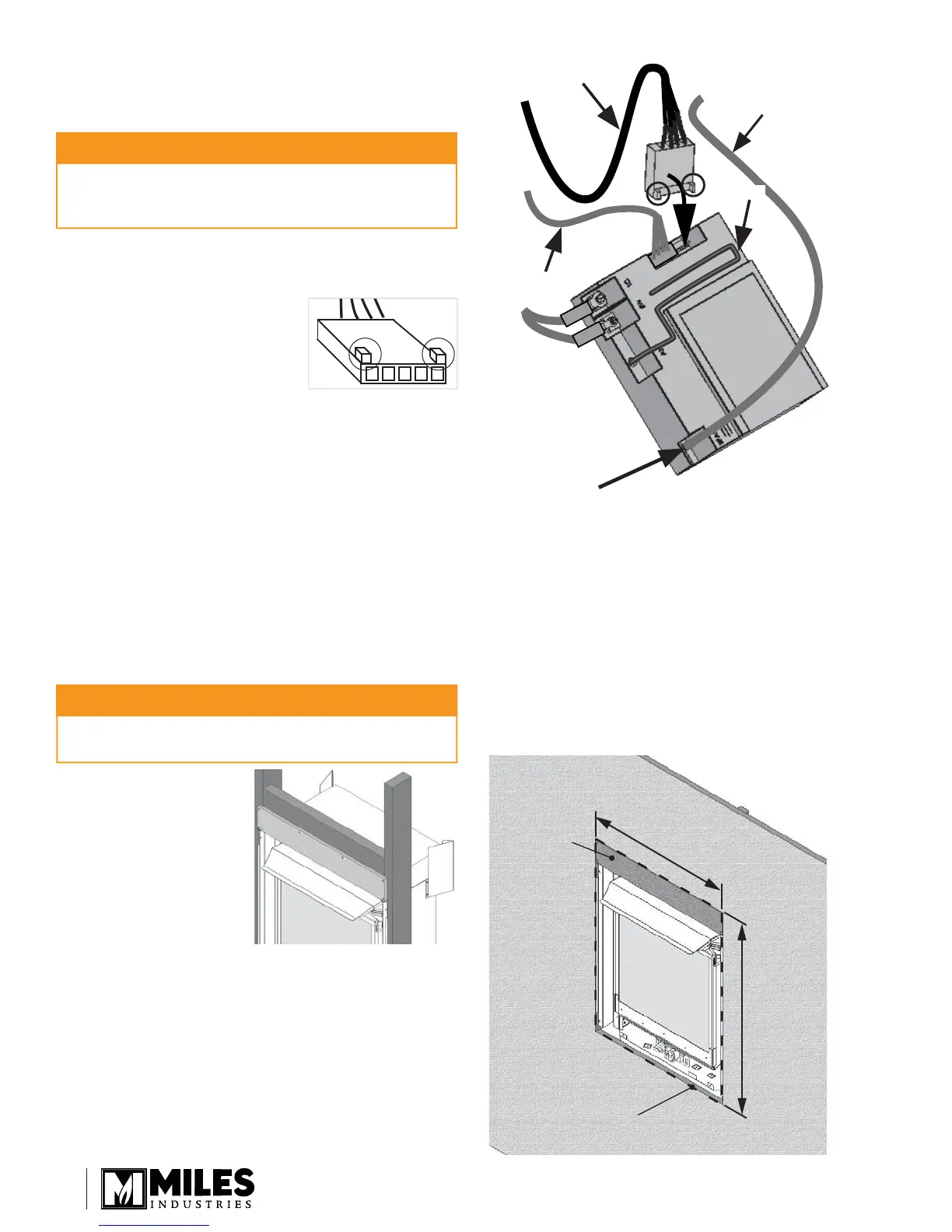

c. Tirez le récepteur hors de son support. Enlevez
les piles du récepteur si elles ont déjà été
insérées. Vous pouvez débrancher le fi l d’allumage
afi n de faciliter le maniement du récepteur.
d. Branchez le fi l de l’interrupteur dans la
connexion libre du récepteur (l’autre connexion
est occupée pas le harnais de la soupape). Voir
les schémas à droite.
IMPORTANT : Le
connecteur ne peut être
branché que d’une seule
façon. Ne le forcez pas!
e. De l’extérieur de l’appareil, acheminez le fi l
jusqu’à la boîte de raccordement.
f. Branchez le fi l à l’interrupteur et à la boîte
raccordement électrique.
g. Rebranchez le fi l d’allumage s’il a été
débranché.
h. Insérez 4 piles AA dans le récepteur. Replacez
le couvercle.
i. Vérifi ez le fonctionnement de l’interrupteur.
j. Fixez la plaque murale à la boîte de
raccordement.
k. Replacez le récepteur de même que son
antenne si elle a été déplacée.
8. Installez la panneau
de béton au-dessus
de l’appareil. Le
panneau doit reposer
sur les languettes du
haut des supports
de montage à la
charpente.
9. Installez le panneau de gypse. Quoiqu’il puisse
être installé plus tard, l’encadrement qui soutient la
devanture dépassera sur les bords du gypse, donc
il est mieux de le faire maintenant.
Ouverture du panneau de gypse :
23-3/4 po (l) sur 31 po (h)
Note : Si un matériau de fi nition (tuile ou autre)
doit être installé sur le panneau de gypse,
complétez d’abord les étapes 10, 11, et 12 puisque
l’encadrement, lorsqu’installé, défi nira la limite du
matériau de fi nition.
MISE EN GARDE
N’UTILISEZ PAS de tournevis ou autre object
métallique pour enlever les piles du récepteur ou de
la manette! Ceci pourrait court-circuiter le récepteur.
MISE EN GARDE
Afi n d’éviter un court-circuit, assurez-vous que le fi l
d’allumage NE TOUCHE PAS l’antenne du récepteur.
Connexion du
fi l d’allumage
(cosse)
Faites attention si
vous débranchez
et rebranchez le fi l
d’allumage de ne
pas plier ou
briser la cosse
Fil d’allumage
Antenne
Harnais de
la soupape
Fil de
l’interrupteur
