17

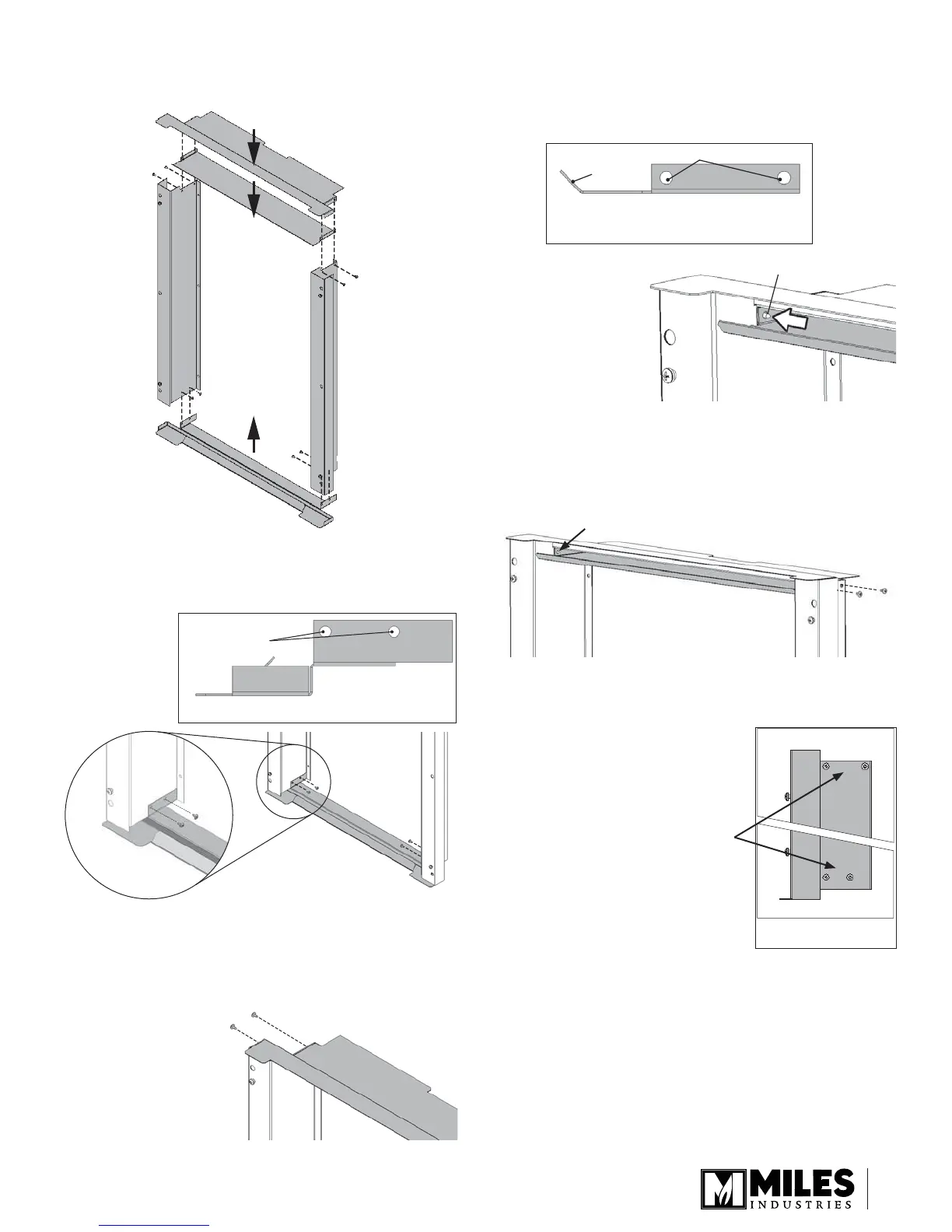

10. Assemblez l’encadrement selon les étapes
indiquées ci-dessous.
a. Fixez la pièce du bas aux supports des côtés tel
qu’indiqué ci-dessous (2 vis/côté).
b. De l’extérieur de l’encadrement, fi xez le côté
gauche de la pièce du dessus en vous assurant
que les languettes soient vers l’intérieur de
l’encadrement (2 vis).
c. Glissez le défl ecteur interne sur les pointes des
deux vis du support de montage gauche sous la
pièce du dessus. Tenez le défl ecteur en place
avec une main.
d. Avec l’autre main, alignez les trous de fi xation
du côté droit du défl ecteur avec les trous de la
pièce du dessus et ceux du support de montage
droit. Fixez les trois pièces ensembles en les
vissant de l’extérieur de l’encadrement (2 vis).
NOTE : Assurez-vous que les languettes de
toutes les pièces soient vers l’intérieur de
l’encadrement.
Orientation de la pièce du bas—côté droit
Devant
Points de
fi xation
Points de fi xation
Orientation du défl ecteur
interne—côté droit
Devant
Pointe de vis
Pointe de vis
Haut de l’encadrement
Bas de l’encadrement
Encadrement—
côté droit
vers le
haut
Languettes non-
visibles sur la
surface extérieure
