MONTAGE VENTILATIE-UNIT INSTALLATIEVOORWAARDEN / WANDMONTAGE VERTICAAL 13
INSTALLATIEVOORWAARDEN
Om te bepalen of de installatie van de ventilatie-unit in een bepaalde ruimte
mogelijk is, moet er rekening gehouden worden met de volgende aspecten:
• de ruimte moet vorstvrij zijn
• de installatie moet gebeuren volgens de algemene en plaatselijk geldende
veiligheids- en installatievoorschriften van onder andere ventilatie, elek-
triciteit en riolering alsmede volgens de voorschriften in deze handleiding
• in de ruimte moeten volgende voorzieningen aanwezig zijn:
- luchtkanaalaansluitingen
- 230V±10%, enkelfasig, 50Hz stopcontact
- voorziening voor de condensafvoer
• er mag geen bouwstof in de ventilatie-unit of in het luchtkanalensysteem
komen

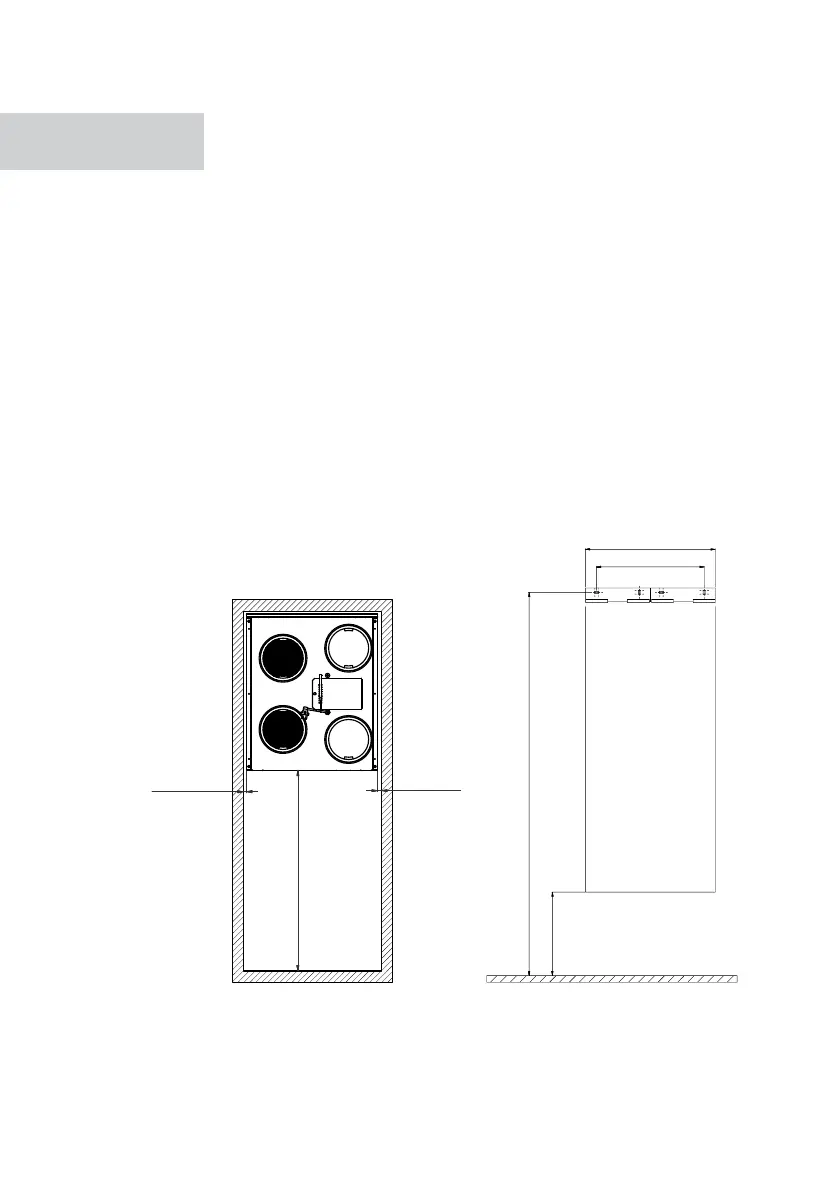

WANDMONTAGE VERTICAAL
Monteer de ventilatie-unit aan een wand met voldoende stevigheid en voorzie
voldoende ruimte onder het toestel voor de condensafvoer. Zorg ook voor
voldoende afstand voor het toestel om de nodige onderhoudswerkzaamhe-
den uit te voeren.
Stap 1:
Bevestig de muurbeugel waterpas aan een wand met voldoende stevigheid.
Pluggen en schroeven zijn niet meegeleverd. Gebruik hiervoor geschikte
bevestigingsmaterialen in functie van de wandopbouw.
MONTAGE
VENTILATIE-UNIT
4321
A
B
C
D
DATUM
SCHAAL
GET.
MACHINE NR.
TEKENING NR.
ISO
B 3650 DILSEN
Tel. +32 (089) 79.04.11
Fax. +32 (089) 79.05.00
PROJECT
BENAMING
A4
Ventilation Unit DX4
209 DX
SHO
26/04/2018
209.00.00.00
(1:2)
Minimum 1cm
Minimum 1cm
1
0
0
c
m
Minimum 1cm Minimum 1cm
100cm
FP
FP
0
LQ
LP
X
P
F
P
0
LQ
LP
X
P
F
P
Minimum 171cm
Minimum 38cm
59cm
49cm
