Vasco DX4 - Schéma Électrique

SCHÉMA ÉLECTRIQUE 29

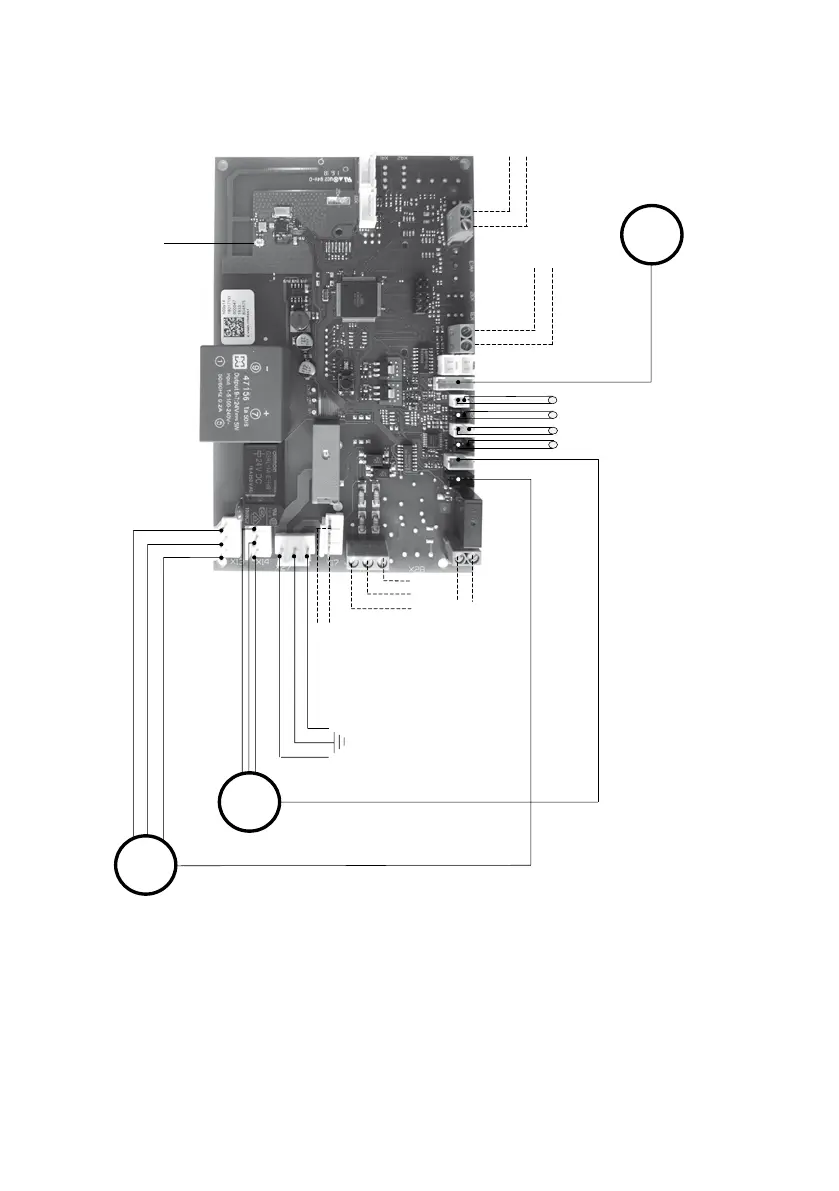

6 SCHÉMA ÉLECTRIQUE
Alimentation
230 VCA/50 Hz
MOTEUR DE BY-PASS
EVVE (en option)
GND
-
0-10V
X13
Sélecteur filaire à 3 positions (en option)
X9
X5
X6
X21
X22
X20
X23
X15
X26
Antenne
commande 0-10 V (domotique)
M
M
M
VENTILATEUR D’AMENÉE
V
ENTILATEUR D’EXTRACTION
X14
X27 X17
température depuis l’habitation
température vers l’habitation
température vers l’extérieur
température depuis l’extérieur
Contact libre de potentiel (NO)
Cheminée décorative
X25
Relais de l’erreur (NO) X8
Lorem ipsum
CONNECTEUR FONCTION
X5 (NOIR) = COMMANDE VENTILATEUR D’EXTRACTION
X6 (BLANC) = COMMANDE VENTILATEUR D’AMENÉE
X8 = RELAIS DE L’ERREUR (NO), SE FERME LORSQU’UNE
DÉFAILLANCE SURVIENT
X9 = RACCORD DU SÉLECTEUR FILAIRE A 3 POSITIONS
X13 (NOIR) = ALIMENTATION VENTILATEUR D’EXTRACTION
X14 (BLANC) = ALIMENTATION VENTILATEUR D’AMENÉE
X15 = COMMANDE MOTEUR DE BY-PASS
X17 = RACCORD ÉLÉMENT ÉLECTRIQUE DE PRÉCHAUFFAGE
X20 (NOIR) = CAPTEUR DE TEMPÉRATURE VERS L’EXTÉRIEUR
X21 (NOIR) = CAPTEUR DE TEMPÉRATURE DEPUIS L’HABITATION
X22 (BLANC) = CAPTEUR DE TEMPÉRATURE VERS L’HABITATION
X23 (BLANC) = CAPTEUR DE TEMPÉRATURE DEPUIS L’EXTÉRIEUR
X25 = RACCORDEMENT CHEMINÉE DÉCORATIVE
(CONTACT LIBRE DE POTENTIEL NO)
X26 = RACCORD DE COMMANDE 0-10 V (DOMOTIQUE)
X27 = ALIMENTATION 230 V C.A. / 50 HZ
