Vasco DX4 - Elektrisch Schema

ELEKTRISCH SCHEMA 29

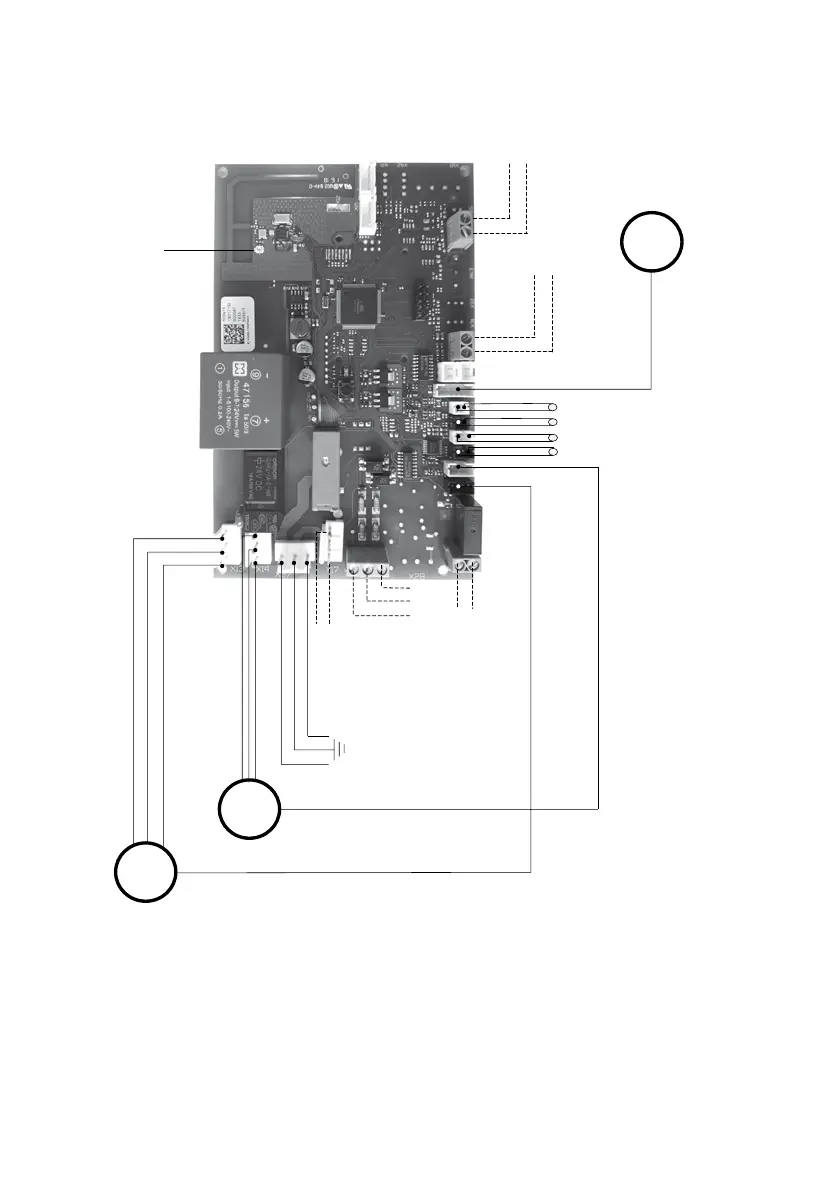

6 ELEKTRISCH SCHEMA
230VAC/50Hz
Voeding
BYPASSMOTOR
EVVE (optioneel)
GND
-
0-10V
X13
3 standenschakelaar
(optioneel)
X9
X5
X6
X21
X22
X20
X23
X15
X26
Antenne
0-10V sturing (domotica)
M
M
M
TOEVOERVENTILATOR
A
FVOERVENTILATOR
X14
X27 X17
temperatuur van woning
temperatuur naar woning
temperatuur naar buiten
temperatuur van buiten
Potentiaalvrij contact (NO)
Decoratieve open haard
X25
Fout relais (NO) X8
CONNECTOR FUNCTIE
X5 (ZWART) = STURING AFVOERVENTILATOR
X6 (WIT) = STURING TOEVOERVENTILATOR
X8 = FOUT RELAIS (NO), SLUIT BIJ EEN OPTREDENDE FOUT
X9 = AANSLUITING BEDRADE 3 STANDENSCHAKELAAR
X13 (ZWART) = VOEDING AFVOERVENTILATOR
X14 (WIT) = VOEDING TOEVOERVENTILATOR
X15 = STURING BYPASSMOTOR
X17 = AANSLUITING ELEKTRISCH VOORVERWARMINGSELEMENT
X20 (ZWART) = TEMPERATUURSENSOR NAAR BUITEN
X21 (ZWART) = TEMPERATUURSENSOR VAN WONING
X22 (WIT) = TEMPERATUURSENSOR NAAR WONING
X23 (WIT) = TEMPERATUURSENSOR VAN BUITEN
X25 = AANSLUITING DECORATIEVE OPEN HAARD
(POTENTIAALVRIJ CONTACT NO)
X26 = AANSLUITING 0-10V STURING (DOMOTICA)
X27 = VOEDING 230 VAC / 50HZ
