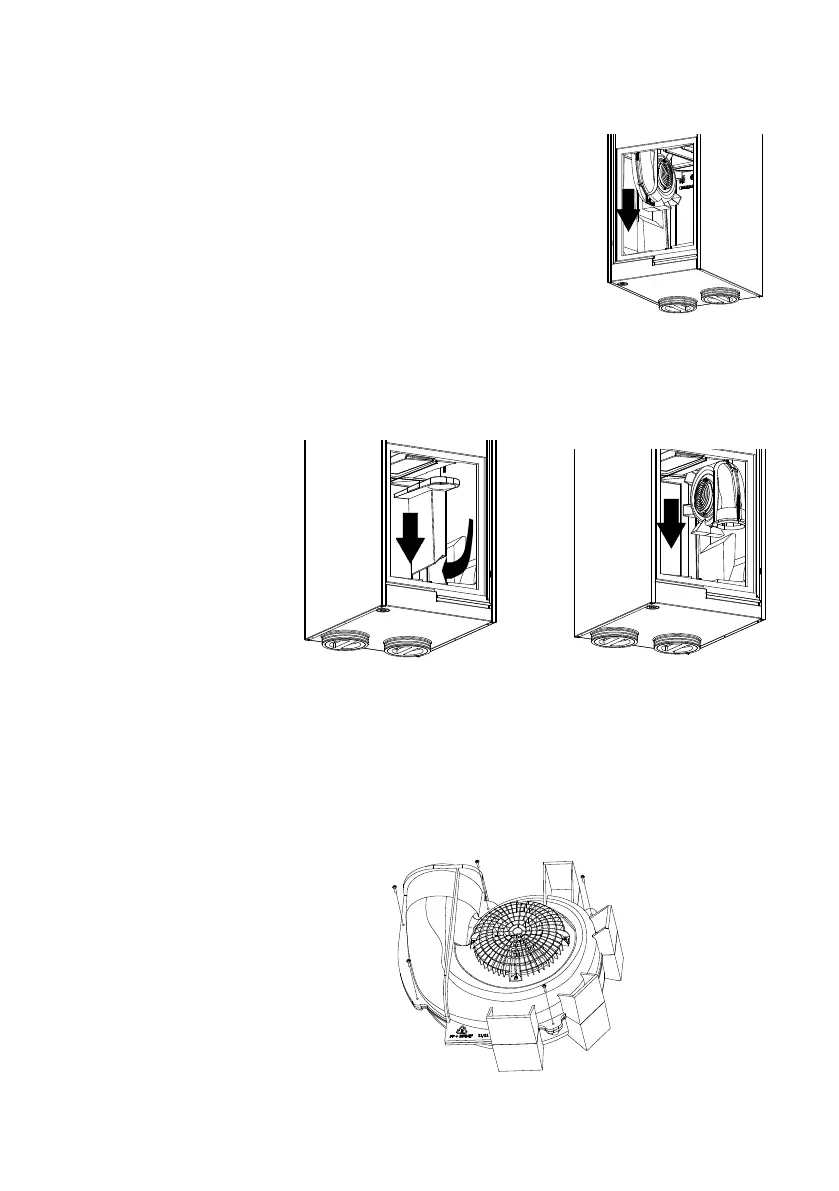

- Koppel de kabel van de bypass los.
- Verwijder de by-pass module uit de unit.
- Schuif het slakkenhuis naar onder.
- Maak volgende connectoren los:
• Voedingskabel ventilator
• Signaalkabel ventilator
• Temperatuursensor
- Haal het slakkenhuis inclusief ventilator
uit de unit.
Voor de toevoerventilator
- Haal het EPP inzetstuk - Schuif het slakkenhuis
uit het toestel naar onder
- Maak volgende connectoren los:
• Voedingskabel ventilator
• Signaalkabel ventilator
• Temperatuursensor
- Haal het slakkenhuis inclusief ventilator uit de unit.
• Maak de 5 schroeven aan de buitenrand van het slakkenhuis los.
