Vasco DX4 - Page 71

- Débranchez le câble du by-pass.
- Retirez le module by-pass de l’unité.

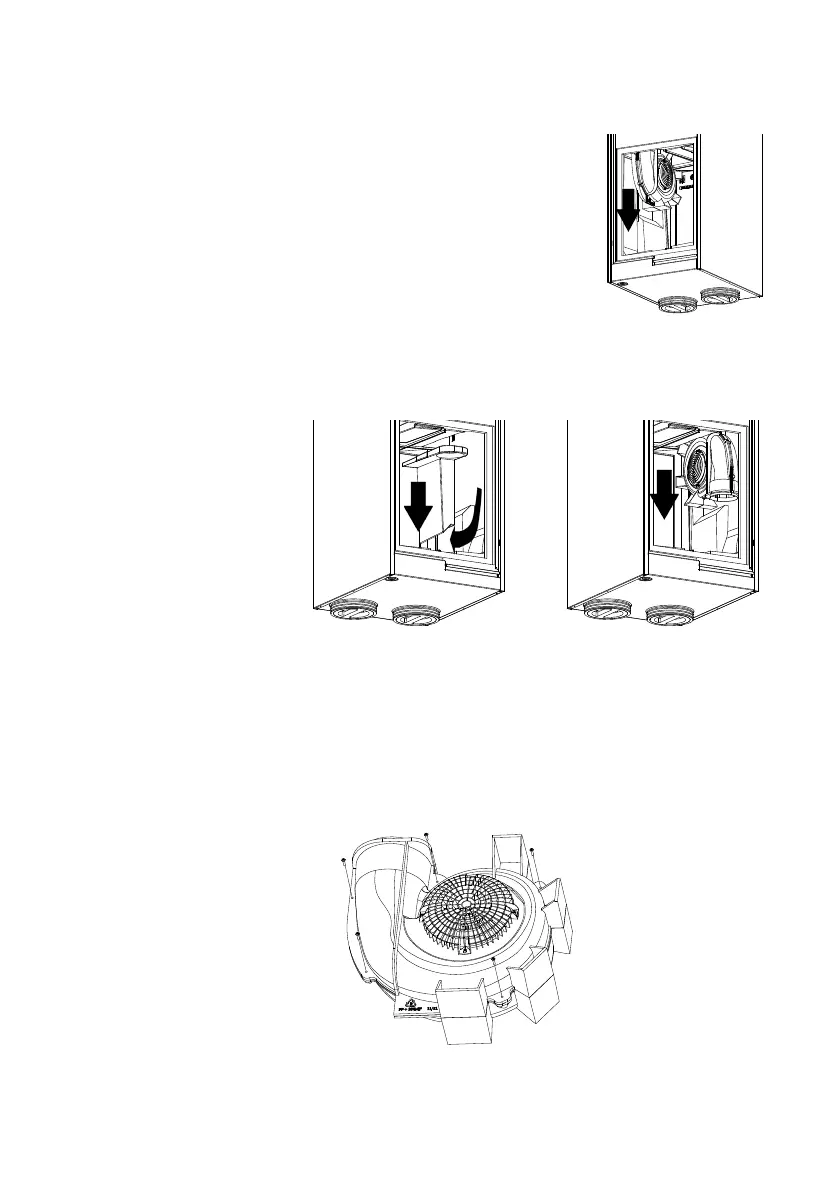

- Faites glisser la coque vers le bas.
- Débranchez les connecteurs suivants:
• câble d’alimentation du ventilateur
• câble de signal du ventilateur
• capteur de température.
- Retirez la coque et le ventilateur de l’unité.
Pour le ventilateur d’amenée
- Retirez l’empiècement EPP 1 - Faites glisser la coque
de l’appareil. vers le bas.
- Débranchez les connecteurs suivants:
• câble d’alimentation du ventilateur ;
• câble de signal du ventilateur ;
• capteur de température.
- Retirez la coque et le ventilateur de l’unité.
• Dévissez les 5 vis sur le bord extérieur de la coque.
INSPECTION / NETTOYAGE DES VENTILATEURS 27
1.
2.
