MECHANISCHE INSTALLATION
B000856

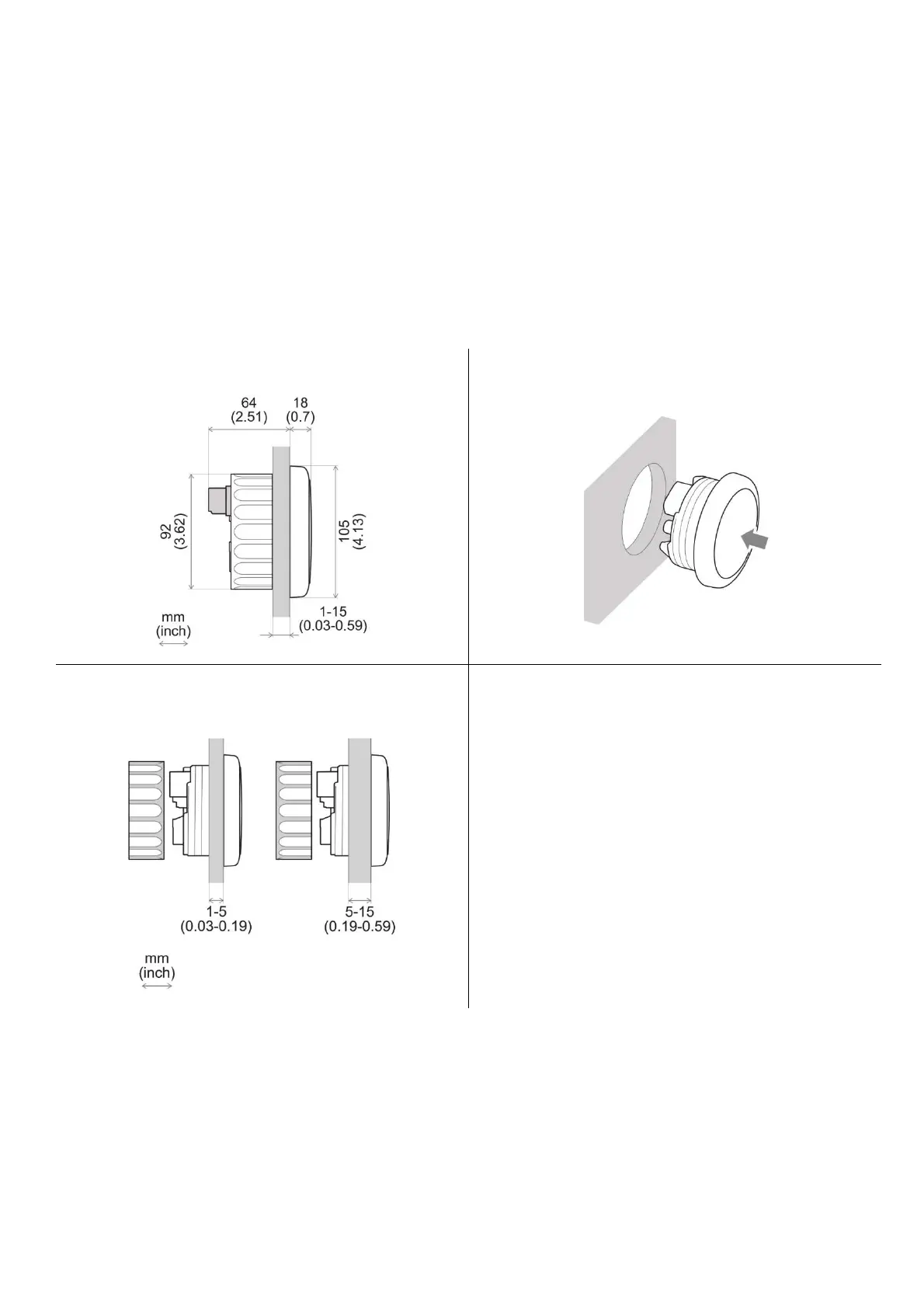

EINBAU MIT SPINLOCK
1. Erstellen Sie ein rundes Loch in der Platte
unter Berücksichtigung der
Geräteabmessungen. [
A
]
2. Entfernen Sie den Spinlock und setzen Sie
das Gerät von vorne ein. [
B
]
3. Stellen Sie die in Abbildung [
C
] gezeigte
Spinlock-Anzeige entsprechend der
Plattendicke ein.
4. Schrauben Sie den Spinlock vorsichtig
mindestens zwei Umdrehungen von Hand ein
und stecken Sie das Kabel ein.
A B
C
