CONNEXION DE L‘APPAREIL
B000856
CONNEXION DE L’APPAREIL

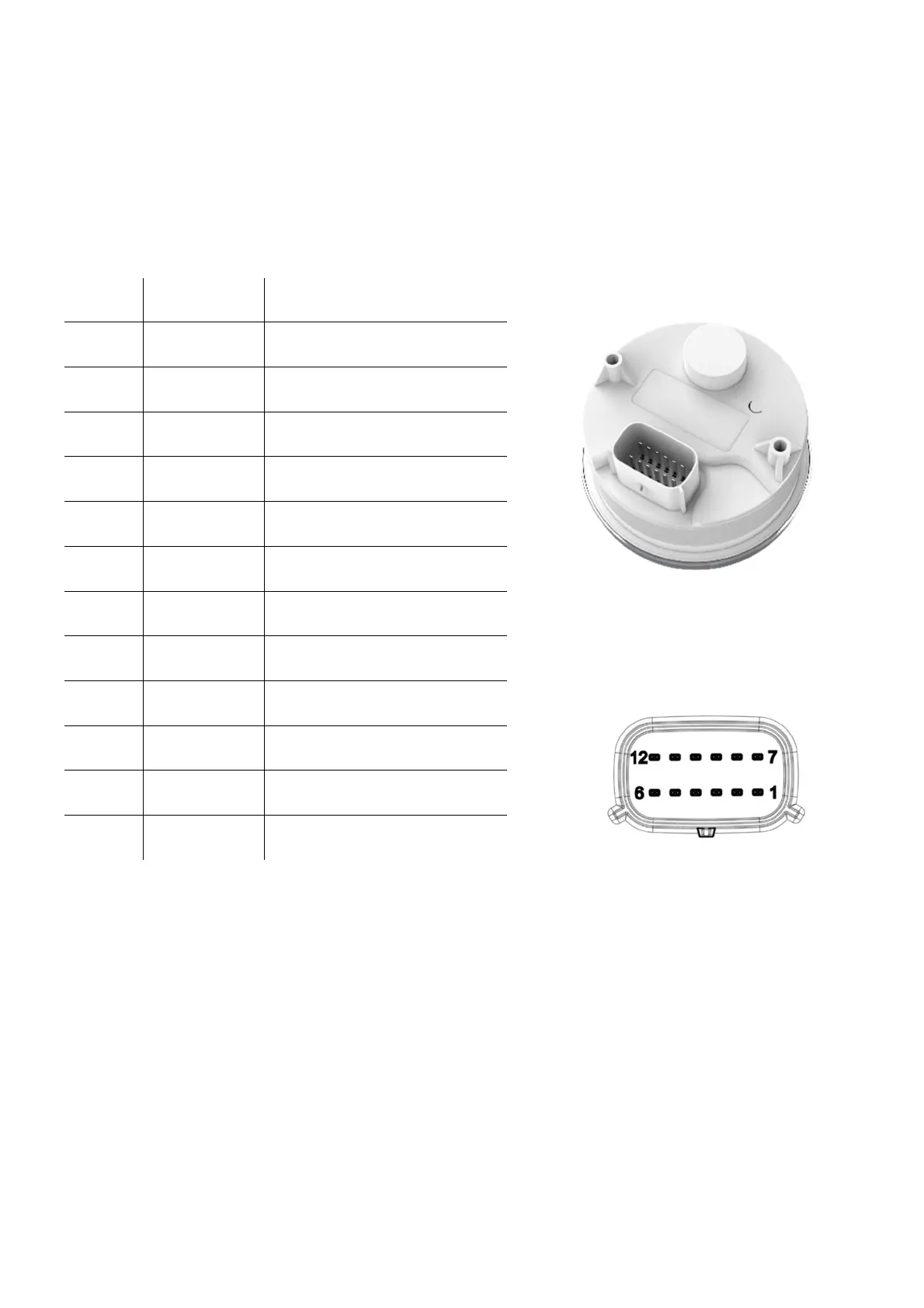

BROCHAGE
Broche Couleur Description
1 Rouge Borne 30 – Batterie 12 / 24 V
2 Noir Borne 31 – Masse
3 Blanc Signal de masse
4 Vert
5 V sortie (alimentation du
capteur)
5 Bleu NMEA 0183 OUT +
6 Bleu / Blanc NMEA 0183 OUT -
7 Jaune Borne 15 – allumage plus
8 Gris
Entrée de capteur résistif 0 –
400 Ω
9 Marron Entrée de capteur 0-5 V
10 Orange Borne 58 – éclairage
11 Bleu clair NMEA 0183 IN +
12 Violet NMEA 0183 IN -
Vue arrière de l'appareil
Connecteur Molex MX150 12 broches
Mâle, vue produit
