ELEKTRISCHE INSTALLATION
B000856
ELEKTRISCHE INSTALLATION

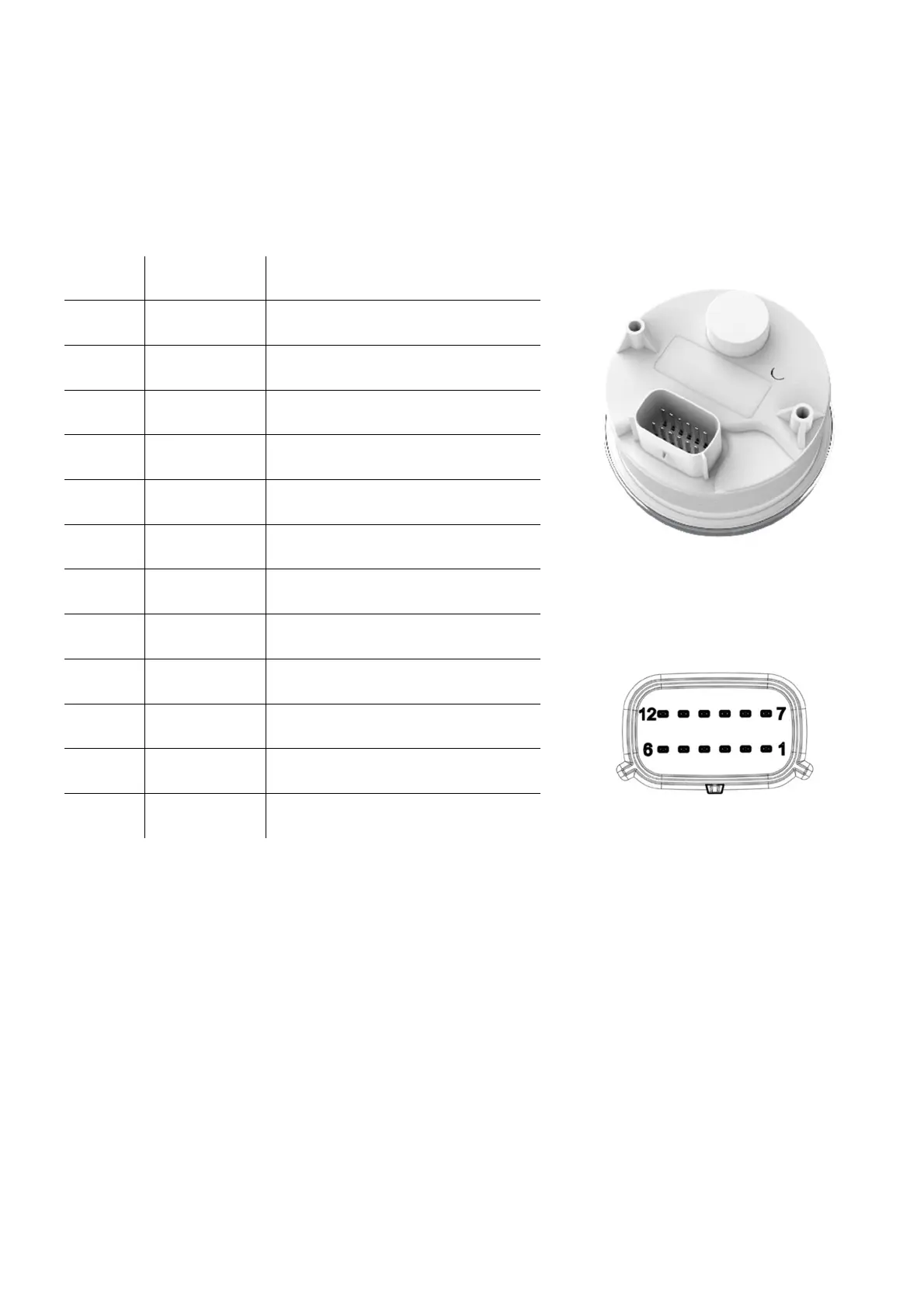

PINBELEGUNG
Pin Nr.
Farbe des
Kabels
Beschreibung
1 Rot KL. 30 - Batterie Plus 12 / 24 V
2 Schwarz KL. 31 - Masse
3 Weiss Signal Masse
4 Grün 5V Ausgang (Sensorversorgung)
5 Blau NMEA 0183 OUT +
6 Blau/Weiss NMEA 0183 OUT -
7 Gelb KL. 15 – Zündung Plus
8 Grau
Widerstandsabhängiger
Sensoreingang 0 - 400 Ω
9 Braun 0-5 V Sensoreingang
10 Orange KL.58 - Beleuchtung
11 Hellblau NMEA 0183 IN +
12 Lila NMEA 0183 IN -
Rückseite des Geräts
Molex MX150 12-Pol-Stecker
Männlich
