INSTALLATION
B000856

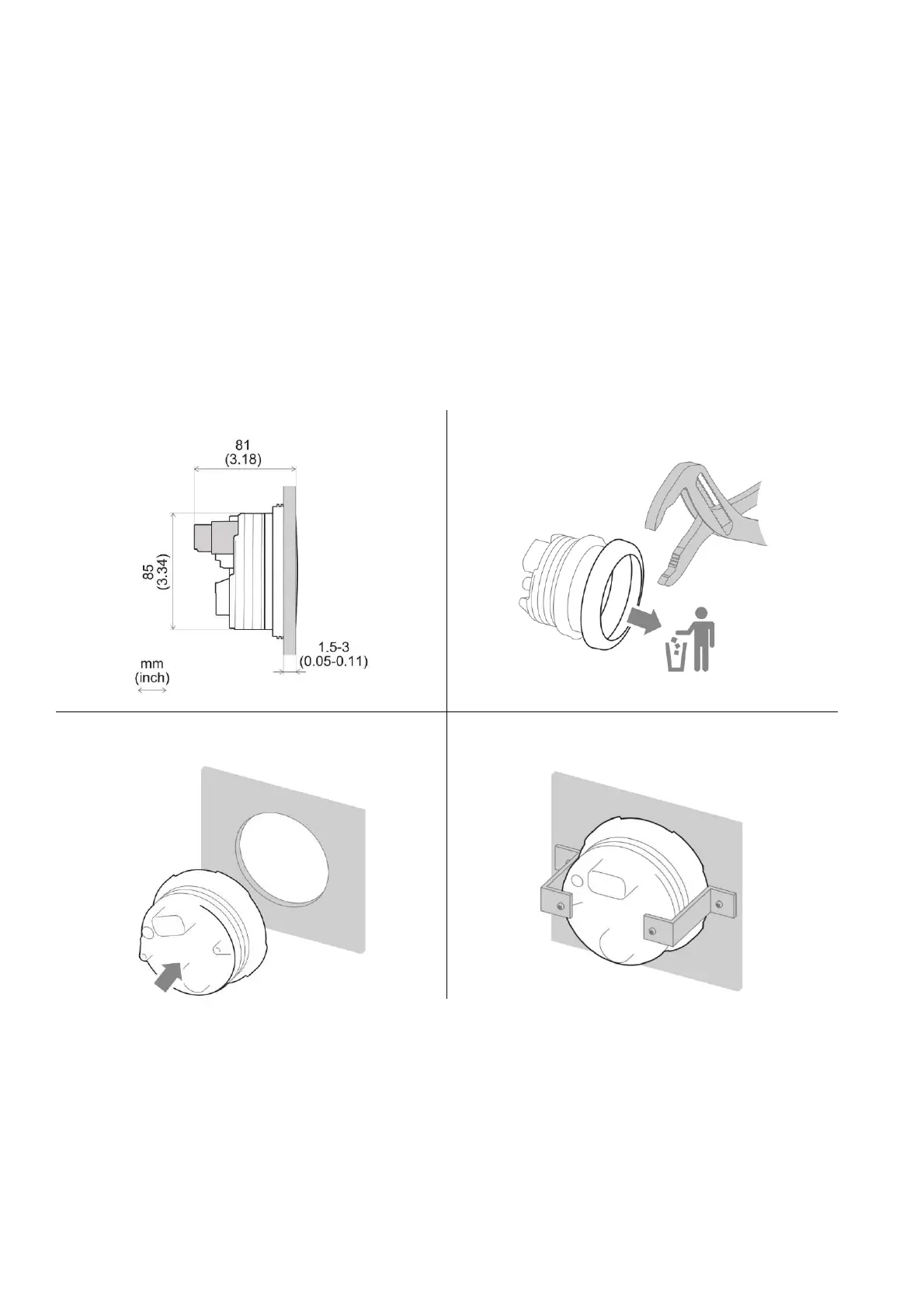

MONTAGE AFFLEURANT
1. Percer un trou circulaire, en tenant compte des
dimensions d’encombrement du dispositif. [
A
]
2. Enlever le spinlock.
3. Enlever le cache à l'aide d’une pince multiprise
[
B
]
Remarque
: une fois enlevé, le cache est
endommagé et donc inutilisable.
4. Emboîter l’appareil par derrière dans le vide de
forure. [
C
]
5. Orienter l’appareil en veillant à ce que
l’affichage soit vertical et le fixer au moyen de
l’étrier d’attache du joint pour montage
encastré sur le boulon d’entretoisement prévu
sur la face arrière du panneau. [
D
]
6. Brancher le connecteur.
A B
C
D
