CONNESIONE DEL DISPOSITIVO
B000856
CONNESSIONE DEL DISPOSITIVO
PIEDINATURA
Pin
No.
Colore del
filo
Descrizione
1 Rosso
KL. 30 – Positivo batteria 12/24
V
2 Nero KL. 31 – Massa
3 Bianco Massa segnale
4 Verde
Uscita 5 V (Alimentazione
sensore)
5 Blu NMEA 0183 OUT +
6 Blu / Bianco NMEA 0183 OUT -
7 Giallo KL. 15 – Accensione
8 Grigio
Ingresso sensore resistivo 0 –
400 Ω
9 Marrone Ingresso sensore 0-5 V
10 Arancione KL.58 – Illuminazione
11 Azzurro NMEA 0183 IN +
12 Viola NMEA 0183 IN -

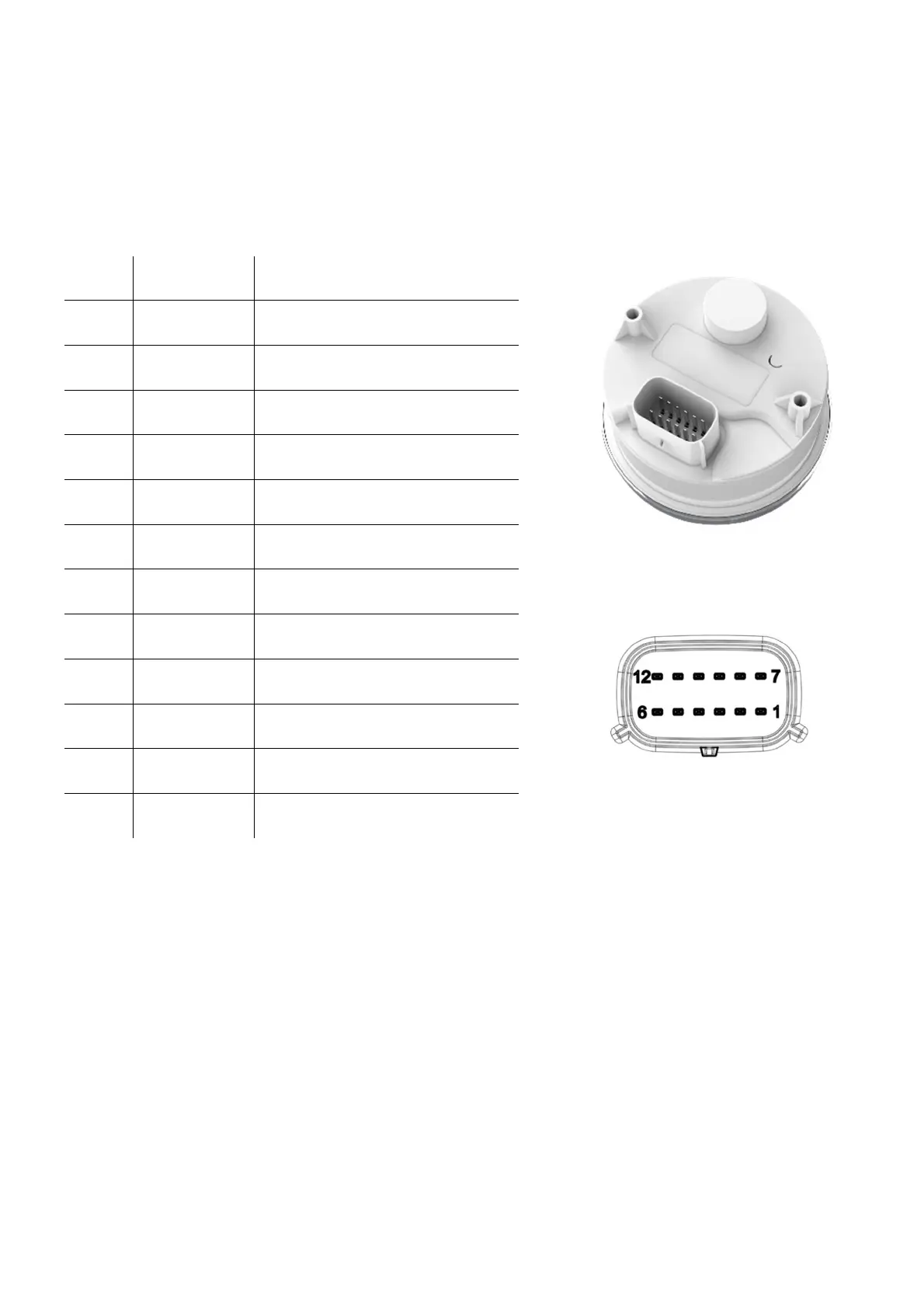

Retro del dispositivo
Connettore Molex MX150 12-poli
Maschio, vista strumento
