CONNEXION DE L’APPAREIL
B000856

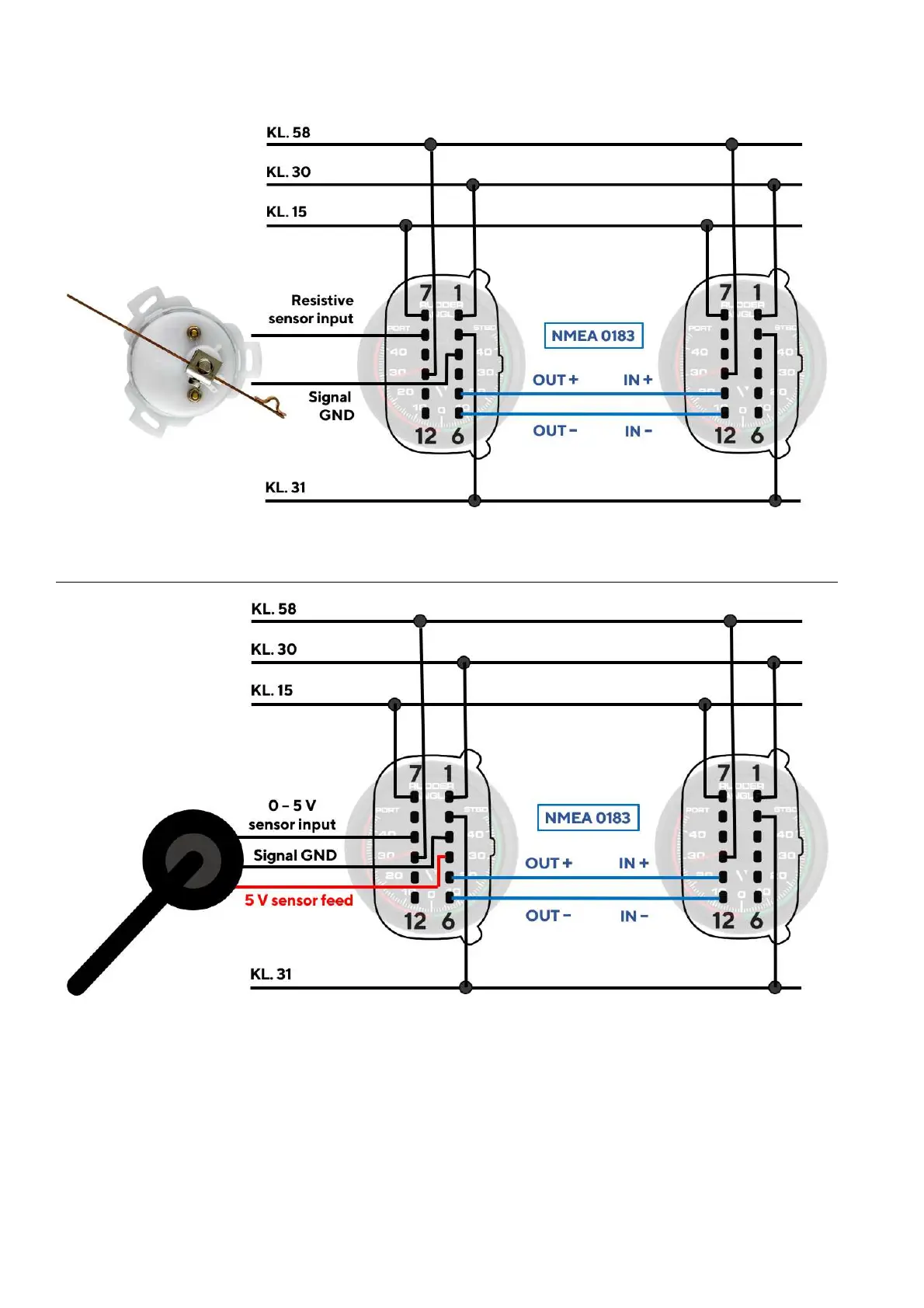

SCHÉMA DES CONNEXIONS
Schéma des connexions pour capteur d'angle de barre résistif
et deuxième appareil connecté via NMEA 0183
Schéma de raccordement pour capteur d'angle de barre 0
-
5 V
et deuxième appareil connecté via NMEA 0183
