GEIST
TM
PDU IMD 모듈
교체 안내서
IMD 교체
PDU의 플라스틱 캐리어(IMD) 부분은
인증된 서비스 기술자만 현장에서
교체하도록 설계되었습니다.
IMD는 PDU가 AC 주 전원에
연결되어 있을 때도 교체할 수
있습니다.
주의: 정전기 부품 취급 시 적절한
예방 조치를 준수하십시오.
IMD 모듈 교체 방법:
중요
:
다음 단계들에 대한 사진은
2
페이지에 나와 있습니다
.
참고
:
기존
IMD
를 제거한 후에
즉시 새
IMD
모듈을 설치할 수
있게 준비하십시오.
1. 일회용 ESD 손목 스트랩을
패키지에서 분리하고, 접착식
뒷면을 제거한 후 PDU에
부착하십시오. 손목 스트랩을
맨 팔 위에 착용하십시오.
2.
보이는 것처럼 Vertiv IMD
제거 도구를 삽입하십시오.
도구가 IMD의 정면과 똑같은
높이가 될 때까지 평평하게
누르십시오. 일부
구버전에서는 도구 삽입
전에 오버레이를 제거해야
할 수 있습니다.
3.
도구 및 IMD를 똑바로 50mm
정도 조심스럽게
잡아당기십시오. 도구를 IMD
에서 분리합니다.
주의: IMD는 아직
내부적으로 연결되어
있습니다. 섀시에서 50mm
이상 빼지 마십시오
.
4.
커넥터를 IMD에서
조심스럽게 분리하십시오.
IMD 모듈 설치 방법:
중요
:
다음 단계들에 대한 사진은
2
페이지에 나와 있습니다. 계속
진행하기 전에 손목 스트랩을
착용하고 있어야 합니다. 자세한
내용은 1단계를 참조하십시오.
5. 케이블을 교체 IMD 모듈에
연결하십시오.
6. 케이블을 IMD 하우징의 변형
방지 슬롯에 놓으십시오.
7. 케이블의 남는 부분은 PDU에
집어넣고 IMD를 똑바로 밀어
넣은 후 양손 엄지손가락으로
IMD가 제자리에 들어갈
때까지 눌러 넣습니다.

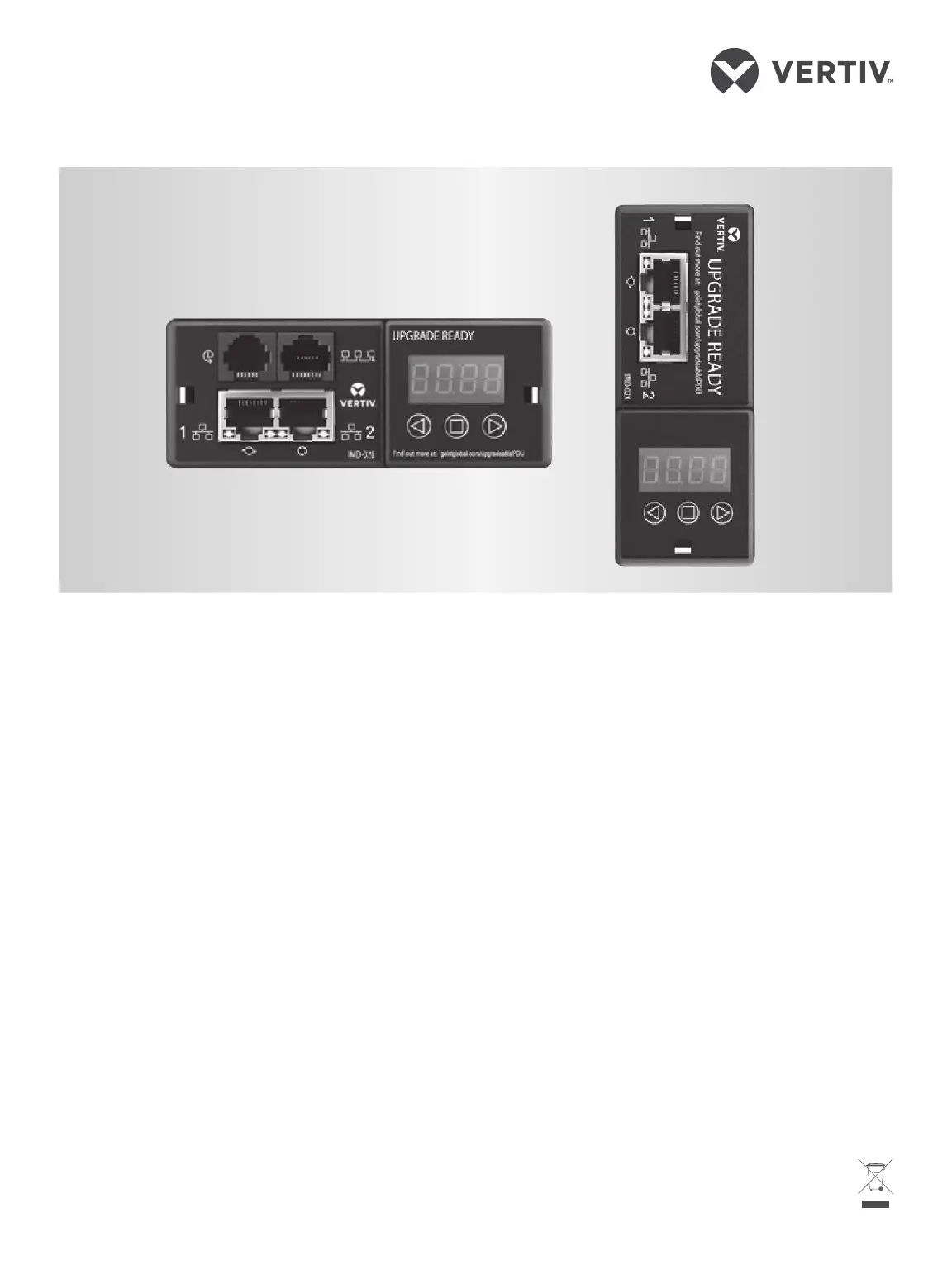

IMD 교체 모듈
Vertiv 기술 지원부에 문의하려면 www.VertivCo.com 을 방문하십시오
.
© 2019 Vertiv Group Corp. All rights reserved. Vertiv 및 Vertiv 로고는 Vertiv Group Corp.의 상표 및 등록 상표입니다. 기타 언급되는 모든 이름 및 로고는 해당 소유주의 상호, 상표 또는
등록 상표입니다. 본 문서에서는 정확성 및 완전성을 보장하기 위해 모든 예방 조치를 취했지만 Vertiv Group Corp.는 본 정보의 사용으로 비롯된 손상이나 모든 오류 또는 누락에 대
한 책임이 없으며 모든 법적 책임을 부인합니다. 사양은 사전 통보 없이 변경될 수 있습니다.
10 VM1150/SL-70545_REV3_11-19
