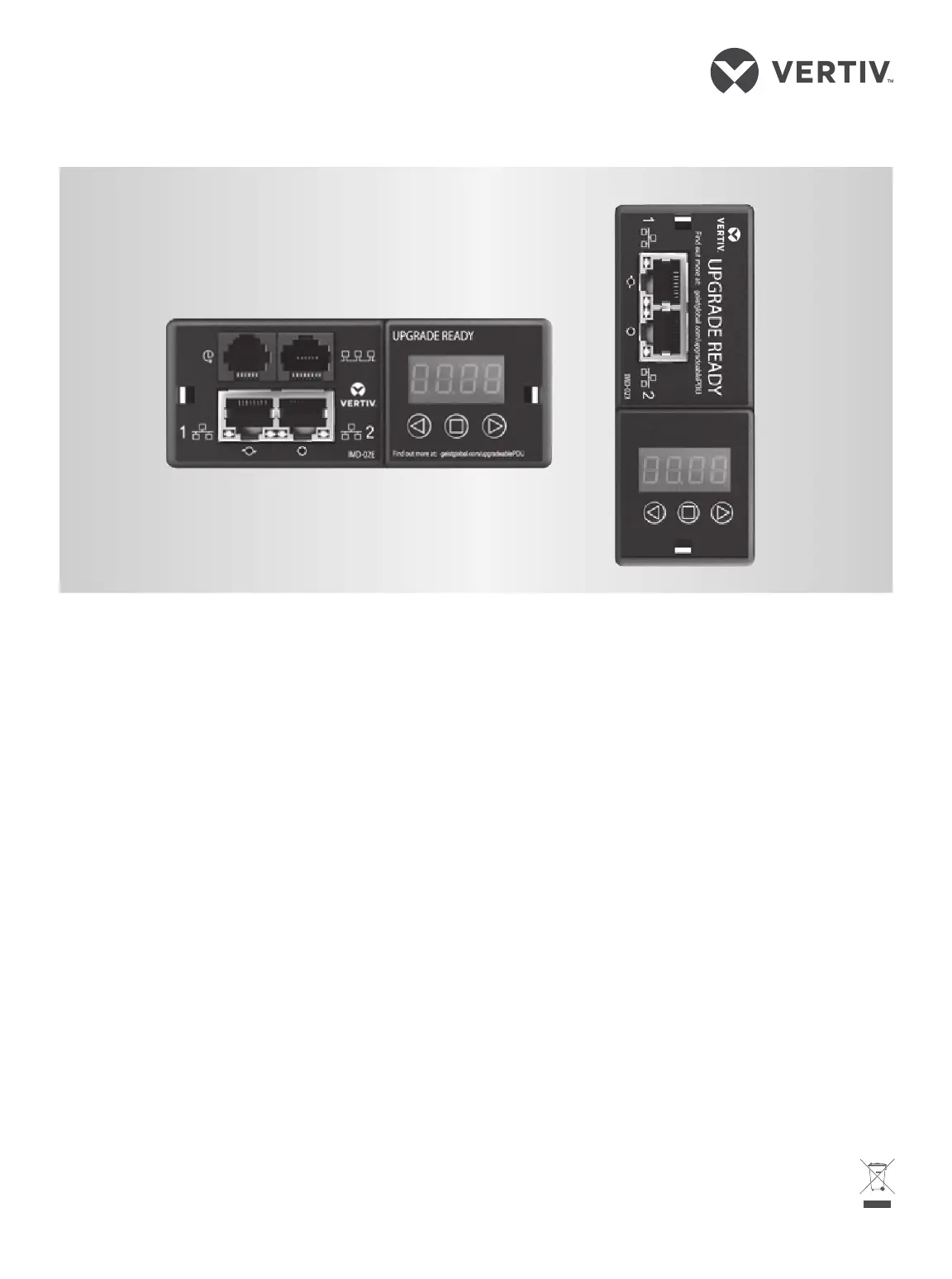

MODULES IMD POUR PDU GEIST
TM
Guide de remplacement
Remplacement du module
IMD
Le support en plastique (IMD) de la
PDU est conçu pour pouvoir être
remplacé sur le terrain par le
personnel d’entretien qualifié
uniquement. Il est possible de le
remplacer alors que la PDU est
reliée à l’alimentation secteur.
ATTENTION: prenez les
précautions nécessaires lors de la
manipulation des composants
électrostatiques.
POUR REMPLACER LE
MODULE IMD:
IMPORTANT: les photos illustrant
ces étapes se trouvent à la page2.
NOTA: le nouveau module IMD
doit être prêt à être installé
immédiatement après le retrait de
l’ancien module IMD.
1. Retirez le bracelet
antistatique jetable de
l’emballage, enlevez le
support adhésif et collez-le
sur la PDU. Placez le bracelet
antistatique sur votre bras de
sorte qu’il soit en contact
direct avec votre peau.
2. Insérez l’outil de retrait du
module IMD Vertiv comme
illustré. Alignez l’outil sur la
face avant du module IMD et
insérez-le complètement. Sur
certaines versions antérieures,
il est possible que vous deviez
d’abord retirer des plaques de
recouvrement avant d’insérer
l’outil.
3. Tirez délicatement sur l’outil
fixé au module IMD pour les
sortir d’environ 50mm. Retirez
l’outil du module IMD.
ATTENTION: le module IMD
est toujours raccordé à
l’intérieur. Ne le sortez PAS
de plus de 50mm du châssis.
4. Débranchez délicatement le
connecteur du module IMD.
POUR INSTALLER LE
MODULE IMD:
IMPORTANT: les photos illustrant
ces étapes se trouvent à la page2.
Mettez le bracelet antistatique
avant de continuer. Reportez-vous
à l’étape1 pour en savoir plus.
5. Branchez le câble au module
IMD de rechange.
6. Insérez le câble dans la fente
anti-traction du boîtier du
module IMD.
7. Placez le câble en excès dans
la PDU et glissez le module
IMD à l’intérieur de celle-ci.
Appuyez sur le module IMD
avec les deux pouces jusqu’à
ce qu’il s’enclenche.
Modules IMD de remplacement
4 VM1150/SL-70545_REV3_11-19
Pour contacter l’équipe d’assistance technique de Vertiv, consultez le site www.VertivCo.com.
© 2019 Vertiv Group Corp. Tous droits réservés. Vertiv et le logo Vertiv sont des marques de commerce ou des marques déposées de Vertiv Group Corp. Tous les autres noms et
logos mentionnés sont des noms commerciaux, des marques de commerce ou des marques déposées de leurs détenteurs respectifs. Toutes les mesures nécessaires ont été prises
afin de garantir l’exactitude et l’exhaustivité des informations contenues dans ce document. Vertiv Group Corp rejette néanmoins toute responsabilité en cas de dommages
découlant de l’utilisation de ces informations ou d’erreurs/omissions quelles qu’elles soient. Les spécifications sont susceptibles d’être modifiées sans préavis.
