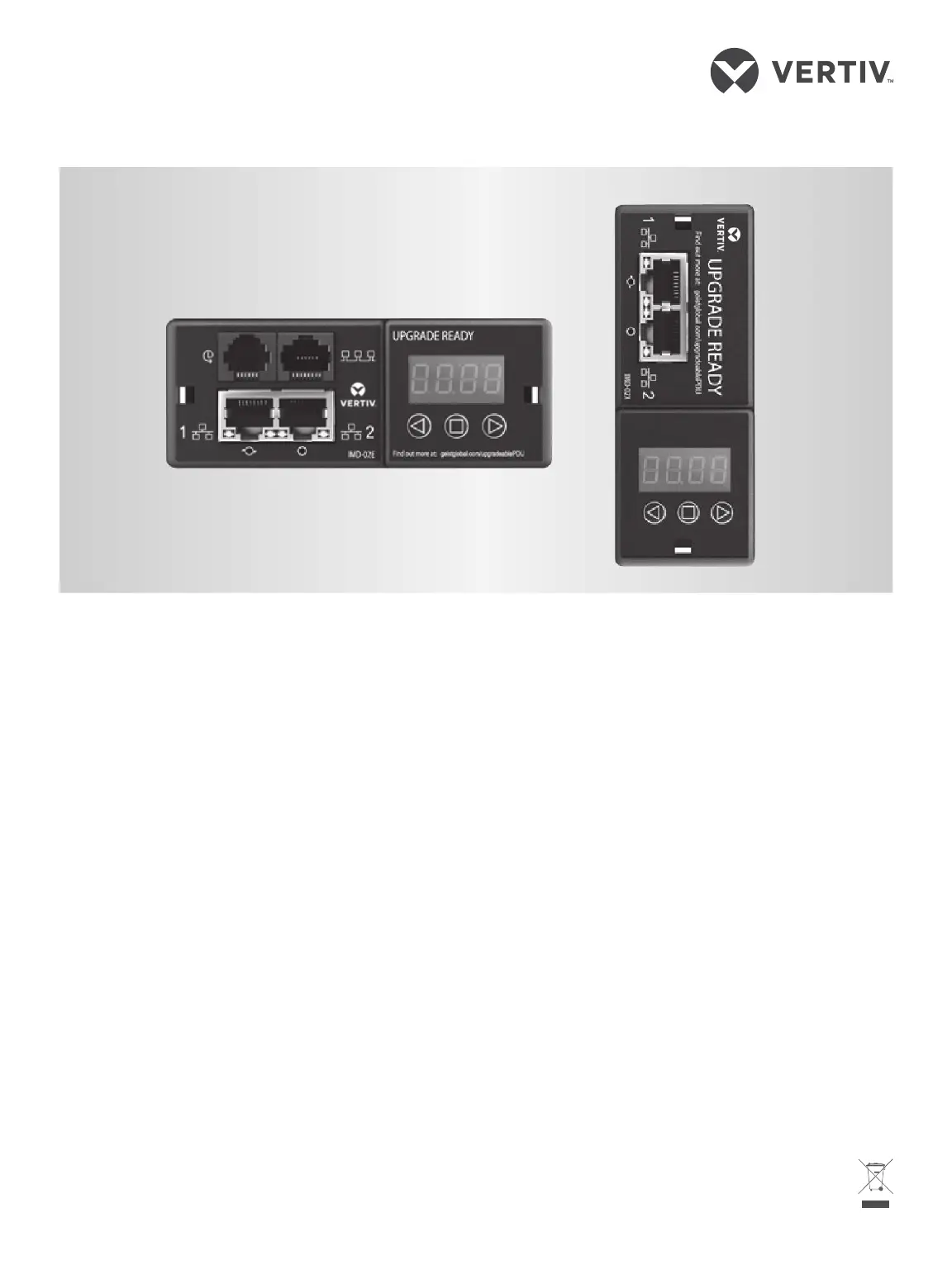

MÓDULOS IMD DE PDU GEIST
TM
Guía para la sustitución
Sustitución de IMD
El soporte plástico (IMD) de la PDU
está diseñado para que solo lo
pueda sustituir en campo el
personal de servicio técnico
capacitado. El IMD está diseñado
para que se pueda sustituir
mientras la PDU todavía está
conectada a la alimentación de CA.
PRECAUCIÓN: Preste atención
alas precauciones correspondien-
tes al manejo de los componentes
electrostáticos.
SUSTITUCIÓN DEL MÓDULO
IMD:
IMPORTANTE: La página 2 contiene
ilustraciones de estos pasos.
NOTA: Asegúrese de tener el nuevo
módulo IMD listo para su instalación
inmediatamente después de retirar
el antiguo IMD.
1. Extraiga la muñequera
antiestática ESD desechable
del embalaje, retire el reverso
adhesivo y fíjela a la PDU.
Colóquese la muñequera
antiestática en el brazo de
modo que quede en contacto
con la piel desnuda.
2. Inserte la herramienta de
retirada de IMD de Vertiv, tal
como se muestra. Asegúrese
de presionar la herramienta
anivel hasta que quede al ras
del IMD. Es posible que en
algunas versiones anteriores
se deban retirar los
recubrimientos antes de
insertar la herramienta.
3. Tire con cuidado de la
herramienta y del IMD hacia
afuera unos 50mm. Retire la
herramienta del IMD.
PRECAUCIÓN: El IMD sigue
conectado internamente. No
tire de él más de 50mm
apartir del chasis.
4. Desenchufe con cuidado el
conector del IMD.
INSTALACIÓN DEL MÓDULO IMD:
IMPORTANTE: Lapágina2 contiene
ilustraciones de estos pasos.
Asegúrese de tener la muñequera
antiestática puesta antes de
continuar. Consulte el paso 1 para
obtener más información.
5. Conecte el cable al módulo
IMD de sustitución.
6. Coloque el cable en la ranura
de alivio de tensión del
alojamiento del IMD.
7. Introduzca el exceso de
cable en la PDU y deslice el
IMD directamente hacia
dentro. Presione con ambos
pulgares hasta que el IMD
quede encajado en su
posición.
Módulos de sustitución de IMD
VM1150/SL-70545_REV3_11-19 5
Para ponerse en contacto con el servicio de asistencia técnica de Vertiv, visite www.VertivCo.com
© 2019 Vertiv Group Corp. Todos los derechos reservados. Vertiv y el logotipo de Vertiv son marcas comerciales o marcas comerciales registradas de Vertiv Group Corp. Todos los demás
nombres y logotipos a los que se hace referencia son nombres comerciales, marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. Aunque se han tomado
todas las precauciones para garantizar la exactitud e integridad de la información incluida en el presente documento, Vertiv Group Corp. no asume ninguna responsabilidad, y rechaza
todaresponsabilidad legal, por los daños y perjuicios resultantes del uso de esta información, o por cualquier error u omisión cometidos. Las especificaciones están sujetas a cambios sin
previo aviso.
