Vertiv Geist Replacement Guide

GEIST
TM
PDU IMD 模組
更換指南
IMD 更換
PDU 的塑膠載板 (IMD) 部分僅可供
合格維修人員用於現場更換。IMD
可在 PDU 連接到交流電源的情況下
進行更換。
注意事項：處理靜電組件時應採取
適當的預防措施。
要更換 IMD 模組：
重要提示：流程圖請參見第 2 頁。
註：請務必備好新的 IMD 模組，
以便在拆下舊 IMD 後立即安裝。
1. 從包裝中取出一次性 ESD 腕
帶，撕下背膠，貼到 PDU
上。將腕帶戴到手臂上，使其
直接接觸皮膚。
2. 如圖所示，插入 Vertiv IMD
拆卸工具。請務必水平插入
該工具，按入直到工具與
IMD 表面齊平。對於一些較
舊的版本，在插入工具前可
能需要拆下蓋板。
3. 小心地將工具和 IMD 筆直拉
出約 50 mm。從 IMD 上拆下
工具。
注意事項： IMD 在內部仍然
處於連接狀態。切勿拉離機
箱超過 50 mm 。
4. 輕輕地從 IMD 上拔出連接
器。
要安裝 IMD 模組：
重要提示：流程圖請參見第 2 頁。
請確保戴上腕帶再繼續操作。參見
步驟 1 瞭解詳細資訊。
5. 將纜線連接到用於更換的
IMD 模組。
6. 如圖所示，將線纜放入 IMD
外殼中的應力釋放槽。
7. 將多餘的線纜捲回到 PDU
中，然後筆直滑入 IMD。用
兩個大拇指按入，直到 IMD
卡入到位。

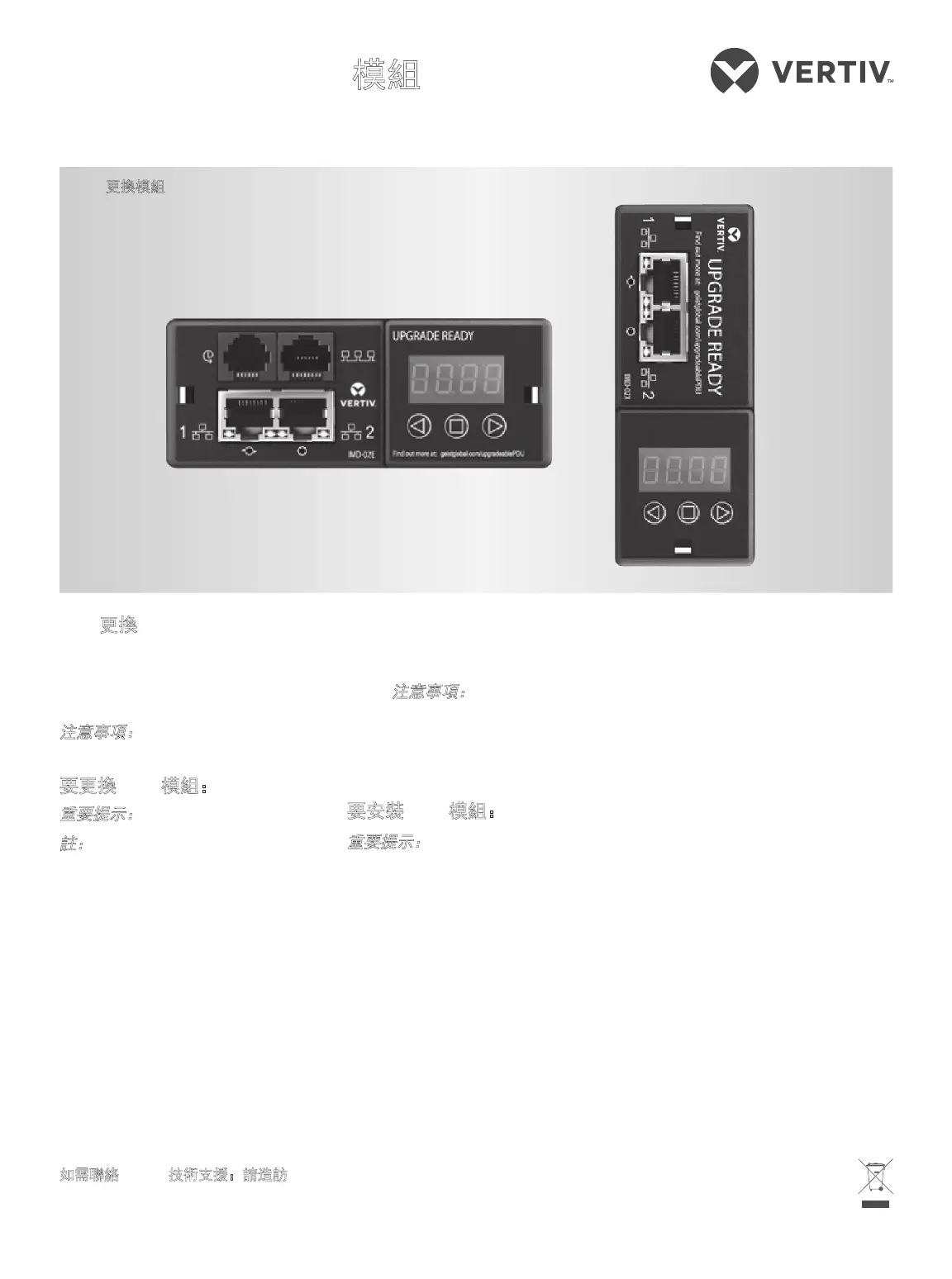

IMD 更換模組
如需聯絡 Vertiv 技術支援：請造訪 www.VertivCo.com
© 2019 Vertiv Group Corp. 保留所有權利。Vertiv 和 Vertiv 標誌是 Vertiv Group Corp. 的商標或註冊商標。所有提及的其他名稱和標誌屬其各自所有人的商品名、商標或註冊商標。雖然
已採取所有預防措施來確保本文的準確性與完整性，但對於因使用本資訊或本資訊中的任何錯誤或疏漏造成的損害，Vertiv Group Corp. 概不負責。規格可能會變更，恕不另行通知。
VM1150/SL-70545_REV3_11-19 11
