Vertiv Geist Replacement Guide

GEIST
TM
STROMLEISTEN-IMD-
MODULE
Austauschanleitung
IMD-Austausch
Der Kunststo träger (IMD) der
Stromleiste ist so konzipiert, dass
er vor Ort nur von qualifiziertem
Servicepersonal ausgetauscht
werden kann. Das IMD-Modul kann
ausgetauscht werden, während die
Stromleiste mit dem
Wechselstromnetz verbunden ist.
VORSICHT: Beachten Sie die
Vorsichtsmaßnahmen für den
Umgang mit elektrostatischen
Komponenten.
AUSTAUSCHEN DES
IMDMODULS:
WICHTIG: Fotos für diese Schritte
finden Sie auf Seite2.
HINWEIS: Achten Sie darauf, dass
das neue IMD-Modul direkt zur
Installation bereitliegt, wenn Sie das
alte IMD-Modul entfernt haben.
1. Nehmen Sie das
Antistatikarmband aus der
Verpackung, ziehen Sie die
Folie vom Klebestreifen ab
und befestigen Sie es an der
Stromleiste. Legen Sie das
Armband so auf Ihren Arm,
dass es direkten Kontakt mit
Ihrer Haut hat.
2. Setzen Sie das Vertiv
IMD-Ausbauwerkzeug wie
gezeigt ein. Achten Sie darauf,
das Werkzeug flach
einzusetzen, bis es bündig am
IMD-Modul anliegt. Bei
bestimmten älteren
Ausführungen müssen ggf.
Abdeckungen abgenommen
werden, bevor das Werkzeug
eingesetzt werden kann.
3. Ziehen Sie das Werkzeug
und das IMD-Modul
vorsichtig und geradlinig
50mm heraus. Entfernen Sie
das Werkzeug vom
IMD-Modul.
VORSICHT: Das IMD-Modul
ist immer noch verbunden.
Ziehen Sie es nicht weiter als
50mm aus dem Gehäuse
heraus.
4. Ziehen Sie den Stecker
vorsichtig vom IMD-Modul ab.
INSTALLIEREN DES
IMDMODULS:
WICHTIG: Fotos für diese Schritte
finden Sie auf Seite2. Sie müssen
das Antistatikarmband anlegen,
bevor Sie anfangen. Siehe Schritt1
für weitere Informationen.
5. Schließen Sie das Kabel an
das Ersatz-IMD-Modul an.
6. Legen Sie das Kabel in den
Zugentlastungsschlitz des
IMD-Gehäuses.
7. Stecken Sie das
überschüssige Kabel in die
Stromleiste zurück und
schieben Sie das IMD-Modul
geradlinig hinein. Drücken
Sie mit beiden Daumen, bis
das IMD-Modul einrastet.

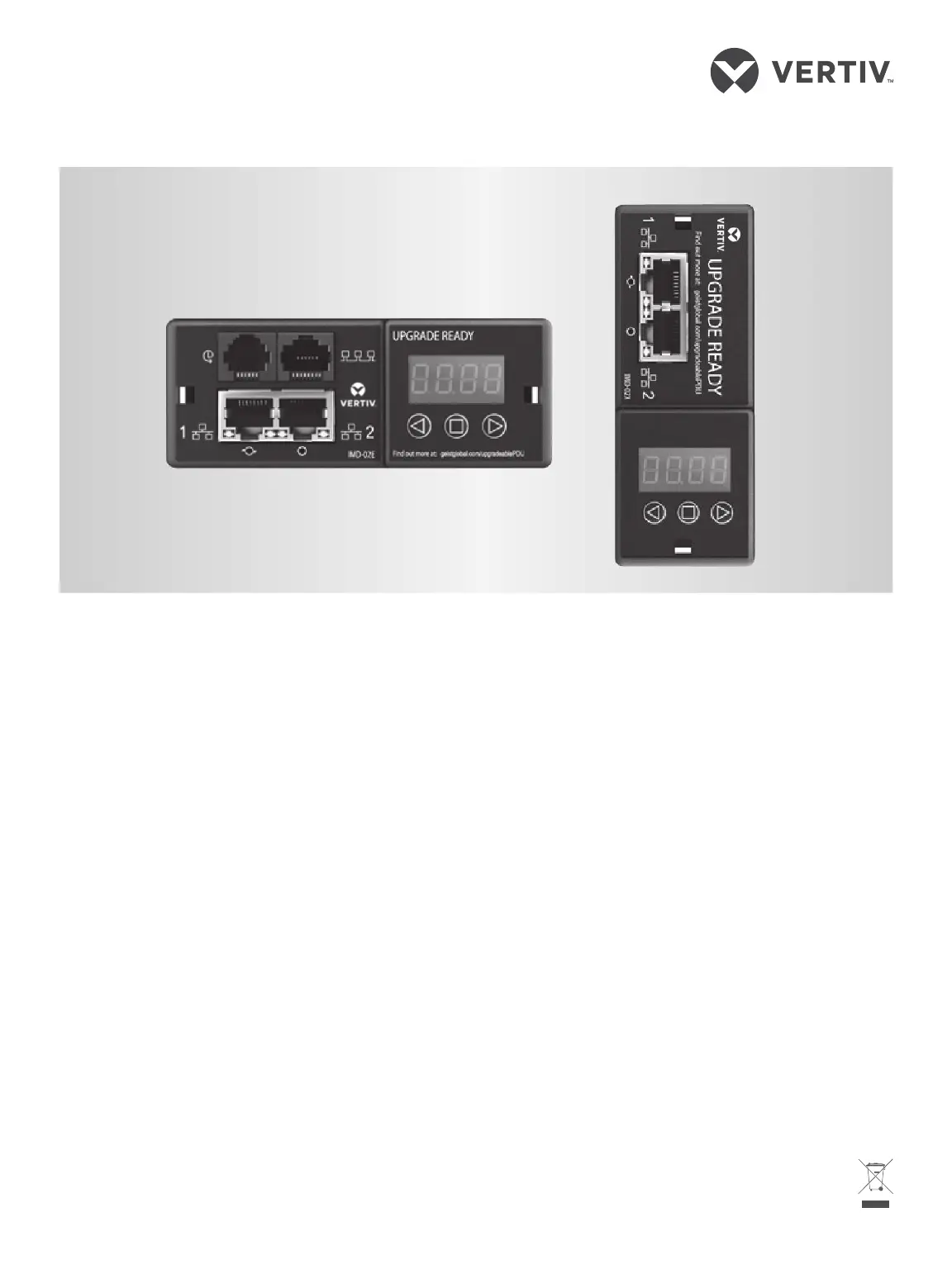

IMD-Ersatzmodule
VM1150/SL-70545_REV3_11-19 3
Der technische Kundendienst von Vertiv ist erreichbar unter: www.VertivCo.com
© 2019 Vertiv Group Corp. Alle Rechte vorbehalten. Vertiv und das Vertiv-Logo sind Marken oder eingetragene Marken der Vertiv Group Corp. Alle anderen erwähnten Namen und
Logos sind Handelsnamen, Marken oder eingetragene Marken der jeweiligen Eigentümer. Es wurden zwar alle Anstrengungen unternommen, um die Richtigkeit und Vollständigkeit
dieses Dokuments zu gewährleisten, die Vertiv Group Corp. übernimmt jed aoch keine Verantwortung und lehnt jegliche Haftung ab für Schäden, die aus der Nutzung dieser
Informationen entstehen, sowie für Fehler und Auslassungen. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

Vertiv Geist Specifications

General

Connectivity	Ethernet, Serial
Product Type	Power Distribution Unit (PDU)
Brand	Vertiv
Input Frequency	50/60 Hz
Form Factor	Rackmount
Mounting	Vertical, Horizontal
Certifications	UL, CE
