Vertiv Geist Replacement Guide

MÓDULOS IMD DA PDU GEIST
TM
Guia de substituição
Substituição do IMD
A parte do transportador de
plástico (IMD) da PDU foi
concebida para ser substituída no
terreno apenas por pessoal de
assistência técnica qualificado.
OIMD foi concebido para ser
substituído com a PDU ainda ligada
à fonte de alimentação CA.
CUIDADO: cumpra as precauções
adequadas para o manuseamento
de componentes eletrostáticos.
PARA SUBSTITUIR O
MÓDULO IMD:
IMPORTANTE: as imagens para
estes passos estão na página 2.
NOTA: certifique-se de que o novo
módulo IMD está pronto para
ainstalação logo após a remoção
do IMD antigo.
1. Retire a pulseira ESD
descartável da embalagem,
retire o adesivo e coloque na
PDU. Coloque a pulseira no
seu braço para que haja
contacto direto com a pele.
2. Insira a ferramenta de
remoção do IMD da Vertiv
conforme demonstrado.
Certifique-se de que
pressiona a ferramenta de
forma nivelada, pressionando
até esta ficar ao nível da
parte frontal do IMD.
Algumas versões mais
antigas poderão exigir
aremoção de sobreposições
antes de inserir a ferramenta.
3. Retire cuidadosamente a
ferramenta e o IMD cerca
de5 cm. Retire a ferramenta
doIMD.
CUIDADO: o IMD continua
ligado internamente. Não
opuxe mais de 5 cm da
estrutura.
4. Retire cuidadosamente
oconector do IMD.
PARA INSTALAR O
MÓDULO IMD:
IMPORTANTE: as imagens para
estes passos estão na página 2.
Antes de continuar, certifique-se
de que tem a pulseira colocada.
Consulte o passo 1 para obter mais
informações.
5. Ligue o cabo ao módulo IMD
de substituição.
6. Coloque o cabo na ranhura
de alívio de tensão na caixa
do IMD.
7. Volte a colocar o cabo que
ficar de fora na PDU e insira
o IMD. Pressione com ambos
os polegares até oIMD
encaixar na posição
adequada.

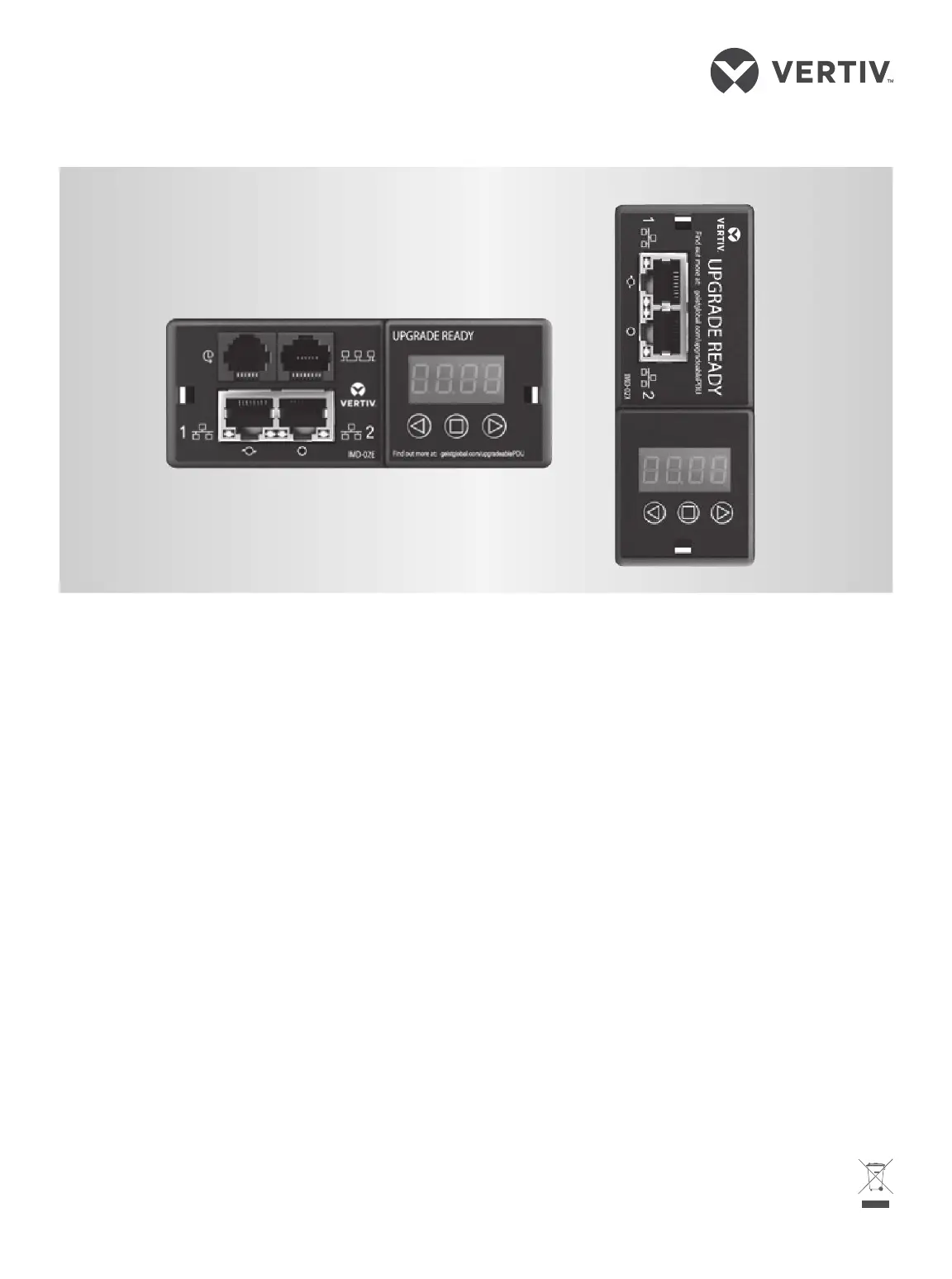

Módulos de substituição do IMD
Para
contactar o Apoio Técnico da Vertiv: visite www.VertivCo.com
© 2019 Vertiv Group Corp. Todos os direitos reservados. Vertiv e o logótipo Vertiv são marcas comerciais ou marcas comerciais registadas da Vertiv Group Corp. Todos os outros
nomes e logótipos mencionados são marcas comerciais ou marcas comerciais registadas dos seus respetivos proprietários. Embora tenha tomado todas as precauções para garantir
que este documento é exato e completo, a Vertiv Group Corp. não assume e rejeita toda e qualquer responsabilidade por quaisquer danos resultantes da utilização destas informações
ou decorrentes de qualquer erro ou omissão. As especificações estão sujeitas a alteração sem aviso prévio.
6 VM1150/SL-70545_REV3_11-19
