PDU IMD 模块
更换指南
更换 IMD 模块
PDU 的塑料载架 (IMD) 部分仅供
有服务资质的人员进行现场更换。
IMD 模块可在 PDU 连接到交流电
源时进行更换。
注意：请遵循有关处理静电组件的
适当预防措施。
要更换 IMD 模块：
重要事项：第 2 页展示了这些步骤
的照片。
注：请预先准备好新的 IMD 模块，
以便在移除 IMD 旧模块后立即进行
安装。
1. 从包装中取出一次性 ESD 腕
带，撕下背面的粘性贴，贴到
PDU 上。将腕带缠在手臂上，
使其与裸露的皮肤接触。
2. 如图所示插入 Vertiv IMD 移
除工具。确保水平插入工具并
按压，直到该工具与 IMD 面
板对齐。较早的版本可能需要
先移除覆盖层，再插入工具。
3. 小心将工具和
IMD 水平拉
出约 50 mm 。从 IMD 移除
工具。
注意：此时 IMD 仍然与内部
相连。不得将其拉离底架
50mm 以上。
4. 轻轻将连接器从 IMD 拔下。
要安装 IMD 模块：
重要事项： 第 2 页展示了这些步骤
的照片。在继续操作之前，请确保
已佩戴好腕带。请参阅第 1 步查看
更多信息。
5. 将电缆连接到 IMD 更换模块
上。
6. 将电缆放置在 IMD 外壳的应
力消除槽中。
7. 将多余的电缆塞回 PDU，水
平滑入 IMD。用两个拇指按
压，直至 IMD 卡入到位。

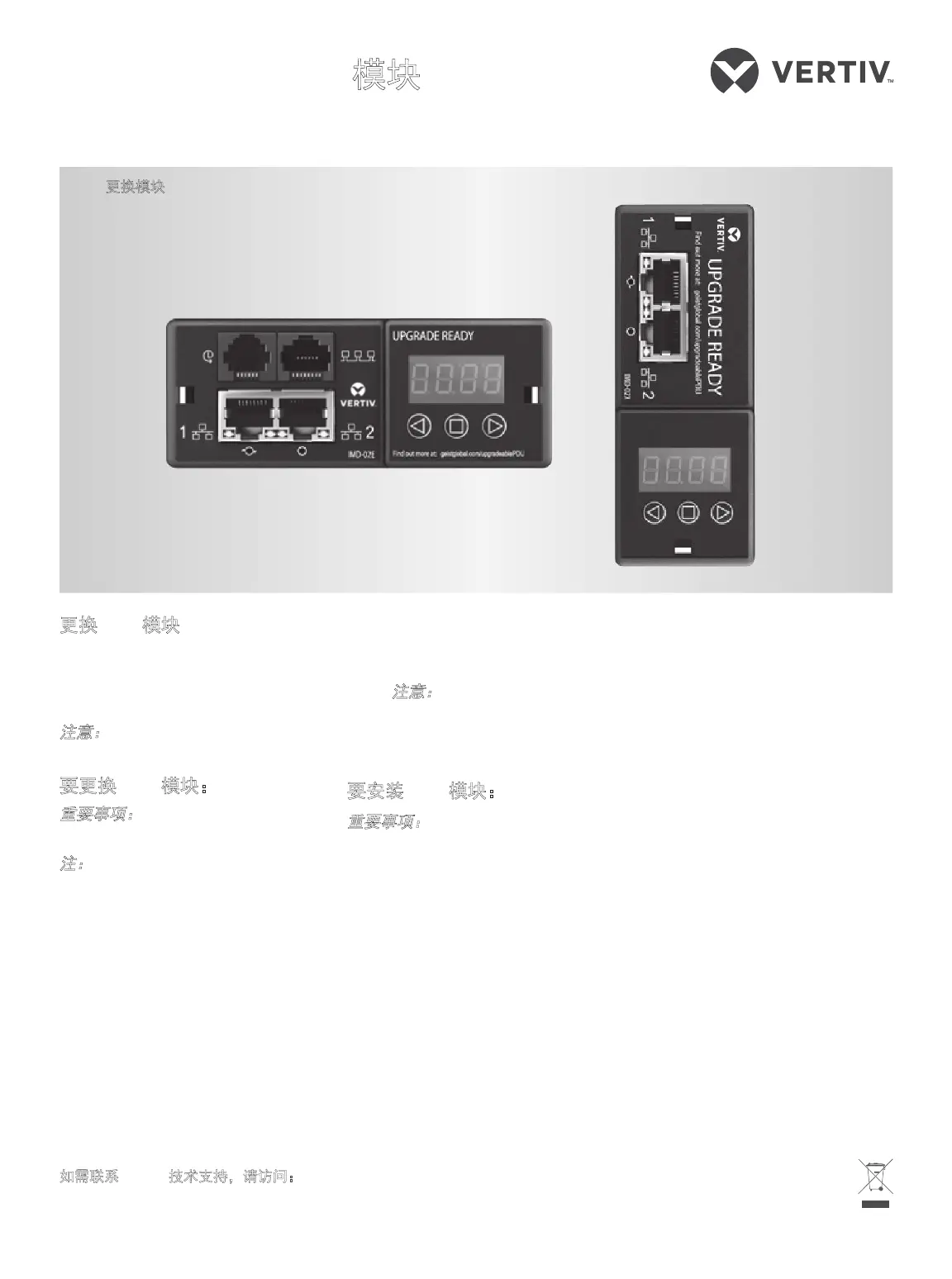

IMD 更换模块
如需联系
Vertiv 技术支持，请访问：www.VertivCo.com
© 2019 Vertiv Group Corp. 保留所有权利。Vertiv 和 Vertiv 徽标是 Vertiv Group Corp. 的商标或注册商标。本文提及的所有其他名称和徽标均为其各自所有者的产品名称、商标或注册商标。
尽管我们已采取适当措施确保本文件的准确性和完整性，但对于因使用这些信息或任何错误或遗漏而造成的损害，Vertiv Group Corp. 概不承担任何责任和义务。规格的更改将不另行通知。
VM1150/SL-70545_REV3_11-19 9
