Bedienungshandbuch und Einbauanleitung Bugschraube 80 kgf, ø 185 mm

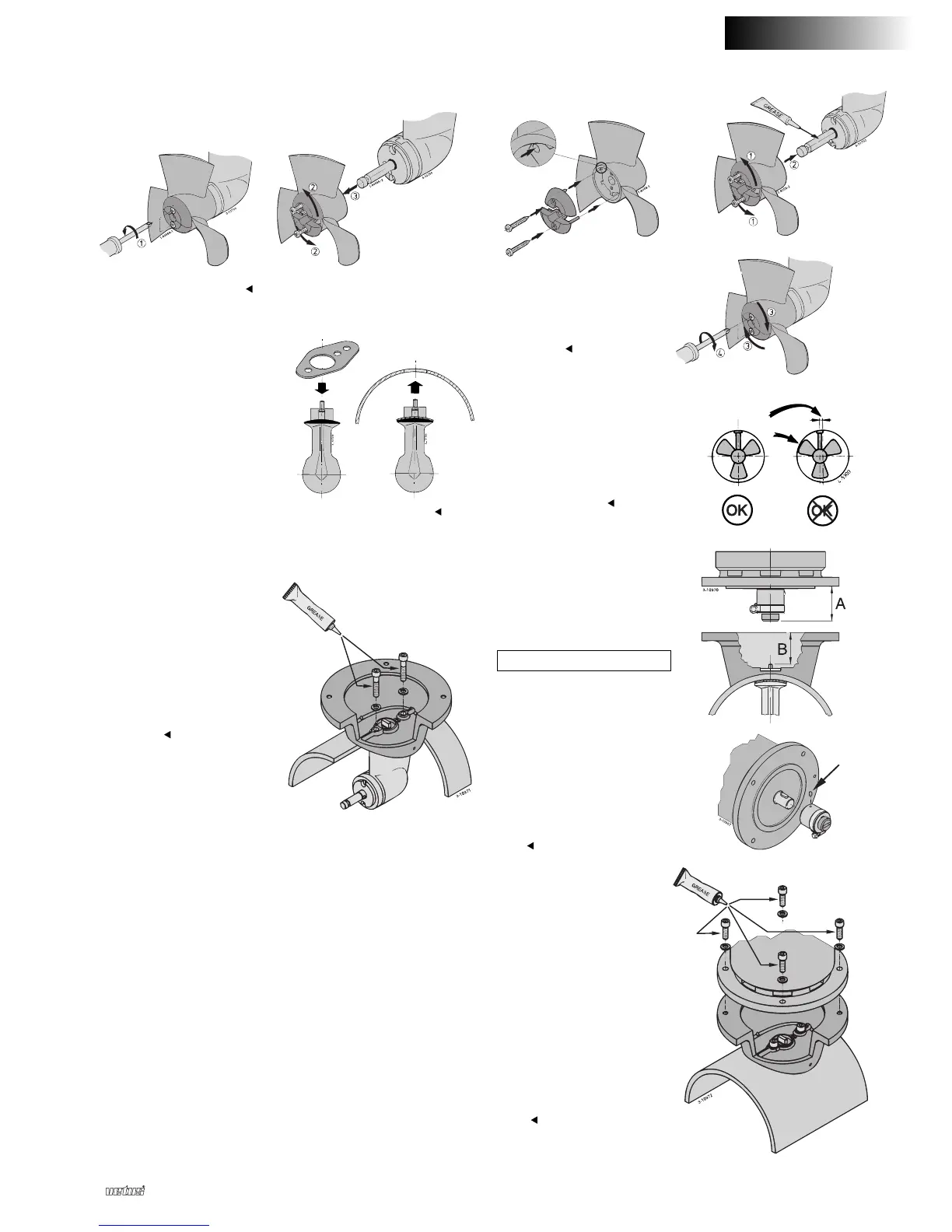

Befestigung des Unterwasserteils und des
Zwischenflansches
Entferne die Schraube.
Die Dichtung zwischen
Unterwasserteil und
Tunnelrohr anbringen. Dabei
sowohl zwischen dem
Unterwasserteil und der
Dichtung als zwischen
Dichtung und Tunnelrohr
eine Dichtungsmasse
(Polyurethan* oder Silikon)
verwenden. Das
Unterwasserteil in das Loch des Tunnelrohrs einführen.
*) Z.B. Sikaflex®-240 oder Sikaflex®-241.
Das Loch des Zwischen-
flansches einfetten und den
Flansch aufstellen. Die
Bolzengewinden zuerst mit
‘outboard gear grease’
einfetten.
Unmittelbar nach dem Stapellauf des Schiffes auf mögliche
Lecks prüfen.
Endmontage
Die Schraubenwelle mit
‘outboard gear grease’
einfetten und die Schraube
montieren.
Zwischen Tunnelrohrwand
und Schraube muß sich nun
ringsherum ein freier
Spielraum von mindestens
1,5 mm befinden.
Stellen Sie Größe ‘B’ fest und
berechnen Sie Größe ‘A’;
Machen Sie die Sicher-
heitsschraube in der
Kupplungsbüchse los.
Stellen Sie Größe ‘A’ ein und
drehen Sie die
Sicherheitsschraube wieder
fest.
Das Gewinde der Bolzen mit
‘outbourd gear grease’
einfetten und den
Elektromotor zum
Zwischenflansch montieren.
Als erste Probe den Propeller
von Hand drehen; das sollte
reibungslos geschehen, als
zugleich die Welle des
Elektromotors mitgenommen
wird.
DEUTSCH
A = B + 8,5 mm
