5.4.2 Druckluftschlauch anschließen

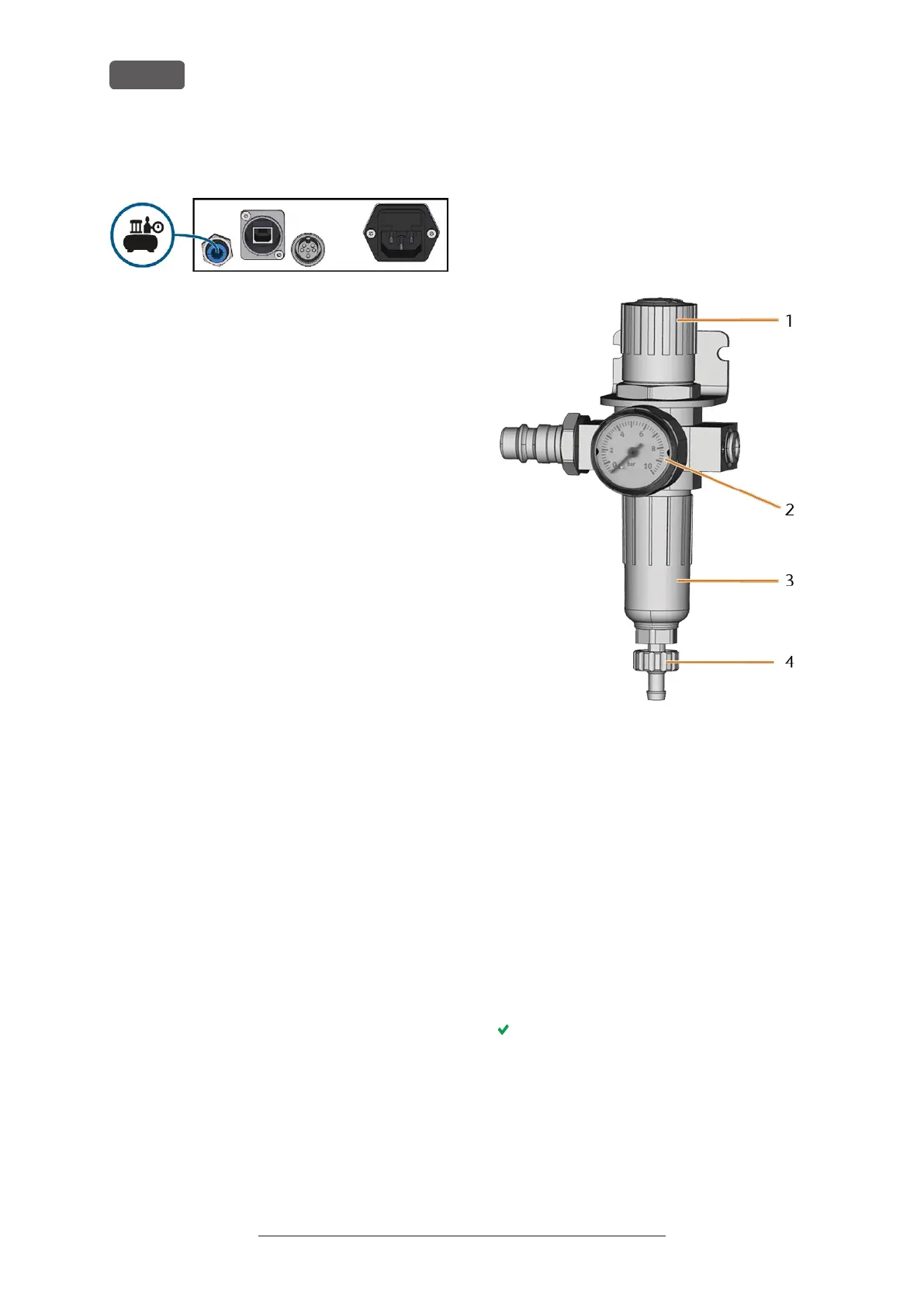

ABB. 12 DRUCKLUFTSCHLAUCH ANSCHLIEßEN
1. Schließen Sie die externe Druckluftversorgung.
2. Verbinden Sie den mitgelieferten Druckluftschlauch
mit Ihrer externen Druckluftversorgung.
3. Verbinden Sie das andere Ende des Schlauchs mit
dem Druckluftanschluss am Anschlusspanel der
Maschine.
4. Stellen Sie sorgfältig sicher, dass alle externen
Druckluftschläuche ordnungsgemäß in ihren
Anschlüssen sitzen und dass die Schläuche und
Anschlüsse unbeschädigt sind.
5. Wenn alle Schläuche und Anschlüsse ord-
nungsgemäß installiert und unbeschädigt sind, öff-
nen Sie die externe Druckluftversorgung.
5.4.3 Luftdruck per Druckminderer einstellen
Das Einstellen des Luftdrucks ist nur nötig, falls der
angezeigte Druck auf dem Manometer nicht zwischen
dem minimalen und dem maximalen Luftdruck liegt.
Sie finden genaue Werte und zusätzliche Anfor-
derungen im Kapitel zu den technischen Daten.
ABB. 13 DRUCKMINDERER: DRUCKLUFT EINSTELLEN UND KONTROLLIEREN
1. Drehknopf zur Druckregulierung
2. Manometer zur Kontrolle des ausgehenden Drucks
3. Schale des Wasserabscheiders
4. Ablassschraube
1. Ziehen Sie den Drehknopf oben auf der Wartungs-
einheit ein kleines Stück heraus.
2. Drehen Sie den Drehknopf in die gewünschte Rich-
tung:
n
In Pfeilrichtung „+“ erhöhen Sie den Druck
n
In Pfeilrichtung „–“ verringern Sie den Druck
3. Drücken Sie den Drehknopf wieder herunter.
Die Drucklufteinstellung ist arretiert und kann nicht
unbeabsichtigt verändert werden.
