Asignación de pines del puerto de datos del dispositivo de aspi-
ración

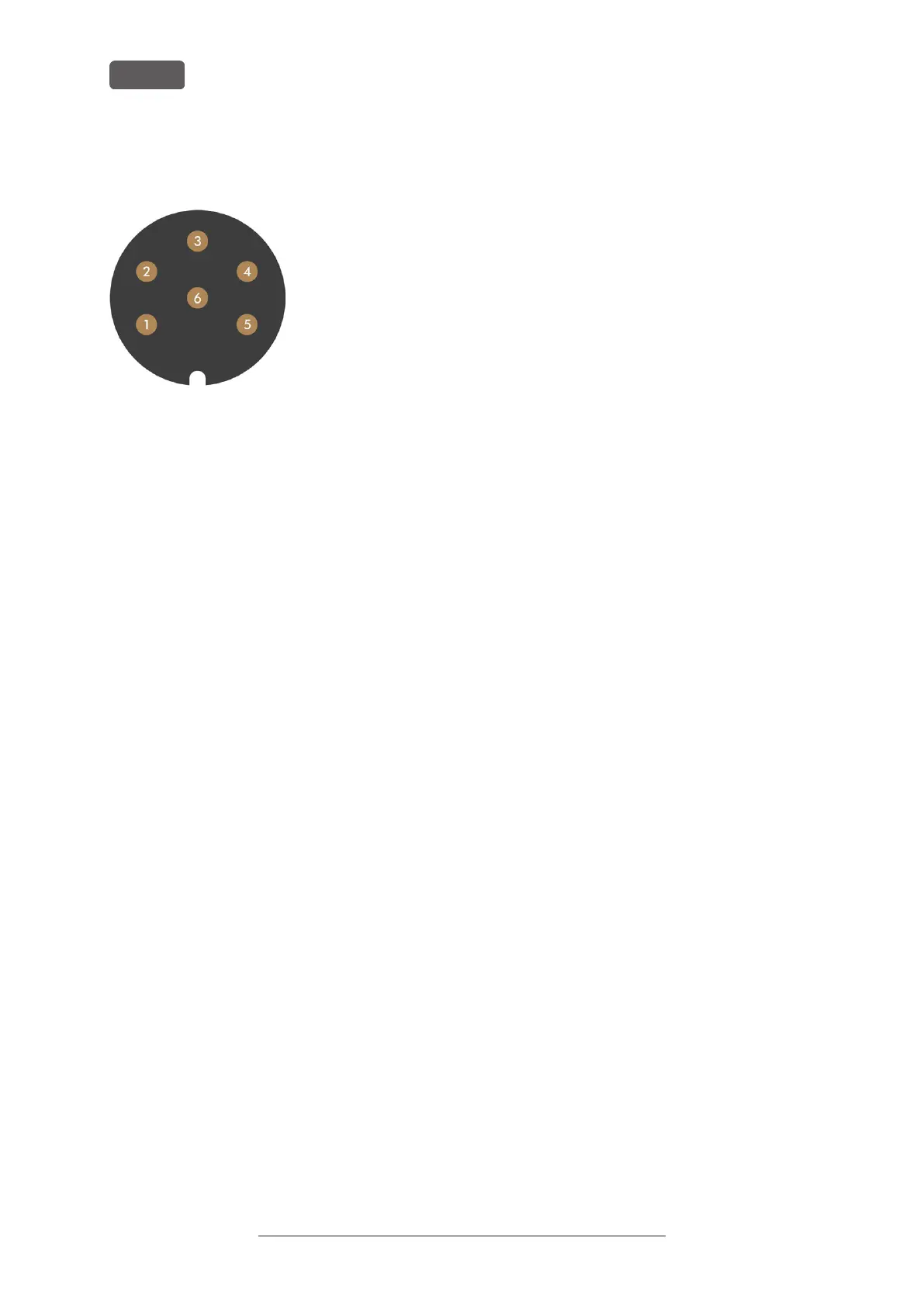

FIG. 8 ASIGNACIÓN DE PINES DEL PUERTO DE DATOS DEL DISPOSITIVO DE
ASPIRACIÓN
1. + 24V, conmutado, salida 1
2. + 24V, conmutado, salida 2 (no se utiliza)
3. + 24V, continuo
4. Salida de señal de retorno 2 (no se utiliza)
5. Salida de señal de retorno 1 (no se utiliza)
6. Conexión a tierra (PE)
