5 INSTALACIÓN DE LA
MÁQUINA
5.1 Comprobación del volumen de
suministro

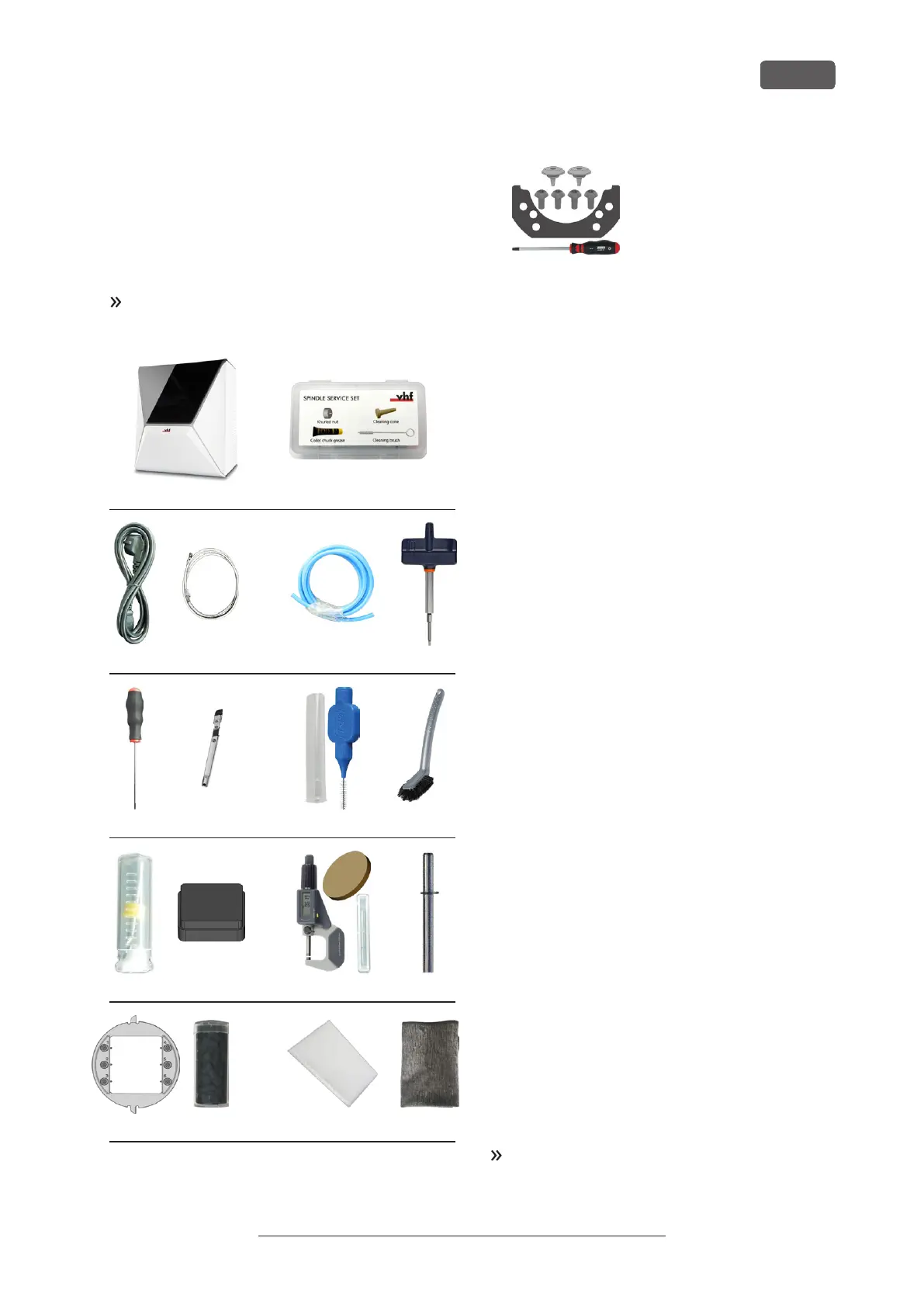

Desembale la máquina y compruebe el volumen de
suministro a partir de la siguiente lista.
1 2
3 4 5 6
7 8 9 10
11 12 13 14
15 16 17 18
19
1. 1 x máquina R5
2. 1 x Kit de mantenimiento de husillo
3. 1 x Cable de alimentación
4. 1 x Cable de red Ethernet (tipo: recto)
5. 1 x Manguera neumática
6. 1 x Llave dinamométrica (1,8 Nm) (para fijar bloques)
7. 1 x Llave hexagonal (2,5mm)
8. 1 x Boquilla para juntas (para la limpieza de la cámara de
trabajo)
9. 1 x Cepillo interdental (para la limpieza de la placa de
boquillas)
10. 1 x Cepillo de limpieza
11. 1 x Broca (2,8mm) para posiciones de herramientas
12. 1 x Inserto del almacén de herramientas
13. 1 x Kit de calibrado: 1 micrómetro, 6 piezas en bruto para
fabricar especímenes de ensayo y de calibrado
14. 1 x Pasador de medición
15. 1 x Portabloques
16. 1 x Recipiente con pellets de carbón activado, suficiente
para 3 meses (aprox.)
17. 1 x Filtro fino
18. 1 x Paño de microfibra
19. 1 x Kit de mantenimiento del portapiezas: 1 junta, 2 vál-
vulas, 4 tornillos de cabeza ovalada (M5 x 12), 1 des-
tornillador TX25
Sin imagen:
n
Este documento
n
1 x sistema de ayuda para transportar la máquina
n
1 x seguro de transporte en la cámara de trabajo
n
1 x hoja adjunta sobre cómo retirar el sistema de
ayuda para el transporte y el seguro de transporte
n
1 x juego de cubiertas de 7,5mm de diámetro
n
1 x juego de cubiertas de 9,5mm de diámetro
n
1 x tornillo prisionero
n
3 x bolsa con Tec Powder para limpiar el sistema
de líquido refrigerante (50g por bolsa)
